Инструкция по эксплуатации для духового шкафа Ardo F, H, N

1. ВАЖНЫЕ ЗАМЕЧАНИЯ И ПРЕДПИСАНИЯ ПО ИСПОЛЬЗОВАНИЮ

Пользователь несет ответственность за отправку прибора по окончании срока его службы в соответствующие структуры по утилизации во избежание наложения на него взыскания, предусмотренного действующим законодательством об отходах.

Соблюдение правил дифференцированного сбора для последующей отправки отслужившего прибора на повторную переработку, обработку и безопасную для окружающей среды утилизацию способствует предотвращению возможных вредных последствий для окружающей среды и здоровья и повторному использованию материалов, из которых изготовлено изделие.

Для получения более подробной информации о возможных системах сбора, обратитесь в местную службу по утилизации отходов или в магазин, в котором была совершена покупка.

Производители и импортеры несут как индивидуальную, так и коллективную ответственность за проведение переработки, обработки и безопасной для окружающей среды утилизации прибора.

Уважаемый покупатель! Примите наши поздравления и благодарность за Ваш выбор. Мы уверены, что эта новая электрическая духовка, современная, функциональная и практичная, выполненная из высококачественных материалов, сможет наилучшим образом удовлетворить Ваши потребности. Этот новый прибор прост в использовании, однако, перед его установкой и включением, следует внимательно прочитать инструкцию. В ней содержится информация, касающаяся правил безопасности при установке, использовании и обслуживании. Храните эту инструкцию, чтобы обращаться к ней в случае возникновения каких-либо вопросов. Производитель оставляет за собой право привносить в свои изделия изменения, которые сочтет необходимыми или полезными, в том числе, в интересах потребителей, что не влечет за собой изменений основных функциональных характеристик и показателей безопасности. Производитель не несет ответственности за возможные неточности, допущенные в настоящей инструкции, которые возникли в процессе печати. ПРИМЕЧАНИЕ: Оформление рисунков настоящей инструкции носит условный характер.

- Установка и обслуживание (раздел «6. ИНСТРУКЦИИ ПО УСТАНОВКЕ») должны осуществляться только квалифицированными специалистами.

- Прибор должен использоваться только в целях, для которых он предназначен, то есть для приготовлении пищи в домашних условиях. Любое другое использование считается неправильным и, следовательно, опасным.

- Производитель не несет ответственности за возможный ущерб имуществу или физическим лицам, возникший вследствие неправильной установки, ошибочного использования или несоответствующего обслуживания прибора.

- После удаления наружной упаковки и упаковки внутренних подвижных деталей следует проверить целостность прибора. В случае сомнения не следует пользоваться прибором, необходимо обратиться к услугам квалифицированных специалистов.

- Остатки упаковки (картон, полиэтиленовые мешки, пенопласт, гвозди и т.д.) не следует оставлять в местах, доступных для детей, поскольку они могут представлять потенциальную опасность. В целях сохранения окружающей среды все детали упаковки изготовлены из экологически безопасных материалов и могут быть переработаны для повторного использования.

- Электробезопасность данного прибора гарантируется только в случае его правильного заземления, как это предусмотрено нормами электробезопасности. Производитель не несет ответственности в случае несоблюдения вышеуказанных норм. В случае возникающих сомнений следует обратиться к квалифицированным специалистам для проверки соответствия электрооборудования.

2. ОПИСАНИЕ ПРИБОРА

РУЧКИ

РУЧКА ТЕРМОСТАТА/ПЕРЕКЛЮЧАТЕЛЬ ДУХОВКИ С ЕСТЕСТВЕННОЙ КОНВЕКЦИЕЙ (A)

Вращая ручку по часовой стрелке, мы обнаружим следующие символы:

РУЧКА ВЫБОРА ФУНКЦИЙ ДУХОВКИ С ЕСТЕСТВЕННОЙ КОНВЕКЦИЕЙ (C)

Поворачивая ручку почасовой стрелке или против часовой стрелки, можно выбрать следующие обозначения:

ПРИМЕЧАНИЕ: Подсветка духовки загорается и остается включенной при установке любой функции для приготовления пищи.

(*) Предусмотрено только в некоторых моделях

(*) Предусмотрено только в некоторых моделях

МЕХАНИЧЕСКИЙ ТАЙМЕР С УКАЗАНИЕМ НА ОКОНЧАНИЕ ГОТОВКИ (F)

Это приспособление имеет двойную функцию: указывать истёкшее время готовки и выключать плиту автоматически. Примечание: Когда стрелка кнопки на «•», плита не может работать. Если вы пользуетесь плитой без программирования, таймер устанавливается вручную.

Полуавтоматическая операция

Как только вы выбрали способ готовки, поверните кнопку таймера на полный оборот в направлении часовой стрелки, а затем поверните её в обратном направлении до желаемого времени готовки (макс. 120 минут). По истечении этого запрограммированного времени звучит зуммер, сообщая вам, что плита автоматически выключилась.

Ручная операция

Если время готовки превышает 2 часа или если вы хотите пользоваться плитой, но не таймером, поверните кнопку счётчика по часовой стрелке до того, как стрелка остановится на знаке .

Когда указатель ручки находится в положении «•», духовка не работает.

Работа в полуавтоматическом режиме

(время окончания приготовления пищи - с 0,01 до 23,59 = часы; минуты)

После нажатия кнопки 3 и установки времени окончания приготовления пищи при помощи кнопки 5 высветятся символы “A” и . По истечении установленного времени символ  исчезнет, а символ “A” замигает и зазвучит звуковой сигнал.

Автоматический режим (с отложенным началом приготовления)

Прежде всего следует запрограммировать продолжительность приготовления блюда (появляются обозначения “A” и ), а затем время окончания приготовления (обозначение  гаснет), как описано ранее. Обозначение

вновь появляется, когда начинается приготовление блюда в духовке. По истечении времени приготовления обозначение  гаснет, а обозначение “A” начинает мигать и раздается звуковой сигнал.

Звуковой сигнал

Звуковой сигнал подается по окончании программы или функции таймера и длится около 7 минут. Чтобы выключить его раньше, следует нажать одну из кнопок функций духовки.

Начало программы и проверка ее выполнения

Программа начинает выполняться после установки. В любой момент можно проверить установленную программу нажатием соответствующей кнопки.

Исправление/отмена установленной программы

Возникает ошибка программирования автоматического режима, если время на часах находится в промежутке между временем начала и временем окончания приготовления блюда. Об ошибке моментально сообщается посредством звукового сигнала и мигания обозначения “A”. Ошибка может быть исправлена путем изменения продолжительности или времени окончания приготовления. Любая установленная программа может быть исправлена в любой момент при помощи нажатия сначала соответствующей кнопки, а затем кнопок 4 или 5. Отмена программы осуществляется исправлением установленного времени на значение „0,00”. Отменяя длительность приготовления, автоматически отменяется время окончания приготовления и наоборот. Духовка выключается автоматически и при этом начинает мигать обозначение “A”.

ОБЩЕЕ ОПИСАНИЕ

Чтобы избежать перегрева, в приборе предусмотрено наличие предохранительного термостата, включающегося при выходе из строя основного термостата.

В этом случае электропитание временно прерывается. Не пытайтесь самостоятельно устранить неисправность. Отключите прибор от сети и обратитесь в ближайший авторизованный сервисный центр.

Кроме того, некоторые модели могут быть оснащены охлаждающим или тангенциальным вентилятором, предназначенным для охлаждения панели управления, ручек, ручки дверцы и деталей электрооборудования.

На внутренних стенках духовки имеются пазы, называемые также уровнями (рис. 1), в которые вставляются ниже перечисленные дополнительные принадлежности. Комплект этих принадлежностей, прилагаемых к духовке может меняться в зависимости от модели (рис. 2):

• решетка (A)

• поддон или поднос для сбора сока (B) (*)

• противень для выпечки или пиццы (C)

(*) Прилагается только к некоторым моделям.

ПОЛЬЗОВАНИЕ ДУХОВКОЙ С ЕСТЕСТВЕННОЙ КОНВЕКЦИЕЙ

Поверните ручку выбора функций (C) до совмещения с обозначением  и установите ручку термостата (B) или ручку термостата/переключателя (A) на желаемую температуру. Если осуществляется предварительный подогрев, перед тем как ставить в духовку блюдо, следует подождать, когда желтая контрольная лампочка термостата погаснет. При выборе этой функции включаются верхние и нижние нагревательные элементы, распределяющие тепло на приготовляемое блюдо сверху вниз. Этот тип жарки подходит для приготовления любого блюда (мяса, рыбы, хлеба, пиццы, кондитерских изделий и т. д.).

Поверните ручку переключателя функций (C или A) до совмещения с обозначением  и установите ручку термостата (B) на максимальную температуру. При выборе этой функции включается верхний периферийный нагревательный элемент, который подает тепло непосредственно на приготовляемое блюдо. Эта функция особенно подходит для последнего этапа приготовления блюда и придания ему красивого вида, а также для поджаривания хлеба.

Поверните ручку переключателя функций (C) до совмещения с обозначением  и установите ручку термостата (B) на желаемую температуру. Подождите 10 минут, перед тем как ставить блюдо в духовку. При выборе этой функции включается нижний нагревательный элемент. Эта функция особенно подходит для жарки, требующей небольшого количества поверхностного тепла (например, выпечка, покрытая фруктами или вареньем, выпечка с сыром, блюда, обваленные в сухарях) или для завершающего этапа приготовления, чтобы не повредить уже образовавшуюся румяную корочку. Кроме того, ее использование рекомендуется для разогревания готовых блюд.

Поверните ручку переключателя функций (C или A) до совмещения с обозначением  и установите ручку термостата (B) на желаемую температуру. При выборе этой функции включается верхний центральный нагревательный элемент, подающий тепло непосредственно на приготовляемое блюдо (рис. 3). Помимо приготовления на гриле может использоваться для подрумянивания уже приготовленных блюд. Одновременно с включением гриля автоматически включается вертел. Обязательно используйте поддон для сбора сока, как указано в разделе «ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПРИГОТОВЛЕНИЮ БЛЮД».

ПОЛЬЗОВАНИЕ МНОГОФУНКЦИОНАЛЬНОЙ ДУХОВКОЙ

Поверните ручку переключателя функций (C) до совмещения с обозначением  а затем положите в духовку продукты, предназначенные для размораживания. Время, необходимое для размораживания, зависит от количества и от типа продуктов. При выборе этой функции включается только вентилятор, который обеспечивает циркуляцию воздуха вокруг замороженных продуктов и размораживает их очень медленно. Особенно показано для фруктов и кондитерских изделий.

Поверните ручку переключателя функций (C) до совмещения с обозначением  и установите ручку термостата (B) на желаемую температуру. Если осуществляется предварительный подогрев, перед тем как ставить в духовку блюдо, следует подождать, когда желтая контрольная лампочка термостата погаснет. При выборе этой функции включаются верхние и нижние нагревательные элементы, распределяющие тепло на приготовляемое блюдо сверху вниз. Этот тип жарки подходит для приготовления любого блюда (мяса, рыбы, хлеба, пиццы, кондитерских изделий и т. д.).

Поверните ручку переключателя функций (C) до совмещения с обозначением  и установите ручку термостата (B) на желаемую температуру. Если осуществляется предварительный подогрев, перед тем как ставить в духовку блюдо, следует подождать, когда желтая контрольная лампочка термостата погаснет. При выборе этой функции включаются верхние и нижние нагревательные элементы, и тепло от них распространяется на приготовляемое блюдо вентилятором. Этот вид жарки особенно подходит для быстрого одновременного приготовления блюд, располагаемых в духовке на нескольких уровнях (рис. 4).
 Жарка на гриле

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПРИГОТОВЛЕНИЮ БЛЮД

Кондитерские изделия, выпечка и хлеб:

- Перед началом приготовления предварительно прогрейте духовку как минимум в течение 15 минут.

- В процессе приготовления дверца духовки не должна открываться, так как холодный воздух, попадающий снаружи, препятствует поднятию теста.

- По окончании приготовления выключить духовку и оставить готовые изделия в жарочной камере примерно на 10 минут.

- Не используйте эмалированный поддон или противень, поставляемый в комплекте для приготовления выпечки.

- Как узнать, готова ли выпечка? Примерно за 5 минут до окончания приготовления воткните заточенную деревянную палочку в самую высокую часть изделия. Если, после того как вы вынули палочку, она окажется чистой, изделие готово.

- Если выпечка «оседает». В следующий раз следует использовать меньше жидкости или убавить температуру на 10°С.

- Если выпечка слишком сухая. Проделайте зубочисткой отверстия и налейте туда несколько капель фруктового сока или алкогольного напитка. В следующий раз увеличьте температуру на 10°С и сократите время приготовления.

- Если поверхность выпечки слишком темная. В следующий раз поставьте ее уровнем ниже, убавьте температуру и увеличьте время приготовления.

- Если выпечка подгорела сверху. Отрежьте подгоревшую часть и посыпьте сахаром либо намажьте сметаной, вареньем, кремом и т. п.

- Если выпечка подгорела снизу. В следующий раз поставьте ее уровнем выше и убавьте температуру.

- Если хлеб или выпечка сверху пропеклись, а внутри остались непропеченными. В следующий раз следует использовать меньше жидкости, убавить температуру и увеличить время приготовления.

- Если выпечка не отделяется от формы. Отделите изделие от краев формы ножом. Накройте его влажным полотенцем и переверните форму. В следующий раз хорошо смажьте форму и насыпьте в нее муку или панировочные сухари.

- Если печенье не отделяется от противня. Поставить противень обратно в духовку на короткое время, и отделите печенье, до того как оно остынет. В следующий раз следует использовать вощеную бумагу для выпечки, чтобы избежать подобных неудобств.

ТАБЛИЦА ПРИГОТОВЛЕНИЯ БЛЮД В ДУХОВКЕ



УХОД И ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ

• Перед тем как приступать к выполнению какой-либо операции по уходу и обслуживанию, следует отключить прибор от электросети.

• Для чистки духовки не следует использовать паровые приборы.

• Мойку не следует проводить, когда духовка еще слишком горячая.

• Никогда не используйте абразивные моющие средства.

• Не оставляйте на длительное время в контакте с эмалированной поверхностью уксус, кофе, молоко, соленую воду, лимонный и томатный сок.

ВНЕШНИЕ ЧАСТИ ДУХОВКИ

Все внешние части духовки (детали из нержавеющей стали, боковые панели, стеклянная дверца) необходимо как можно чаще мыть мыльной водой, после чего их следует протирать насухо мягкой тряпкой.

Никогда не используйте абразивные моющие средства или жесткие металлические губки для мытья стеклянной дверцы духовки, т.к . они могут оцарапать или повредить стекло.

Запрещается использовать ароматические или алифатические растворители для удаления пятен или следов клея с окрашенных или нержавеющих поверхностей.

ВНУТРЕННИЕ ЧАСТИ ДУХОВКИ Рекомендуется мыть духовку после каждого использования для удаления остатков пищи, жира или сахара, которые при последующем использовании духовки сгорают и образуют наслоения или несмываемые пятна и неприятный запах. Духовку следует вымыть до ее остывания мыльной водой, после чего тщательно промыть чистой водой и вытереть ее стенки. Не забудьте промывать также используемые принадлежности.

Не поливайте и не мойте электрические резисторы или крышку термостата средствами, содержащими кислоту (прочитайте этикетку используемого вами средства). Производитель не несет ответственности за возможный ущерб, нанесенный вследствие неправильного ухода за изделием.

4. УСТРАНЕНИЕ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Работы по установке и текущему обслуживанию, перечисленные на этой странице, должны выполняться только квалифицированными специалистами. Производитель не несет ответственность за ущерб, который может быть нанесен имуществу или лицам, и возникший вследствие неправильной установки прибора.

• После того как будет снята наружная упаковка и внутренняя упаковка подвижных деталей, следует удостовериться в целостности прибора.

В случае возникающих сомнений не пользуйтесь прибором, а обратитесь в ближайший сервисный центр.

• Некоторые детали устанавливаются на прибор с защитной пластиковой пленкой. Перед использованием прибора пленку следует полностью удалить. Для снятия пленки рекомендуется провести по ее краям лезвием или булавкой.

• Для перемещения прибора не тяните за ручку дверцы.

Детали упаковки (картон, полиэтиленовая пленка, пенопласт, гвозди и т.д.) не следует оставлять в местах доступных для детей, поскольку они представляют собой потенциальную опасность. В целях защиты окружающей среды все использованные упаковочные материалы являются экологически безопасными и подлежат переработке (деревянные детали не подвергались химической переработке. Картон на 80-100% состоит из переработанной бумаги. Пленка изготовлена из полиэтилена (PE), ленты из полипропилена (РР), заполнители из вспененного полистирола (PS) без хлорфторуглеродов. Благодаря обработке и повторной утилизации экономится сырье и сокращается количество отходов. Отходы упаковки следует сдавать в пункты приема вторсырья.

ПРЕДУПРЕЖДЕНИЕ

- Расположенные поблизости или соприкасаемые с прибором стены должны выдерживать нагрев соответствующий 70 К.

- Чтобы предотвратить отслаивание, клей, используемый для крепления пластикового ламината к мебели, должен выдерживать температуру не ниже 150°С.

ВСТРОЙКА И КРЕПЛЕНИЕ ДУХОВКИ

Духовка может быть встроена в колонку или в рабочий стол, в которых следует предусмотреть место для встройки, как показано на Рис. 6.

Чтобы обеспечить достаточную вентиляцию прибора, в мебели следует предусмотреть отверстие (А), как показано на Рис. 6, или убрать заднюю стенку.

Вставьте в соответствующее отделение духовку и закрепите ее специальными винтами (V) (Рис. 7).

Духовка должна стоять на поверхности, выдерживающей ее вес, так как крепление духовки винтами применяется исключительно для предотвращения ее выхода из соответствующего отделения мебели.

ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ

Перед тем как приступить к каким-либо работам по обслуживанию прибора следует отключить его от сети.

Замена деталей электрооборудования

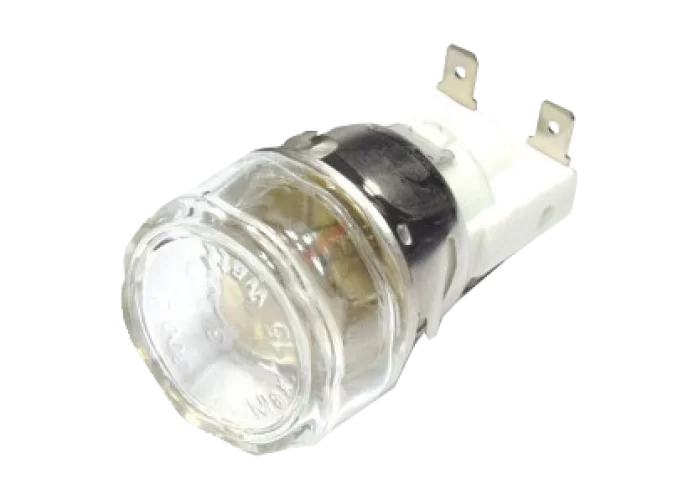

• Для замены лампочки подсветки см. инструкции на стр. 15.

• Для доступа к другим деталям электрооборудования, необходимо вынуть духовку из соответствующего отделения, открутив болты (V) (рис. 7). Вынув духовку, вы получите доступ к клеммной коробке (T) (рис. 8).

• В случае замены шнура питания провод заземления следует оставлять длиннее провода фазы, кроме того следует соблюдать инструкции, приведенные в разделе «ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ».

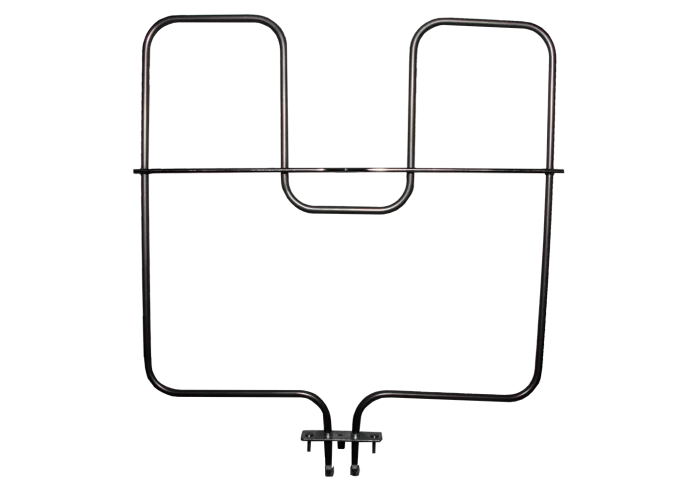

• Снять заднюю панель Q, чтобы получить доступ к моторедуктору, резисторам, ограничителю температуры и патрону (рис. 8).

• Для замены патрона (Р) (рис. 5) подцепить отверткой концы блокировочных пружин и вынуть патрон по направлению к задней стенке духовки.

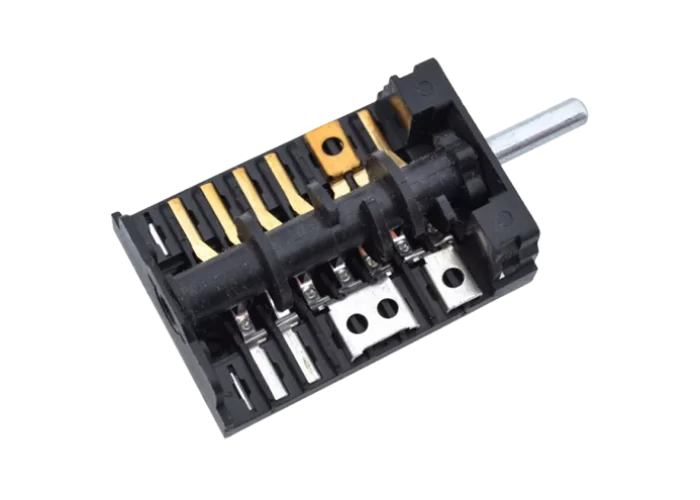

• Для замены термостата, коммутатора, программатора и контрольных лампочек следует снять защитный кожух (S) (рис. 8). Затем следует снять ручки и отвинтить расположенные под ними винты, чтобы освободить подлежащие замене детали.
