Инструкция по эксплуатации для промышленной плиты ПЭ-0,51
Комплектующие для плиты
Конфорки
| Расположение | Конфорки | фото |
|---|---|---|

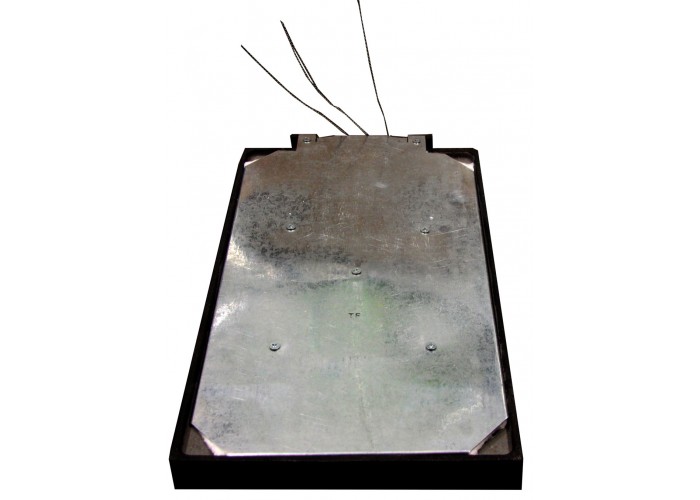

| Конфорки для плиты | Конфорка КЭС-0,17/4,0 для профессиональной электроплиты |  |
Оригинальные переключатели для ПЭ-0,51
| Расположение | Модель | фото |
|---|---|---|
| Для конфорки |  |
Тэны для жарочного шкафа
| Модель | фото |
|---|---|
| ТЭН B3-181/190-7,5-6,5/2,4. 4T220, Абат |  |

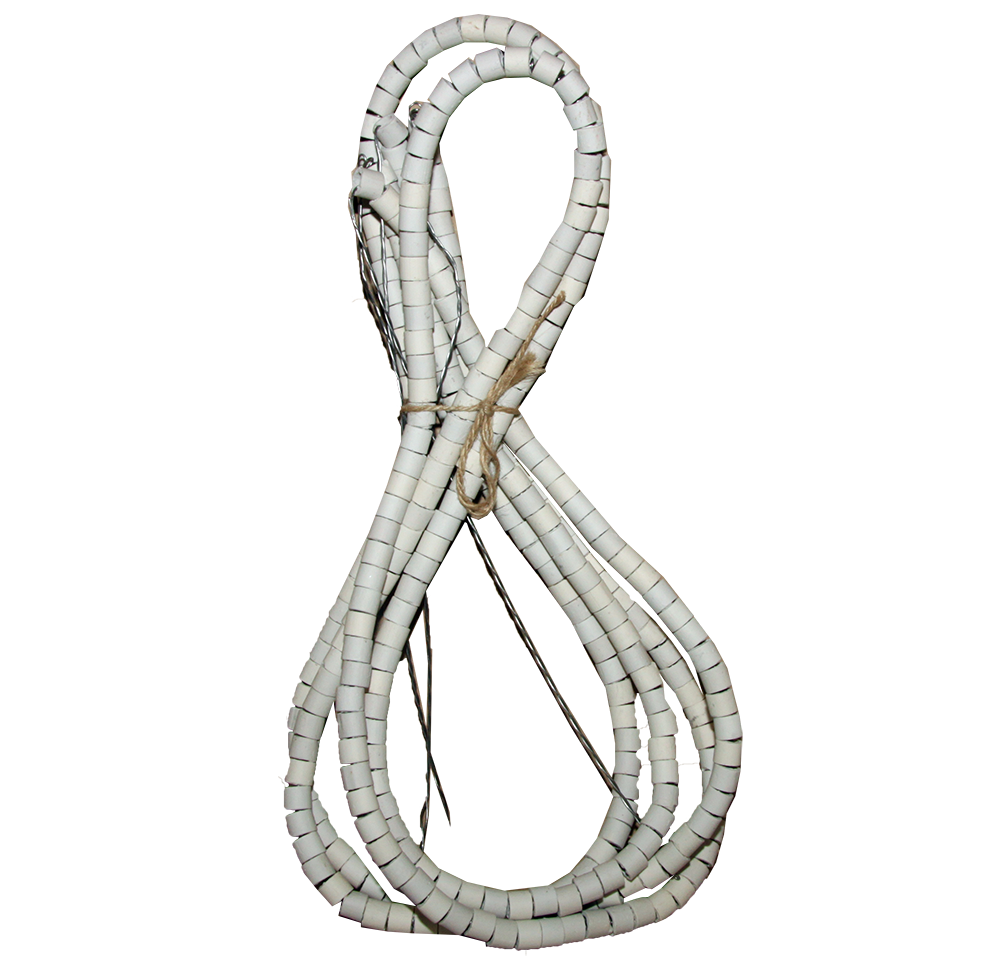

Спирали с бусами
Ручка переключения
Наклейки
| Модель наклейки | фото |
|---|---|
| Наклейка ЭПК48-00.00.004 для переключателей Gottak |  |
| Расположение | Изделие | Фото |
|---|---|---|
| Конфорка | Сигнальная лампа для плит Аббат белая |  |
| Конфорка | Сигнальная лампа для плит Аббат зелёная |  |
| Конфорка | Сигнальная лампа для плит Аббат красная |  |
| Конфорка | Сигнальная лампа для плит Аббат оранжевая |  |
1. ВВЕДЕНИЕ
ВНИМАНИЕ! Руководство по эксплуатации (РЭ) содержит важную информацию по установке, подключению, вводу в эксплуатацию, правильному обслуживанию и использованию плиты. Перед установкой плиты рекомендуем внимательно ознакомиться с данным документом.
РЭ предназначено для ознакомления обслуживающего персонала и лиц, производящих установку, подключение и техническое обслуживание плит с устройством, принципом действия и другими сведениями, необходимыми для установки, правильной эксплуатации и технического обслуживания.
2. НАЗНАЧЕНИЕ
2.1. Плиты электрические предназначены для тепловой обработки полуфабрикатов в функциональных емкостях варки, жарки, тушения и пассивирования на предприятиях общественного питания.
Плиты электрические не предназначены для использования в жилых зонах
2.2. Условное обозначение плит при заказе: H3-(S) (Т) (К) - (М) УХЛ 4 ТУ 84-7501607-001-89
Расшифровка условных обозначений:
| Характеристика плиты | Условное обозначение |
| По типу конфорок: | |
| Чугунные | ПЭ |
| С ТЭНами | ПЭТ |
| Плиты комбинированные (конфорки чугунные и с ТЭНами) Плиты комбинированные (конфорки чугунные и жарочная поверхность) Настольные по типу конфорок: Чугунные |
ПЭК ПЭКЖ ПЭН |
| С ТЭНами | ПЭТН |
| Номинальная площадь рабочих поверхностей, м², S | 0,17; 0,24; 0,34; 0,36; 0,48; 0,51; 0,54 |
| По типу плиты могут быть, Т: | |
| С жарочным шкафом | Ш |
| Без шкафа | С |
| Со шкафом для инвентаря | И |
| По конструкции плиты могут быть, К: Из углеродистой стали с лакокрасочным покрытием | П |
| Облицовки из нержавеющей стали | без обозначения |
| Облицовки и каркас из нержавеющей стали | Н |
| Без каркаса | Б |
| Модификации плит, М | 00…99 |
Пример условного обозначения:
Плита электрическая с номинальной площадью рабочей поверхности чугунных конфорок 0,51 м² с жарочным шкафом, облицовки из нержавеющей стали:
ПЭ -0,51 Ш УХЛ 4 ТУ 84 -7501607-001-89
Плита электрическая с номинальной площадью рабочей поверхности чугунных конфорок 0,48 м², с жарочным шкафом, облицовки из углеродистой стали с лакокрасочным покрытием, модификация 03: ПЭ-0,48 ШП-03 УХЛ 4 ТУ 84 -7501607-001-89
Плита электрическая с номинальной площадью рабочей поверхности чугунных конфорок 0,34 м², с жарочным шкафом, облицовки и каркас из нержавеющей стали:
ПЭ-0,34 ШН УХЛ 4 ТУ 84 -7501607-001-89
Далее по тексту документа, учитывая, что принцип работы и технические данные аналогичны, рассматривается только один вариант.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные технические данные плит приведены в таблице 6.
4. КОМПЛЕКТНОСТЬ
В состав комплекта плиты входит:
- Плита электрическая
- Руководство по эксплуатации
- Ёмкостями (530х325х35 мм) или противнями (640х500х30 мм) плита комплектуется при наличии жарочного шкафа согласно п. 5.1 и таблице 6.
Дополнительное оборудование поставляется по заказу за отдельную оплату.
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
5.1. Плиты электрические ПЭ (рис.1) могут иметь от 1 до 6 конфорок, которые устанавливаются на каркасе при помощи регулировочных болтов и позволяют устанавливать рабочую поверхность конфорок в одной плоскости со столом 1. Конфорки крепятся к каркасу шпильками..
Устройство конфорки площадью 0,17 м² показано на рис.1а, площадью 0,09 м² и 0,12 м² на рис.1б.
Ступенчатое регулирование мощности конфорок осуществляется с помощью переключателей 8, расположенных в электроотсеке закрытом панелью 7. Ручки переключателей конфорок расположены на панели 7. Установкой ручки переключателя в положение «1», «2» или «3» конфорка переключается соответственно на слабый, средний или сильный нагрев.
Для отключения конфорки ручка переключателя устанавливается в положение «0». Под столом 1 плиты расположен поддон 16.
Жарочный шкаф плит представляет собой выдвижную теплоизолированную жарочную камеру, спереди закрытую откидывающейся дверью 6. Жарочный шкаф может быть разделен на два отсека (комплектующие емкости, размеры 530х325х40 мм), или иметь единый объем (комплектующие противни, размеры 640х500х30 мм).
Шкаф обогревается электронагревателями 22, расположенными по два снизу и сверху. Нижние электронагреватели закрыты подовыми листами.
Шкаф может быть изготовлен с подсветкой или без нее.
Шкаф имеет дверь 6, плотность закрывания которой обеспечивается натяжением пружины.
Шкаф снабжен переключателем 11 для включения электронагревателей и датчиком-реле температуры 12.
Ручка переключателя 11, датчика-реле температуры 12 и сигнальная арматура 9, 10 шкафа расположены во втором ряду на панели 7.
Электрические принципиальные схемы плит приведены на рис.2,3,4,5,6,7,8,9.
Работа плиты ПЭ-0,51Ш со шкафом - по электросхеме (рис.7).
Четыре трубчатых нагревателя (ТЭН) Е4.. ,Е7 жарочного шкафа включаются кулачковым переключателем S4. При повороте ручки датчика-реле температуры В2 из положения «ОТКЛ» в положение требуемой температуры контакты его замыкаются и, если рукоятка переключателя S4 установлена в положение «1», включаются электронагреватели Е6 и Е7, расположенные в нижнем ряду шкафа, если рукоятка S4 установлена в положение «2», включаются электронагреватели Е4, Е5, расположенные в верхнем ряду шкафа, и, если рукоятка S4 установлена в положение «3», включаются все четыре электронагревателя.
Работа зеленой лампы Н2 сигнализирует о включении ТЭНов.
Шкафы со съемной перегородкой имеют раздельное включение ТЭНов - установлены переключатели S5 и S6.
Для отключения шкафа рукоятку переключателя устанавливают в положение «0». Зеленая лампа гаснет.
Плита электрическая с жарочным шкафом ПЭ-0,51Ш
Плита электрическая без жарочного шкафа ПЭ-0,51С
| 1 - стол; | 10 - сигнальная арматура; |
| 2 - борт; | 11 - переключатель шкафа; |
| 3 - конфорка; | 12 - датчик - реле температуры; |
| 4 - борт задний; | 13 - облицовка; |
| 5 - облицовка правая; | 14 - облицовка; |
| 6 - дверь; | 15 - облицовка левая; |
| 7 - панель; | 16 - поддон; |
| 8 - переключатель конфорки; 9 - сигнальная арматура; | 17 - опора. |
| Остальные модификации | плит отличаются количеством конфорок и длиной |
Рис.1а:
ПЭ-0,51Ш.00.660
1 - конфорка
2 - втулка
3 - гайка М-6-7Н.5.016
4 - шайба 6.01.08кп.016
5 - шпилька
6 - кожух
7 - прокладка
8 - лист
9 - прокладка
10 - спираль
11 - колодка
12 - гайка М:6-7Н
13 - шайба 6.32.Л63
14 - шпилька
Рис. 1б
ПЭ-0,54Ш.00.670
ПЭ-0,48Ш.00.670
1 - конфорка
2 - втулка
3 - гайка М-6-7Н.5,018 ГОСТ 5915-70
4 - шайба 6.01.08кп. 018 ГОСТ 1 1371-78
5 - шпилька
6 - кожух
7 - прокладка
8 - лист
9 - прокладка
10 - спираль
11 - колодка
12 - гайка М:6-7Н.32 ГОСТ 5915-70
13 - шайба 6.32.Л63 ГОСТ 11371-78
14 - шпилька
Принципиальная электрическая схема плит: ПЭ-0,48Ш, ПЭ-0,36Ш
Рис.2.
Рис.3,4.
Рис.5,6.
Рис.7.
Рис.8.
В1 - термоограничитель TC-1-SB-21-P-M (5286-0-811-0)*- 1 шт.:
Датчик-реле температуры до 350°С
В2 - датчик-реле температуры до 300°С TC-1-R-21-P-M (5285-0-921-0)* - 1 шт.;
Е1...Е3 - конфорка ПЭ-0,51Ш.00.670 - 3 шт. (ПЭ-0,51Ш, ПЭ-0,51С);
Е1.1 ... Е2.2 - конфорка ПЭ-0,48Ш.00.670 - 4 шт. (ПЭ-0,48Ш, ПЭ-0,48С)
Е1.1 ... Е2.2 - ТЭН 103 А 13/1,2 Т220 УХЛ4, ГОСТ 13268-83 - 4 шт., ТЭН 142 А13/1,9 Т 220 УХЛ4 ГОСТ 13268-83 - 4 шт.; (ПЭТ-0,48Ш, ПЭТ-0,48С)
Е1.1 ... Е1.2 - конфорка ПЭ-0,48Ш.00.670 - 2 шт. (ПЭК-0,48Ш, ПЭК-0,48С);
Е2.1 ... Е2.2 - ТЭН 103 А 13/1,2 Т220 УХЛ4, ГОСТ 13268-83 - 2 шт., ТЭН 142 А13/1,9 Т 220 УХЛ4 ГОСТ 13268-83 - 2 шт.; (ПЭК-0,48Ш, ПЭК-0,48С)
Е4 ... Е7 - ТЭН 240В 13/1,25 Т 220 УХЛ4, ГОСТ 13268-83 - 4 шт.
Н1 - Светосигнальная арматура СКЛ-12 К -3-220 ЕНСК 433.137.012 ТУ - 1 шт.
Н2 - Светосигнальная арматура СКЛ-12 Л -3-220 ЕНСК 433.137.012 ТУ - 1 шт.
Н1- светодиод L-816 R 220 ( для плит ПЭ-0,24Ш, ПЭ-0,34Ш, ПЭ-0,36Ш)
Н2 - светодиод L-816G 220 ( для плит ПЭ-0,24Ш, ПЭ-0,34Ш, ПЭ-0,36Ш)
S1 ... S4 - переключатель ТПКП-М. УХЛ4 ТУ 27-51 -3 864-87 - 4 шт.
Х1 -блок зажимов БЗН28-16П63-В/В У3-6 ТУ 16-90 ИФРГ 687.225.008 - 1 шт. ПЭ-0,51Ш Х2 -блок зажимов БЗН28-16П63-В/В У3-6 ТУ 16-90 ИФРГ 687.225.008 - 1 шт. ПЭ-0,48Ш Е1.1 - Е2.2 - конфорка ПЭ-0,54М.00.670 (ПЭ-0,36С; ПЭ-0,36Ш)
Рис.9
В1 - термоограничитель TC-1-SB-21-P-M (5286-0-811-0)* - 1 шт.:
Датчик-реле температуры до 350°С
В2 - датчик-реле температуры до 300°С TC-1-R-21-P-M (5285-0-921-0) *- 1 шт.;
Е1.1.. .Е3.2 - конфорка ПЭ-0,54М.00.670 - 6 шт. (ПЭ-0,54Ш, ПЭ-0,54С);
Е4 ... Е7 - ТЭН 240В 13/1,25 Т 220 УХЛ4, ГОСТ 13268-83 - 4 шт.
Н1 - Светосигнальная арматура СКЛ-12 К -3-220 ЕНСК 433.137.012 ТУ - 1 шт.
Н2 - Светосигнальная арматура СКЛ-12 Л -3-220 ЕНСК 433.137.012 ТУ - 1 шт.
S1 ... S7 - переключатель ТПКП-М. УХЛ4 ТУ 27-51-3864-87 - 7 шт.
Х1 -блок зажимов БЗН28-16П63-В/В У3-8 ТУ 16-90 ИФРГ 687.225.008 - 1 шт. *допускается использовать другие приборы, обеспечивающие технические параметры при подключении согласно электрической схемы.
Если датчик-реле температуры В2 выйдет из строя и температура воздуха в шкафу повысится до 350°С, срабатывает термоограничитель В1, при этом его контакты размыкаются, тем самым отключая электронагреватели Е4 ... Е7.
Работа красной лампы Н1 сигнализирует о срабатывании термоограничителя В1.
После устранения неисправности, из-за которой сработал термоограничитель В1, необходимо нажать на кнопку на корпусе термоограничителя, тем самым произвести принудительное замыкание контактов В1.
Схема приходит в первоначальное положение.
ВНИМАНИЕ! Устранение неисправностей и включение термоограничителя В1 вручную производить только после отключения плиты от электросети выключением автоматического выключателя цехового электрощита.
Работа шкафа во всех плитах со шкафами аналогична работе плиты ПЭ-0,51Ш.
5.2. Маркировка
5.2.1. Маркировать
- товарный знак завода-изготовителя,
- обозначение изделия;
- технические условия;
- номинальное напряжение, номинальная частота, номинальная мощность, род тока;
- степень защиты;
- знак обращения на рынке;
- порядковый номер (по системе нумерации предприятия-изготовителя);
- месяц и год выпуска;
- страна производитель.
6. ТАРА И УПАКОВКА
Перед упаковкой в рабочие и торцевые поверхности конфорок, а также изделия с металлическими покрытиями подвергнуть консервации в соответствии с требованиями ГОСТ 9.014-78 по 11 группе изделий для жестких условий хранения. Вариант защиты - ВЗ-1, вариант упаковки - ВУ-1, упаковочное средство - УМ-1. срок защиты - 1 год.
Каждая плита упакована в решетчатый деревянный ящик с полозьями. Ящик имеет два пояса из планок. По углам поясов прибиты угольники из стальной ленты. Функциональные емкости и подовые листы плиты ПЭ-0,51Ш уложены в жарочный шкаф.
Эксплуатационная документация упакована в пакет из полиэтиленовой пленки и уложена в жарочный шкаф или в поддон.
7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
К обслуживанию допускаются лица, прошедшие технический минимум по правилам эксплуатации и ухода за оборудованием.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ допускать к использованию и обслуживанию электрооборудования лиц психически неуравновешенных и умственно отсталых, а также лиц не прошедших соответствующий инструктаж.
7.1. Перечень критических отказов и возможные ошибочные действия персонала.
Перечень критических отказов:
- замыкание электропроводки на корпус;
- не срабатывание термоограничителя.
7.2. Категорически запрещается:
- включать плиту в сеть без заземления;
- оставлять работающие конфорки и шкаф без присмотра;
- работать с плитой при отсутствии поддона под блоком конфорок и подовых листов в камере жарочного шкафа.
- не допускать попадания на горячую поверхность конфорок жира и других жидкостей, что приводит к образованию трещин в чугунных конфорках.
- не мыть плиту струей из шланга;
Помните, что температура рабочей поверхности конфорки достигает 450°С;
- не допускайте эксплуатацию конфорок с трещинами в чугуне;
- не допускать попадания жира и других жидкостей на пол и стенки жарочной камеры.
ПОМНИТЕ! Внутренние поверхности камеры нагреваются до 300°С
Перечисленные в п.7.2. ошибочные действия персонала при несоблюдении мер безопасности приводят к возникновению нестандартных ситуаций или критическим отказам.
При возникновении нестандартной ситуации отключить изделие от электросети: снять плавкие предохранители или выключить автоматический выключатель цехового электрощита и вызвать электромеханика.
7.3. Действия персонала при нестандартных ситуациях и критических отказах
- при замыкании электропроводки на корпус немедленно отключить плиту от сети и включить вновь после устранения неисправностей;
- следить за работой двери жарочного шкафа: при открывании она должна фиксироваться в горизонтальном положении, в закрытом положении - должна прилегать к краям дверного проема;
- отключать плиту перед санитарной обработкой и перед техническим обслуживанием;
- вызвать электромеханика при обнаружении неисправностей.
8. ПОРЯДОК УСТАНОВКИ
Распаковка, установка и опробование плиты должны производиться специалистами по монтажу и ремонту торгово-технологического оборудования.
После проверки состояния упаковки распаковать плиту, удалить антикоррозионную смазку, провести внешний осмотр и проверить комплектность в соответствии с табл.2.
ВНИМАНИЕ! Минимальное расстояние до стены при установке плиты 50 мм.
Установку плит (см. рис.1) производить в следующем порядке:
1) снять ручки переключателей 8, 11, датчика-реле температуры 12 и резиновые пластины, открыть дверь 6 шкафа, отвернуть винты крепления панели 7, открыть панели 7 и 14 (ПЭ-0,34Ш).
2) подвод проводов электропитания произвести через электроизоляционную втулку, при этом труба подвода проводов должна находиться в месте, указанном на рис. 1.
Плиты без шкафов:
1) снять ручки переключателей 8 и резиновые пластины
2) отвернуть гайки крепления панели, открыть панель 7 (для ПЭ-0,54 С поднять полку, ручки не снимать)
3) подвод проводов электропитания произвести через электроизоляционную втулку, при этом труба подвода должна находиться в месте, указанном на рис. 1.
Длина выступающих из труб проводов должна быть не менее 300 мм, провода должны быть заключены в трубку из поливинилхлоридного пластика по ГОСТ 19034-82;
4) установить плиту опорами 17 на пол;
5) - подсоединить провод заземления, (рекомендуемое сечение заземляющего провода не менее 2,5 мм) к кронштейну «Земля», провода питания к блоку зажимов (рекомендуемое сечение жилы кабеля питания не менее 4,0/6,0 мм (медь/алюм.)- для плит без шкафов; не менее 6,0/ 10,0 мм² - для плит со шкафами): нулевой провод к зажиму «N»; фазные провода - к зажимам «А» и «В»; провода эквипотенциальности - к зажиму эквипотенциальности .
При установке плит должно быть обеспечено надежное заземление или зануление. Заземление должно соответствовать правилам устройства защитного заземления или зануления в электрических установках с напряжением до 1000 В.
ПОМНИТЕ! С завода-изготовителя плиты поступают для включения в сеть 3N-50 Гц, 380В.
При подключении плит к сети с напряжением 3-50 Г ц, 220 В на блоке зажимов Х1 нужно установить перемычки в соответствии с рис.2,3,4,5,6,7,8 и подсоединить три провода сети (А, В, С).
6) проверить надежность электроконтактных соединений и, при необходимости, подтянуть их;
7) провести выравнивание плиты с помощью опор 17 (см. рис.1), при этом поверхность стола плиты должна находиться на одном уровне с поверхностями столов стоящего рядом оборудования;
ВНИМАНИЕ! Перед включением шкафа необходимо убедиться, что термоограничитель В1 находится в рабочем положении (кнопка на корпусе термоограничителя должна быть в нижнем (нажатом) положении).
Установить панель 7, резиновые пластины и ручки переключателей 8, 11, датчика-реле температуры 12.
Для улавливания избыточного тепла, влаги и продуктов сгорания над плитами необходимо предусмотреть установку местных вентиляционных отсосов типа МВО. Рекомендуемое количество вытяжного воздуха для плиты без шкафа 250... 500м3/ч; для плит со шкафом - 750 м3/ч.
После установки произвести пробный пуск плиты в соответствии с требованиями раздела 9.
При обнаружении некомплектности или дефектов представители монтажной организации и предприятия, где устанавливается плита, оформляют акт-рекламацию. (Приложение С).
Сдача в эксплуатацию смонтированного изделия оформляется актом пуска оборудования по установленной форме, который подписывается представителями организации сервисного обслуживания. (Приложение А).
9. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
ВНИМАНИЕ! После подключения электроплиты к сети при проведении подготовительных работ необходимо произвести просушку спиралей и изоляции ТЭНов в течение 2 часов
Для просушки спиралей и изоляции ТЭНов установить следующие режимы: конфорки - переключатель установить в положение 1; жарочный шкаф - установить датчик-реле температуры на 100, 150°С и включать ТЭНы на кратковременный режим (1 мин - работает, 2 мин - нет; 2 мин - работает, 4 - нет; 5 мин - работает, 10 - нет, затем оставить работать на 1,5 часа).
При просушивании спиралей и ТЭНов возможно выделение дыма в результате выгорания остатков антикоррозионного покрытия.
Работу проводить в следующем порядке
1) включить конфорки, установив ручки переключателей на сильный нагрев (в положение «3») за 25-30 минут до начала работы, чтобы к началу работы они разогрелись до температуры 200-300°С;
2) загрузить конфорки емкостями с продуктом;
3) установить после разогрева конфорок ручки переключателей на средний (положение «2») или слабый (положение «1») нагрев в зависимости от требований технологии приготовления пищи.
Установить ручку переключателя в положение «выключено» (положение «0») или на слабый нагрев (положение «1»), если конфорка не загружена.
После окончания работы конфорки отключить установкой ручек переключателей в положение «0» и произвести санитарную обработку рабочей поверхности конфорок, стола, ограждения, поддона протиркой ветошью.
1) проверить наличие поддона под блоком конфорок и подового листа в камере жарочного шкафа;
2) установить ручку переключателя шкафа в положение «3», а ручку датчика-реле температуры на требуемую температуру (при этом должна загореться зеленая сигнальная лампа);
3) загрузить шкаф продуктами, когда температура в нем достигнет заданного значения и зеленая сигнальная лампа погаснет;
4) отключать по мере надобности, определяемой технологией приготовления пищи, верхние или нижние электронагреватели;
5) открывать дверь шкафа при загрузке и выгрузке продуктов на возможно короткий срок в целях обеспечения минимальных потерь тепла.
6) если датчик-реле температуры В2 выйдет из строя и температура воздуха в шкафу повысится до 350°С, сработает термоограничитель В1, при этом его контакты размыкаются, тем самым отключая электронагреватели Е4.. ,Е7 (рис.10, поз.2).
Работа красной лампы Н1 сигнализирует о срабатывании термоограничителя В1.
После устранения неисправности произвести действия по возврату термоограничителя В1, указанные в разделе 5.
ВНИМАНИЕ! Устранение неисправностей и включение термоограничителя В1 вручную производить только после отключения плиты от электросети выключением автоматического выключателя цехового электрощита.
Плита должна подключаться к стационарной проводке через цеховой щит с автоматическим выключателем, имеющим зазор между контактами не менее 3 мм во всех полюсах, и реле тока утечки, имеющим уставку 30 мА.
После окончания работы со шкафом установить ручку переключателя в положение «0», провести санитарную обработку емкостей и внутренней поверхности шкафа. Наружные поверхности плиты протереть ветошью.
Для предотвращения коррозии металла, после проведения санитарной обработки емкостей, противней и жарочного шкафа необходимо их просушить , для чего включить шкаф на 5.10 мин., температура нагрева шкафа 260°С (положение переключателя 3)
10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Таблица 3
| Возможные неисправности | Вероятные причины | Способы устранения |
| Переключатели включены, конфорки и шкаф не нагреваются | На входе плиты отсутствует напряжение | Подать напряжение |
| Одна из конфорок не нагревается при включенном переключателе |
Неисправен переключатель Неисправны спирали |
Заменить переключатель Заменить спирали |
| Конфорка, включенная на сильный нагрев, плохо нагревается | Неисправна одна из спиралей | Заменить спираль |
| Переключатель шкафа включен в положение «3», шкаф нагревается слабо, лампа не горит |
Перегорел электронагреватель Перегорела лампа |
Заменить электронагреватель Заменить лампу |
| Сигнальные лампы горят. Шкаф охлаждается |
Сработал термоограничитель Неисправен датчик-реле температуры |
Заменить датчик-реле температуры или привести схему в первоначальное положение |
| Дверь шкафа неплотно прилегает к камере шкафа | Пружины натянуты слабо | Подтянуть пружины |
11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание включает техническое обслуживание при использовании, регламентированное техническое обслуживание и текущий ремонт оборудования.
Техническое обслуживание при использовании включает проведение работ, указанных в разделе 9, в части проведения санитарной обработки плиты.
К обслуживанию при использовании плит допускаются лица, прошедшие технический минимум по эксплуатации по уходу за оборудованием.
К регламентированному техническому обслуживанию и текущему ремонту плит допускаются лица, имеющие документ, удостоверяющий право производить ремонт электроустановок и имеющие квалификационную группу по технике безопасности не ниже третьей.
При регламентированном техническом обслуживании и текущем ремонте отключить плиту от электросети снятием плавких предохранителей или выключением автоматического выключателя цехового электрощита и повесить на рукоятке коммутирующей аппаратуры плакат «Не включать - работают люди», отсоединить, при необходимости, провода электропитания плит и изолировать их.
Регламентированное техническое обслуживание и текущий ремонт осуществляются по следующей структуре ремонтного цикла:
5 «ТО» - «ТР», где
ТО - регламентированное техническое обслуживание;
ТР - текущий ремонт
ТО - проводится один раз в месяц, трудоемкость ТО - 0,6 нормо-ч.;
ТР - проводится один раз в 6 месяцев, трудоемкость ТР - 3,0 нормо-ч.
При регламентированном техническом обслуживании проделать следующие работы:
1) выявить неисправности плиты опросом обслуживающего персонала;
2) проверить плиту внешним осмотром на соответствие правилам техники безопасности;
3) проверить исправность защитного заземления, надежность контактных электрических соединений и при необходимости подтянуть их.
При текущем ремонте:
1) выполнить работы, предусмотренные техническим обслуживанием;
2) проверить четкость фиксации пакетных переключателей в различных положениях;
3) проверить исправность защитного заземления;
4) подтянуть и зачистить при необходимости контактные соединения токоведущих частей плиты;
5) проверить работу механизма поворота и фиксации двери;
6) произвести при необходимости выравнивание соседних конфорок относительно друг друга;
7) произвести при необходимости замену вышедших из строя комплектующих изделий;
8) проводить не реже одного раза в год измерение сопротивления изоляции между токоведущими частями и корпусом, сопротивления между заземляющим зажимом и металлическими частями плиты;
9) отметить в учетных документах о проведенных работах.
Содержание работ при регламентированном техническом обслуживании и текущем ремонте, методика их проведения даны в таблице 4.
Таблица 4
| Что проверяется и методика проверки | Технические требования |
| 1. Крепление стола переключателей и др. Внешний осмотр | Должны быть надежно закреплены |
| 2. Состояние контактных соединений токоведущих частей. Проверьте с помощью отвертки или гаечного ключа состояние затяжки винтовых и болтовых контактных соединений и, при необходимости увеличьте их затяжку до нормального состояния | Контактные соединения токоведущих частей должны быть плотными и обеспечивать надежность контактов в условиях переменного теплового режима плиты |
| 3. Четкость фиксации, отсутствие заеданий подвижных частей переключателей | Не допускается остановка ручки переключателя в промежуточном положении и проскальзывание ее через фиксированные положения |
| 4. Измерение сопротивления изоляции между токоведущими частями и корпусом при отключенных конфорках и ТЭНах шкафа производится мегаомметром. Проверка производится на отключенном от сети оборудовании | Сопротивление изоляции в холодном состоянии должно быть не менее 2 МОм |
| 5. Работа двери шкафа | Электрическое сопротивление между заземляющим зажимом и металлическими частями плиты должно быть не более 0,1 Ом |
| 6. Состояние контактного соединения заземляющего зажима и заземляющего провода, эквипотенциального зажима и эквипотенциального провода. | Полностью открытая дверь шкафа не должна самопроизвольно закрываться |
| 7. Состояние рабочей поверхности конфорок | Контактное соединение заземляющего и эквипотенциального проводов должно быть плотным |
| 8. Исправность ТЭН. С помощью омметра проверить сопротивление каждого ТЭН | Рабочая поверхность конфорок не должна иметь трещин |
| Учитывая количество параллельно соединенных ТЭН, сопротивление должно быть, Ом: группы из 2х ТЭН -19,3±2 |
Групповой комплект ЗИП поставляется на 30 изделий и предназначен для проведения гарантийного ремонта.
Порядок разборки и способы ее исполнения приведены в таблице 5
Таблица 5
| Цель работы | Способ выполнения | Инструмент |
| 1. Проверка состояния контактных соединений токоведущих частей и подтягивание крепежных соединений: магнитного пускателя, электронагревателей, блока зажимов датчика-реле температуры, термоограничителя, выводных концов, заземляющих зажимов | Выдвинуть поддон 16 (рис.1), снять стол 1, открыть дверь шкафа 6, отвернуть винты, открыть панель 7, снять облицовку, отвернуть винты крепления шкафа, выдвинуть шкаф (если плита прикреплена к полу), если не прикреплена - снять заднюю облицовку | Отвертка, гаечный ключ |
| 2. Замена переключателей ТПКП, блока зажимов | открыть панель 7, предварительно сняв ручки переключателей 8,11, датчика-реле температуры 12, отсоединить провода | Отвертка и резиновые пластины |
| 3. Замена конфорки спирали | Выдвинуть поддон 16 (рис.1), снять стол 1, отсоединить выводные концы спиралей конфорки, предварительно отвернув в гайку крепления конфорки 3 к каркасу. После замены спирали уложить новые прокладки (для ПЭ-0,51Ш). Для ПЭ-0,48Ш - вместо стола поз. 1 снять борта п.2 | Отвертка, гаечный ключ |
| 4. Замена электронагревателей, датчика-реле температуры, термоограничителя | Отвернуть винты крепления панели 7, открыть панель, предварительно сняв ручки переключателей 8, 11 и датчика-реле температуры 12, резиновые пластины, снять облицовку, отвернуть винты крепления шкафа, выдвинуть шкаф, отвернуть гайки крепления электронагревателей термобаллонов датчика-реле температуры 12 и термоограничителя. Если плита не прикреплена - снять заднюю облицовку | Отвертка, гаечный ключ |
| 5. Подтягивание пружины | Отвернуть винты крепления наружной облицовки двери 6, снять ее, отвернуть винт крепления стопора, снять стопор, завести пружину, установить стопор, установить наружную облицовку двери | Отвертка, гаечный ключ |
14.10.2020 16:21:28
Комментарии: 0
Просмотры: 4331
