Инструкция по эксплуатации к плите Gorenje E 55203, E51102, E132, E52

Инструкция по эксплуатации к плите Gorenje E 55203, E51102, E132, E52

Инструкция по эксплуатации к плите Gorenje E 55203, E51102, E132, E52

Комплектующие для плиты

Конфорки

Расположение Конфорки фото
Передняя левая Конфорка для электроплиты 180 мм, 2 кВт, 220 В (экспресс)
Передняя правая Конфорка для электроплиты 145 мм, 1.5 кВт, 220 В (экспресс)
Задняя левая Конфорка для электроплиты 145 мм, 1.5 кВт, 220 В (экспресс)
Задняя правая Конфорка для электроплиты 180 мм, 2 кВт, 220 В (экспресс)


Оригинальные переключатели для Gorenje E 55203 AW

Расположение Модель фото

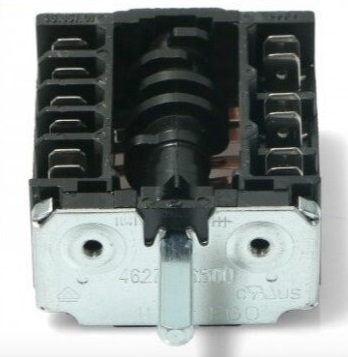

Для жарочного шкафа

EGO 46.27266.813


Аналоги переключателей для конфорки и жарочного шкафа

Расположение Модели фото
Для конфорки Переключатель ПМЭ-27-2375 П, вал 23 мм (ПМ-7 856)
Для жарочного шкафа Переключатель ПМЭ-27-2353 П, 5 позиций, вал 23 мм (ПМ-5 880)


Провод для электрической плиты



Тэны для жарочного шкафа

Модель фото

Нагревательный элемент (ТЭН) конвекционный для духового шкафа Gorenje (Горенье) 2200W - 379201



Расположение Изделие Фото
Жарочный шкаф Лампа подсветки
Жарочный шкаф Лампа подсветки с плафоном


ОБЩИЕ РЕКОМЕНДАЦИИ

Проверьте, соответствуют ли данные о напряжении, указанные на заводском типовом щитке, данным напряжения Вашей электрической сети.
Плита должна быть присоединена к электросети согласно схеме электроприсоединения.
Монтаж, подключение, ввод плиты в эксплуатацию и ремонт может выполнить только уполномоченная сервисная организация, имеющая разрешение (лицензию) соответствующих служб Государственного надзора.
О проведении этих операций специалист уполномоченной сервисной организации обязан сделать соответствующие записи в „Гарантийном талоне“ с обязательным подтверждением подписью и печатью. При отсутствии данных записей „Гарантийный талон“ будет считаться недействительным и обязательства по гарантийному ремонту снимаются.
Уполномоченная сервисная организация, вводящая плиту в эксплуатацию, должна в дальнейшем производить её техническое обслуживание и, при необходимости, выполнять ремонт в гарантийный период.
В линию электросети, перед плитой, для отключения всех линий электросоединений плиты, необходимо установить отключающее устройство (далее, как “главный выключатель”), расстояние между контактами у которого в разомкнутом состоянии минимально 3 мм.
• Плита предназначена только для теплового приготовления пищи. Недопустимо использовать плиту с целью отапливания помещения, так как это может привести к нарушению функции плиты из-за чрезмерной тепловой нагрузки.

ВНИМАНИЕ!

Если произойдёт повреждение стеклокерамической варочной панели, образуются трещины или посечка стекла, немедленно отключите плиту от электросети и обратитесь в уполномоченную сервисную организацию.

ПАНЕЛЬ УПРАВЛЕНИЯ


1. Ручка переключателя левой передней электроварочной зоны / электроконфорки
2. Ручка переключателя левой задней передней электроварочной зоны / электроконфорки
3. Ручка переключателя правой задней передней электроварочной зоны / электроконфорки
4. Ручка переключателя правой передней передней электроварочной зоны / электроконфорки
5. Ручка термостата духовки
6. Ручка переключателя функций духовки
7. Лампочка сигнальная функций термостата
8. Лампочка сигнальная рабочего состояния плиты
9. Таймер
10. Электронной программатор

РЕКОМЕНДАЦИИ ДЛЯ ПЕРВОГО ПРИМЕНЕНИЯ ПЛИТЫ

Снимите с плиты упаковку.
Различные части и компоненты упаковки могут быть использованы вторично, поэтому поступайте с ними в соответствии с рекомендациями данного “Руководства ...”.
Плиту и её принадлежности. надо вымыть или очистить

ДУХОВКА

ручку переключателя функций духовки установите в положение “Статический нагрев духовки верхним и нижним нагревательными элементами, ручку термостата духовки установите на температуру 250°С, оставьте духовку с закрытыми дверцами включенной в течение 1 часа, выполнив данную операцию, а затем тщательно проветрив помещение, устраните тем самым из духовки запах от консервации.

ВНИМАНИЕ!

Перед первым использованием духовки удалить все наклейки из духовки двери

ОБСЛУЖИВАНИЕ ПЛИТЫ

ПРЕДУПРЕЖДАЕМ!

Прибор могут обслуживать только взрослые! В помещении с установленной электрической плитой недопустимо оставлять детей без присмотра!!!
Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.
Дети должны находиться под контролем для недопущения игры с прибором.

Электрическая плита - прибор, который требует постоянного внимания в период его эксплуатации.

Вес противня с приготавливаемым блюдом, вставляемого в пазы или решётки боковых стенок духовки, может быть максимально 3 кг. Вес противня с приготавливаемым блюдом, устанавливаемого на решётку, может быть максимально 7 кг.

СТОЛ ВАРОЧНЫЙ - ЭЛЕКТРОКОНФОРКА

Управление нагревателыным элементом электроварочной зоны выполняется с помощыю переключателя, имеющего 6-ти ступенчатую регулировку мощности.
Наибольшая мощность электроварочной зоны будет достигнута на ступени “6”, наименышая - на ступени “1”.


СТОЛ ВАРОЧНЫЙ - ЭЛЕКТРОВАРОЧНОИ ЗОНЫ

Управление нагревательным элементом электроварочной зоны выполняется с помощью переключателя, имеющего 6-ти ступенчатую регулировку мощности.. Наибольшая мощность электроварочной зоны будет достигнута на ступени “6”, наименьшая - на ступени “1”.
Приготовление зоны оборудованы ограничителем, что избежать ее перегрева. Есть остальные тепла индикатор для каждой зоны в передней части плиты. Это показывает, что конфорка горячая.

ПРАВИЛА ПОЛЬЗОВАНИЯ ПЛИТОИ СО СТЕКЛОКЕРАМИЧЕСКОЙ ПАНЕЛЬЮ

Нагревается только та часть поверхности панели, которая обозначена графически. Остальная часть поверхности остаётся относительно холодной и её можно использовать, если необходимо отставить кастрюлю с варочной зоны.
Красное излучение от нагревательного элемента может под определённым углом зрения просвечивать через толщину плоскости панели в области обозначенной зоны.
Не используйте варочную панель с иной целью, например, как рабочую поверхность кухонного стола.
Стеклокерамическая панель не должна применяться для отапливания помещения.
Избегайте нагрева пустой эмалированной посуды, так как этим можно повредить панель, а при сдвиге посуды панель можно поцарапать.
Непригодны для использования кастрюли с рифлёным дном или с заусенцами на дне, которыми можно панель поцарапать.
• Случайно поцарапать панель можно песком, попавшим на неё при чистке овощей, остатками чистящего средства, а также острыми гранями перстней.
При приготовлении пищи нужно пользоваться посудой с ровным дном, диаметр которой не должен быть меньше, чем диаметр варочной зоны, чтобы не произошло срабатывание ограничителя температуры в результате перегрева варочной зоны.
Варочную панель содержите сухой и чистой. При необходимости, попавшие на варочную зону в момент приготовления куски пищи нужно удалить немедленно скребком из принадлежностей плиты, а окончательную очистку стеклокерамической панели выполнить сразу же, после окончания приготовления пищи.
Попавшие на панель сахар, варенье, мармелад и т.п., необходимо очистить моментально, так как длительное воздействие остатков этих продуктов может нарушить структуру стеклокерамической панели.
При приготовлении пищи посуда не должна касаться или устанавливаться на лакированную раму стеклокерамической панели.
Используйте накопленное тепло электроварочной зоны, отключая её перед окончанием готовки.
При варке прикрывайте кастрюлю крышкой, а электрическую мощность электроварочной зоны регулируйте так, чтобы не нужно было сдвигать или снимать крышку.

ВНИМАНИЕ!

Завод-изготовитель не несёт ответственность за дефекты стеклокерамической панели, которые воз ни кл и в резул ьтате неп рави л ьн ых манипуляций или при применении нерекомендованной для использования посуды.

Завод-изготовитель не несёт ответственность за дефекты стеклокерамической панели, которые воз ни кл и в резул ьтате неп рави л ьн ых манипуляций или при применении нерекомендованной для использования посуды.

УПРАВЛЕНИЕ ДУХОВКОЙ

ДУХОВКА

На верхней стенке духовки расположены верхний нагревательный элемент с нагревательным элементом гриля. Нижний нагревательный элемент расположен под дном духовки.

УПРАВЛЕНИЕ ДУХОВКОЙ

Ручку переключателя функций духовки, которую можно поворачивать влево и вправо, установите на требуемую функцию. Ручку термостата установите на требуемую температуру.
Температура внутри духовки поддерживается термостатом на выбранной величине в диапазоне от 50 до 250°C. Ручку термостата можно поворачивать только вправо, до максимальной температуры, и обратно (установленная температура уменьшается), до нулевого положения.

При насильном повороте ручки за нулевое положение может произойти механическое повреждение термостата!

Завод-изготовитель не несёт ответственность за дефекты стеклокерамической панели, которые воз ни кл и в резул ьтате неп рави л ьн ых манипуляций или при применении нерекомендованной для использования посуды.

ОПИСАНИЕ ФУНКЦИЙ ДУХОВКИ





Освещение духовки, включено в каждом из следующих положений переключателя


Статический нагрев духовки верхним и нижним нагревательными элементами. Термостат можно установить на температуру в диапазоне 50 - 250°C.


Приготовление пищи на гриле с использованием инфракрасного излучения. Термостат устанавливается на максимальную температуру.


Гриль с использованием вентилятора. Поток тёплого воздуха создаст более высокую температуру в верхней части духовки (над решёткой или противнем). Термостат можно установить на температуру в диапазоне 50 - 250°C.
Рекомендация. Данная функция применяется при приготовлении пищи на гриле или при жарке больших кусков мяса при более высокой температуре. Дверца духовки должна быть закрыта.


Тепло от верхнего и нижнего нагревательных элементов распределяется с помощью вентилятора.

Поток тёплого воздуха создаст равномерную температуру по всему объёму духовки. Термостат можно установить на температуру в диапазоне 50 - 250°C.
Рекомендация. Данная функция применяется и при выпечке на двух противнях одновременно, особенно в тех случаях, когда при приготовлении некоторых блюд необходимо иметь равномерную температуру с обоих сторон противня.


«СИСТЕМА ПРИГОТОВЛЕНИЯ ПИЦЦЫ»

Этот новый режим идеально подходит для приготовления пиццы. Пицца готовится в предварительно разогретой духовке при температуре приблизительно 190-210 °C. Лоток с пиццей устанавливается на нижнем уровне направляющих на 15-20 минут в зависимости от размера пиццы. Время приготовления указано только в информационных целях (оно зависит от типа пиццы).


Зона разогрева. Сохранение готовых блюд теплыми
(решетка для запекания устанавливается на втором уровне)
Используйте эту функцию для разогрева готовых блюд. Установите температуру 70 °С и поместите блюдо на опорную решетку, установленную на втором уровне направляющих.
Выберите время разогрева на свое собственное усмотрение, но убедитесь, что оно не слишком короткое, иначе блюдо будет недостаточно разогрето.


Нижний нагреватель / Aqua clean Работает только нижний нагреватель духовки. Этот режим выбирайте в том случае, если Вам необходимо запечь блюдо снизу (например выпечка сочного мучного изделия с фруктовой начинкой). Нижний нагреватель / Aqua clean может использоваться также при очистке духовки. Подробности в связи с очисткой можете прочитать в главе «Уход и обслуживание».

Требуемое время и температура, необходимые для приготовления каждого вида блюда, могут быть более точно установлены в соответствии с Вашим опытом и навыком.

50 - 70°C - cушение
80 - 100°C - стерилизование
130 - 150°C - тушение
180 - 220°C - выпечка изделий из теста
220 - 250°C - приготовление мяса

Точные температурные величины необходимо испытать для каждого типа блюд и способа приготовления. Перед вкладыванием пищевых продуктов, необходимо в некоторых случаях духовку сначала предварительно подогреть. Если температура еще недостаточная, светит сигнальная лампочка термостата. При достаточной температуре погаснет.
Решетку, на которой поставлен противень или утятница, засунуть на средний фальц духовки. Дверки в течение печения желательно не открывать, так нарушается тепловой режим духовки, продлевается время печения и блюдо может подгореть.
Дверцу духовки во время выпечки по возможности не открывайте. Частое открывание дверцы приводит к тому, что нарушается температурный режим духовки, продлевается время выпечки, а приготавливаемое блюдо может пригореть.

БЛЮДА НА ГРИЛЕ

Гриль проводится с закрытыми дверками духовки.
Позиция размещения решетки зависит на общем весе и виде сырья.
Решетку с сырьем джля гриля поместим чем повыше.

ГРИЛЬ

Приготовленные продукты уложите на решётку для гриля.
Решётку засуньте в пазы на боковых стенках духовки так, чтобы та часть решётки, на которой расположено меньше перемычек, была впереди. Под решётку, в более низкие пазы боковых стен или на дно духовки, рекомендуем установить противень, чтобы туда мог стекать образующийся при жарке жир.

ВНИМАНИЕ!

При приготовлении пищи на гриле доступные части плиты (дверца духовки и т.п.) могут чрезмерно нагреваться! Не разрешайте детям находиться вблизи плиты!

МЕХАНИЧЕСКИЙ ТАЙМЕР

УПРАВЛЕНИЕ ДУХОВКОЙ С ПОМОЩЬЮ ТАЙМЕРА

Таймер предназначен для установки времеи работы духовки.  Если духовка неработает, то таймер можно использовать как часы. Время работы духовки или чвсов можно установить в диапазоне от 0 до 120 минут.

Ручка таймера имеет 3 основных положения:
В положении «ВЫКЛЮЧЕНО» (OFF) духовка не работает. Манипулациями переключателя функций духовки и термостатом духовки нельзя включить.
В положении «ВКЛЮЧЕНО ПОСТОЯННО» (“CONSTANTLY ON”) духовкой можно правлять ручками переключателя функций духовки и термостата (нормальная работа духовки), таймер не работает.
В положении «ВКЛЮЧЕНО» (ON) можно ручкой таймера установить время работы духовки в диапазоне от 0 до 120 минут. Установленное время можно изменить поворотом ручки вправо (от 0 до 120) и оборотно. По истечении установленного времени позвучит звуковой сигнал и духовка отключится. После отключения духовки таймер можно использовать как часы. По истечении установленного времени позвучит звуковой сигнал.

УПРАВЛЕНИЕ ДУХОВКОЙ ПРИ ПОМОЩИ ЭЛЕКТРОННОГО ПРОГРАММАТОРА

Электронной программатор-таймер предназначен для выключения духовки по истечении предварительно заданного периода времени. Состояние включения и выключения электронного программатора сигнализируется зажиганием символа (8 - кастрюли) посередине дисплея. Дисплей, изображающий информацию о времени, горит постоянно. Питание электронного программатора обеспечено только из сети, при прекращении подачи электроэнергии и последующем возобновлении питания, программатор остаётся выключенным (мигают цифры 0.00 + символ 6) и необходимо снова настроить точное время.


1. Кнопка настройки звукового сигнала
2. Кнопка настройки продолжительности работы
3. Кнопка настройки конца работы
4. Кнопка настройки (-)
5. Кнопка настройки (+)
6. Символ «АВТО» - горит с начала настройки до завершения работы Символ «АВТО» - мигает, как только работа закончена
7. Символ горит - если духовка работает
8. Символ - таймер

ДУХОВКА РАБОТАЕТ В ДВУХ РЕЖИМАХ

Без применения электронного программатора (в таком случае на дисплее должен гореть символ кастрюли (8) - если не горит, то нажмите одновременно на кнопки 2 и 3, иначе духовка не работает). Дальше управление плитой выполняется при помощи двух кнопок управления - термостата и переключателя функций духовки.
С применением электронного программатора (для управления им следует действовать в ниже указанном порядке). Температура и режим настраиваются при помощи регуляторов духовки.

НАСТРОЙКА ЭЛЕКТРОННОГО ПРОГРАММАТОРА НА ДНЕВНОЕ ВРЕМЯ

После подключения прибора к электросети на дисплее мигает символ 0.00. На часах следует настроить точное время, одновременно нажав кнопки 2 и 3 (загорится 0.00 символ 8). Кнопками 4 и 5 настроить время дня.

РУЧНОЕ УПРАВЛЕНИЕ ФУНКЦИЯМИ ДУХОВКИ

Если хотите использовать духовку без программирования, то не должен гореть символ 6. Поэтому следует всегда проверить часы программатора: если горит символ 6, то следует одновременно нажать на кнопки 4 и 5. Как только символ 6 исчезнет, можно пользоваться духовкой без программирования!
При помощи электронного программатора можно программировать работу духовки двумя способами:

ПОЛУАВТОМАТИЧЕСКИ:

- духовка немедленно работает и по истечении заданного времени автоматически выключится

АВТОМАТИЧЕСКИ

- настройка автоматического включения и выключения духовки

ПОЛУАВТОМАТИЧЕСОЕ ФУНКЦИОНИРОВАНИЕ

У данного способа программирования определите время работы духовки (продолжительность). Максимальный возможный период настройки - 23 часа и 59 минут!

ПОРЯДОК ПОЛУАВТОМАТИЧЕСКОГО ФУНКЦИОНИРОВАНИЯ

Примеры для наглядности:
Продолжительность работы - 1 час 20 минут (1.20). Настройка продолжительности работы:
Нажать на кнопку 2 (появится 0.00, символ 8) и нажимать на кнопку 5, пока не появится 1.20. В ходе настройки будет изображен также символ 6. Через 5 секунд на электронном дисплее появится точное время, а символ 6 горит.
Включить духовку: Соответствующей кнопкой настроить систему нагревания и температуру в духовке.
Духовка работает непосредственно после включения (начинает печь); в ходе выпечки горят символы 6 и 8.
По истечении заданного периода времени - в данном случае через 1 час и 20 минут  - духовка автоматически выключится (выпечка закончена)  - прозвучит прерывистый акустический сигнал, который можно выключить, нажав на кнопку 1, 2 или 3. Через 2 минуты сигнал автоматически выключится.  - символ 8 исчезнет  - мигает символ 6.
Выключить духовку и нажать одновременно на кнопки 2 и 3, чтобы погас символ 6! Как только символ 6 исчезнет, духовка готова к ручному управлению функциями.

АВТОМАТИЧЕСКОЕ ФУНКЦИОНИРОВАНИЕ

У данного способа программирования определяете время работы духовки (продолжительность) и завершение функционирования (конец работы). Максимальная возможная настройка и конец работы - 23 часа и 59 минут (настройка конца работы = время дня + 23 часа 59 минут).

ВНИМАНИЕ!

Если духовка не будет включена соответствующими кнопками, то она не будет работать в автоматическом режиме!

ПОРЯДОК АВТОМАТИЧЕСКОГО ФУНКЦИОНИРОВАНИЯ

Пример для наглядности:

Продолжительность работы - 1 час 20 минут (1.20), конец работы в 13.52.

Убедиться, что на часах настроено точное время дня.

Настройка продолжительности работы:

Нажать на кнопку 2 (появится 0.00 и символ 8), нажимать на кнопку 5 до появления 1.20 (в ходе настройки дополнительно появится символ 6). Через 5 секунд на дисплее появится время дня, а символы 6 и 8 горят.
Настройка конца работы: нажать на кнопку 3, дальше кнопками 4 и 5 настроить время 13.52 -время, когда духовка должна прекратить работу (появится ближайшее окончание работы = время дня + заданная продолжительность, пока не появится 13.52, когда работа будет прекращена). Через 5 секунд после отпускания регулятора на дисплее появится время дня и горит символ Символ 8 исчезнет (опять загорится, как только духовка будет включена).
Включить духовку. Соответствующими кнопками настроить систему подогрева и температуру выпечки
Духовка автоматически включится (в данном случае - в 12.32) (начало выпечки), работает на протяжении 1 часа и 20 минут и выключится в 13.52. В ходе работы горит символ 8.
Как только духовка выключится:

- прозвучит прерывистый звуковой сигнал, который можно выключить, нажав на кнопку 1, 2 или 3. Через 2 минуты звуковой сигнал автоматически выключится.
- символ 8 исчезнет
- мигает символ 6.

Выключить духовку и одновременно нажать на кнопки 2 и 3, чтобы исчез символ 6! Как только символ 6 исчезнет, духовка готова к ручному управлению её работой!

ТАЙМЕР

Ещё одной функцией электронного программатора является функция таймера, которую можно активировать, нажав на кнопку 1. На дисплее изобразится 0.00. Кнопками 4 и 5 настроим необходимое время. На дисплее загорится символ 7. Время, настроенное таймером, можно контролировать, нажимая на кнопку 1. По истечении заданного времени прозвучит звуковой сигнал. Звуковой сигнал можно выключить, нажав на кнопку 1,2 или 3.

НАСТРОЙКА ВЫСОТЫ ТОНАЛЬНОСТИ

Электронной программатор должен находиться в режиме дневного времени
Нажав на левую кнопку 4, избрать высоту тональности из трех возможных уровней.
Настроенную высоту тона электронной выключатель времени сохранит до ближайшего изменения или до выключения питания, когда настройка возвращается к самой высокой тональности.

ПРИМЕЧАНИЕ:

Выполнив любое изменение, подождите 5 секунд, которые необходимы для записи изменения в память

УХОД ЗА ПЛИТОЙ

В целях безопасности перед проведением ухода выполните следующее:
все ручки переключателя электроконфорки, ручки переключателя функций духовки и термостата установите в положение “ВЫКЛЮЧЕНО”;  • отсоедините плиту от линии электросети;
подождите, пока плита остынет.

ОЧИСТКА ВНЕШНЕЙ ПОВЕРХНОСТИ
Поверхность плиты очищайте при помощи мокрой тряпки или губки с поверхностно-активным моющим средством. Затем вытрите насухо.
Жирные пятна устраните тёплой водой со специальным чистящим средством для эмали.
Никогда не пользуйтесь абразивными средствами, которые разрушают поверхность эмали и других применённых материалов.


Защищайте электроконфорки от попадания на неё воды. Очищайте конфорку без применения воды, а иногда можете нанести на неё тонкий слой растительного жира.

ВНИМАНИЕ!

Ободки конфорок выполнены из нержавеющей стали и из-за высокой температуры во время приготовления могутпожёлтеть. Это в пределах нормы. Пожёлтевшие участкиможно очистить обычными чистящими средствами дляметалла.Нельзя чистить ободки агрессивными чистящими средствамидля чистки посуды, так как они повреждают их.

ОЧИСТКА ВНЕШНЕЙ ПОВЕРХНОСТИ

Поверхность плиты очищайте при помощи мокрой тряпки или губки с поверхностно-активным моющим средством. Затем вытрите насухо.  Жирные пятна устраните тёплой водой со специальным чистящим средством для эмали. Никогда не пользуйтесь абразивными средствами, которые разрушают поверхность эмали и других применённых материалов.

НЕБОЛЬШОЕ ЗАГРЯЗНЕНИЕ

устраните влажной тряпкой. Остатки моющего средства смойте холодной водой, а всю поверхность панели тщательно вытрите. Следы, образовавшиеся от перекипевшей жидкости, можно устранить уксусом или лимоном.

СИЛЬНОЕ ЗАГРЯЗНЕНИЕ

устраните чистящим средством, которое нужно нанести на панель и растереть, не разбавляя его. Припечённые остатки пищи устраните с помощью скребка. Через некоторое время смойте средство холодной водой и вытрите насухо. Помните, что средство, которое останется несчищенным с панели, может быть при дальнейшем нагреве химически агрессивным.

ЗАГРЯЗНЕНИЯ ОТ САХАРА, МАРМЕЛАДА, ВАРЕНЬЯ, ЖЕЛЕ, СОКА И Т.П.

нужно устранить с горячей панели сразу же, специальным скребком, чтобы не произошла химическая реакция. После охлаждения панели очистите её обычным способом.

МЕТАЛЛИЧЕСКИЕ БЛЕСТЯЩИЕ ПЯТНА

возникают от трения по панели дна алюминиевой кастрюли или от применения непригодного чистящего средства. Устраняются пятна после очистки панели несколько раз обычным способом.

ИЗМЕНЕНИЕ ЦВЕТА НА ВАРОЧНОЙ ПАНЕЛИ

вызвано, в основном, вовремя неустранёнными, припечёнными остатками пищи. Это явление не влияет на функцию варочной панели и не вызвано изменениями в материале.

ОЧИСТКА ДУХОВКИ

Увлажните поверхность стенок духовки водой с синтетическим поверхностно-активным моющим средством или нанесите на них специальное моющее средство, предназначенное для очистки эмали, и, пользуясь щёткой и тряпкой, очистите.
Очищая духовку, не удаляйте припечённые остатки пищи при помощи острых металлических предметов.
Никогда не используйте абразивные чистящие средства, которыми можно повредить эмалированную поверхность.
Принадлежности духовки (решётку, противень и т.п.) вымойте губкой с синтетическим поверхностно-активным моющим средством или используйте моечную машину для посуды.

Aqua clean
Ручку вубора рехима работы духовки установите в положение . Установите ручку для регуляции температуры на 50° С. В противень залейте 0,4 литра воды и поместите противень в нижнюю направляющую духовки. После тридцать минут остатки пищи на эмали духовки смягчатся и можно их стереть влажной тряпкой.

ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ ДУХОВКИ

При замене лампочки рекомендуем соблюдать  следующий порядок:
проконтролируйте, чтобы все ручки на панели управления были установлены в положение “ВЫКЛЮЧЕНО”,
выключите главный выключатель на линии подвода электроэнергии к плите,
снимите плафон с лампочки, выкрутив его влево,
выкрутите дефектную лампочку и вкрутите новую,
наденьте плафон на лампочку, вкрутив его вправо, включите главный выключатель.

ПРИМЕЧАНИЕ:
Для освещения духовки применяется лампа
T 300°, E14, 230/240 B, 25 Вт.
1. Плафон
3. Патрон
4. Задняя стенка духовки

РЕКЛАМАЦИЯ

В случае возникновения в период гарантийного срока неисправностей, не устраняйте их самостоятельно, а сообщите о них в магазин, в котором Вы плиту приобрели, или в уполномоченную сервисную организацию, которая ввела её в эксплуатацию. При этом обязательно предъявите „Гарантийный талон“, заполненный надлежащим образом. Без „Гарантийного талона“ рекламация заводом-изготовителем не принимается.

СПОСОБЫ ИСПОЛЬЗОВАНИЯ И ЛИКВИДАЦИИ ТАРЫ

Гофрированный картон, обёрточная бумага  - продажа в утильсырьё,  - в отходы макулатуры Деревянные подставки  - в специальные контейнеры,  - иное использование  Полиэтиленовые пакеты, пластмассовые детали  - в контейнеры для пластмассы


ЛИКВИДАЦИЯ ПЛИТЫ ПОСЛЕ ОКОНЧАНИЯ СРОКА СЛУЖБЫ

Данный прибор маркирован в соответствии с Европейской Директивой 2002/96/EG об обращении с вышедшими из употребления электрическими и электронными изделиями (waste electrical and elecronic equipment - WEEE).
Данной Директивой установлен единый европейский (EU) подход к использованию вторичных ресурсов.

РУКОВОДСТВО ПО МОНТАЖУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Установку необходимо провести соответственно дуйствительным нормативам и требованиям. Установку плиты должен проводить квалифицированный персонал., который должен установить плиту так. чтобы варочная плита находилась в горизонтальном положении, подключить к газовой и электрической сети и переконтролировать функции. Установка плиты должна быть подтверждена в Гарантийном письме.  В постоянном распределителе перед плитой должно быть установлено оборудование для отключения плиты от эл.сети, где расстояние разъединенных контактов всех полюсов мин. 3мм. Рекомендуемое подключение плиты - трехфазовое с помощью сетевого проводника тип  H05RR-F5G-1,5 (раньше CGLG 5Cx1,5), концы которого обработать соответственно рисунка.  Концы проводников необходимо зафиксировать против растрепки запресованными окончаниями. Для однофазового подключения использовать питающий кабель тип H05RR-F3G-4 (раньше GGLG 3Cx4), концы проводников зафиксировать соответственно рис.5. После укрепления коцов проводников под головки болтов в клеммнике, вложить кабель в коробку клеммника и обеспечить против выдергивания клипсой (рис.5). Наконец закрыть крышку коробки клеммника.  Установка плиты должна быть подтверждена в Гарантийном письме.

Плита должна быть установлена и подключена в соответствии с нормами и правилами, действующими в стране Покупателя.  Подключение, монтаж и ввод плиты в эксплуатацию должны быть выполнены квалифицированным специалистом уполномоченной сервисной организации.

Для подключения плиты рекомендуем использовать питающий кабель:

- мин. Cu 3 x 4 мм2 - для однофазового подключения (предохранитель 35 - 38 A соответственно типу)
- мин. Cu 5 x 1,5 мм2 - для трехфазового подключения (предохранитель 3x16 A)


ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ

В случае демонтирования и монтажа плиты, кроме стандартного использования, необходимо плиту отключить от эл.сети и обеспечить выключеное состояние.

При установке прибора необходимо провести следующие действия относительно функции прибора :
контроль правильного подключения к эл.сети
контроль функции нагревательных, управляющих и регулирующих элементов
демонстрация заказчику всех функций прибора и ознакомление относительно обслуживания и содержания

ПРЕДУПРЕЖДЕНИЕ:  Электрогазовая плита является прибором I класса степени защиты перед травмами электрическим током и должен быть соединен с предохранительным кабелем электрической сети.

МЕСТО УСТАНОВКИ ПЛИТЫ

Плита должна быть установлена и подключена в соответствии с нормами и правилами, действующими в стране Покупателя.

«Х» - минимальное расстояние соответственно рекомендации дымовытяжного устройства.

750 мм, далее производителя


РЕГУЛИРОВКА ВЫСОТЫ ПЛИТЫ

Установка плиты в горизонтальное положение или регулировка её по высоте выполняется с помощью 4х регулировочных винтов, которые входят в состав принадлежностей плиты.

ПРОЦЕСС

Вытащите ящик для хранения принадлежностей плиты,
плиту наклоните на одну сторону,
завинтите регулировочные винты в передние и задние отверстия перегородки на этой стороне,
плиту наклоните в противоположную сторону и подобным образом завинтите винты на другой стороне плиты,
плиту поставьте на место и отрегулируйте её горизонтальное положение с помощью отвёртки из пространства, откуда был вытащен ящик для хранения принадлежностей плиты.

ПРИМЕЧАНИЕ:

Регулировка плиты по высоте не является обязательным условием, и выполняется только в случае необходимости.

ПРИМЕЧАНИЕ:

Завод-изготовитель оставляет за собой право на небольшие инновации в ходе производства изделий.

ПРИНАДЛЕЖНОСТИ  ПЛИТЫ E 55203 A EC 55320 A EC 55320 AX
Решётка (шт.) + +
Противень глубокий (шт.) + +
Противень мелкий (шт.) + +
Регулировка высоты плиты + +

ТЕХНИЧЕСКИЕ ДАННЫЕ
Электрическая плита

Размеры плиты:
высота - ширина / глубина ( мм)
Стол варочный
Электрические варочные зоны
Левая задняя 145 mm (kW)
Левая передняя 180 mm (kW)
Правая задняя 180 mm (kW)
Правая передняя 145 mm (kW)
Духовка
Верхний элемент [кВт]
Нижний элемент [кВт]
Элемент гриля [кВт]
Двигатель вентилятора [Вт]
Освещение духовки [Вт]
Мин / мкс. температура в духовке
Присоединение к электрической сети
Мощность электрических частей плиты [кВт]

A - Самой эффективной
G - Наименее эффективной
Затрата энергии
Час (хвил.)
Затрата энергии !®1 /151
Час (хвил.)
Полезный объём духовки в литрах
Объём духовки :
МАЛЫЙ
СРЕДНИЙ
БОЛЬШОЙ
Громкость (дБ)
Наименьшее затрата энергии

E 55203 A EC 55320 A EC 55320 AX
A A
0,79 0,79
50 53,1
0,79 0,79
42,6 47
46 48


< <

46 46

1230 1230



Комментарии
400 руб. доставка по Москве. Доставка по России тариф ТК СДЭК
Наличный и безналичный расчет для физ. и юр. лиц.
Пункт самовывоза рядом с МЦК и Метро. Шоссе Энтузиастов.
Гарантия честной торговли.
0
false
false
true
Удалить
Изменить
tr
Онлайн курсы IT
