Инструкция по эксплуатации для переносной плиты CEZARIS ЭП НС 1001
Комплектующие для плиты
Конфорки
Конфорки | фото |
---|---|

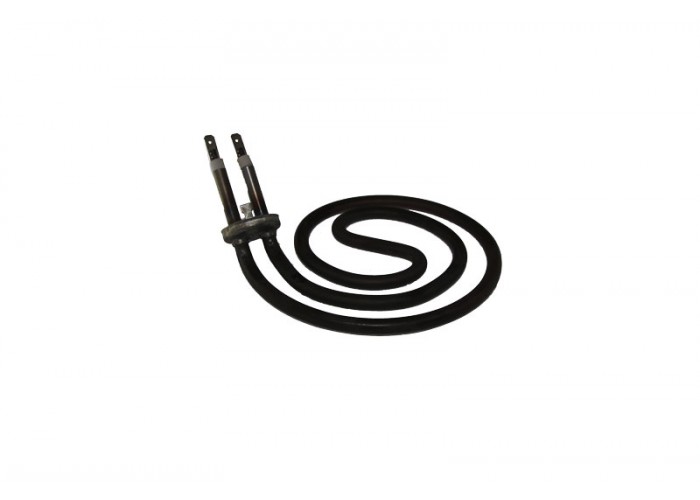

ТЭН конфорки для переносных электроплит универсальный 1.0 кВт | ![]() |

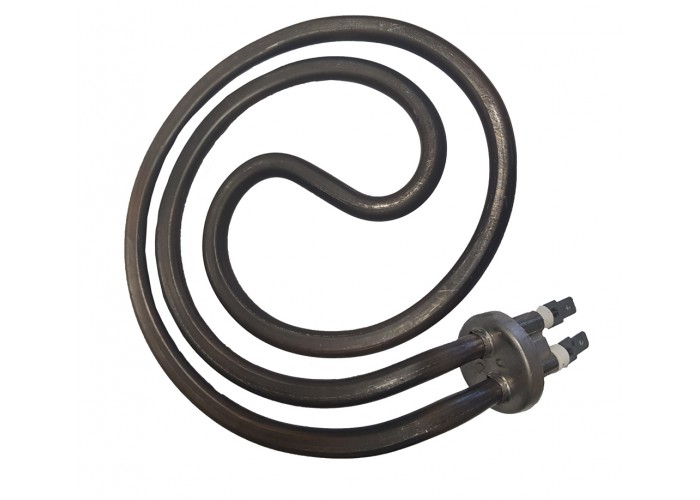

ТЭН конфорка улитка 83-2,5-7,4/1 T220 Фланец ФН-15 (001.68) 1.0 кВт | ![]() |
Оригинальные переключатели для CEZARIS ЭП НС 1001
Модель переключателя | фото |
---|---|
Переключатель БРМ для плиты Пскова, Россиянка, вал 15 мм | ![]() |
ЭЛЕКТРОПЛИТА НАСТОЛЬНАЯ ЭП Нс 1001 СТБ 1324-2002
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ИБМШ.332243.018 РЭ
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Благодарим Вас за то, что Вы остановили свой выбор на нашем изделии. Перед началом эксплуатации внимательно ознакомьтесь с настоящим руководством по эксплуатации и следуйте его рекомендациям.
При покупке электроплиты необходимо убедиться в наличии даты продажи, подписи продавца и штампа магазина. Требуйте от продавца проверки в Вашем присутствии работоспособности и комплектности электроплиты.
1. Общие указания
Настоящее руководство по эксплуатации устанавливает правила эксплуатации и содержит описание и сведения по назначению, использованию, транспортированию и хранению электроплиты настольной ЭП Нс 1001 СТБ 1324-2002 (в дальнейшем «электроплиты»).
Электроплита предназначена для бытового и аналогичного применения:
- в местах общественного питания в магазинах, офисах и других рабочих местах;
- в фермерских хозяйствах;
- потребителями в гостиницах, отелях и других местах, предназначенных для проживания;
- в местах, предназначенных для ночлега и завтрака.
2. Технические требования
Основные параметры электроплиты приведены в таблице 1.
Таблица 1
Наименование параметра | Значение параметра |
Номинальное напряжение, В | 220 |
Род тока | Переменный |
Номинальная потребляемая мощность электроконфорки, кВт: | 1 |
Расход электроэнергии при работе электроконфорки за 1 час, кВт/ч | от 0,2 до 1 |
Средний КПД ТЭН-конфорки, %, не менее | 64 |
Количество электроконфорок, шт. | 1 |
Регулирование мощности | бесступенчатое |
Класс защиты | 0 |
Тип нагревательного элемента | ТЭН |
Время нагрева электроконфорок до рабочей температуры, мин., не более | 4 |
Габаритные размеры, мм, не более | 267х240х72 |
Масса, кг, не более | 1 |
Масса серебра, г (контакты) | 0,1544 |
Срок службы, годы | 10 |
2. Комплектность
В комплект поставки электроплиты входят: электроплита - 1 шт., руководство по эксплуатации - 1 шт., коробка упаковочная - 1 шт.
3. Требования безопасности
- Перед включением электроплиты в электросеть убедитесь в исправности шнура, вилки и розетки.
- Все работы по ремонту и чистке производите только при отключенной от электросети электроплите.
- На электроконфорку должна устанавливаться посуда, у которой плоскость нагреваемой поверхности максимально соприкасается с рабочей поверхностью электроконфорки.
- Не допускается попадание влаги внутрь электроплиты.
- Ремонт электроплиты по истечении гарантийного срока службы должен производиться только в мастерских по ремонту бытовой техники.
- Поврежденный шнур можно заменять только в ремонтной мастерской или на предприятии - изготовителе.
- Если в настоящем руководстве по эксплуатации, в таблице 1 указан класс защиты -«0», то электроплиту необходимо эксплуатировать с устройством защитного отключения, имеющим следующие значения параметров: номинальный ток нагрузки - до 6,3 А, номинальное напряжение - 220В, номинальный отключающий дифференциальный ток (ток утечки) должен быть не более 10 мА.
- Электроплита не предназначена для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.
Дети должны находиться под контролем для недопущения игры с прибором.
- Электроплита не предназначена для приведения в действие внешним таймером или отдельной системой дистанционного управления.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
- использовать электроплиту для обогрева помещения;
- оставлять без надзора включенную в электросеть электроплиту во избежание пожара;
- держать вблизи включенной электроплиты легковоспламеняющиеся вещества;
- ставить электроплиту ближе 100 мм от стен помещения;
- ставить на электроплиту посуду, выступающую за габариты электронагревателя более чем на 20 мм, а также ведро, имеющее диаметр дна более 170 мм;
- ставить на электроконфорку посуду весом более 10 кг;
- проверять нагрев электроконфорки прикосновением руки во избежание ожогов;
- производить чистку поддона при подключённой к сети электроплитке.
4. Устройство
Устройство электроплиты приведено в приложении А.
Электроплита состоит из корпуса (1); электроконфорки, состоящей из электронагревателя (2), кронштейна (5) и поддона (4); ручки регулятора мощности (3); светосигнальной арматуры (6); шнура (7).
Примечание - в связи с постоянным усовершенствованием конструкции электроплиты могут иметь непринципиальные схемные и конструктивные изменения, не ухудшающие качества изделия.
5. Подготовка к работе
Перед включением в электросеть электроплиту необходимо установить в месте, удобном для пользования, обеспечив её устойчивость в горизонтальном положении.
Перед включением электроплиты в сеть проверьте соответствие напряжение сети напряжению, указанному в маркировке на электроплите.
6. Порядок работы
Вставьте вилку шнура в розетку электросети и поверните ручку регулятора мощности по часовой стрелке. Включение лампочки светосигнальной арматуры сигнализирует о включении электронагревателя на минимальную мощность. Продолжением вращения осуществляется бесступенчатое увеличение мощности до выбранного или максимального значения. Отключение электроплиты происходит при возвращении ручки регулятора мощности в исходное положение, т.е. вращением ручки регулятора мощности в обратном направлении. Затем необходимо вилку шнура отключить от электросети.
Необходимо учитывать, что световой индикатор и электронагреватель автоматически включаются и выключаются в соответствии с заданным режимом работы.
С целью экономии электроэнергии рекомендуется при достижении необходимой температуры приготавливаемой пищи регулятор мощности переключить на меньшую мощность нагрева.
7. Техническое обслуживание
Корпус и поддон электроплиты необходимо чистить в охлажденном состоянии теплой водой с мылом или пастой. Применение наждачного полотна и абразивных материалов не допускается.
Перед чисткой поддона необходимо поставить ручку регулятора мощности в положение «0» и вынуть вилку из розетки.
Рекомендуемое положение электронагревателя во время чистки поддона приведено в приложении Б.
Для чистки поддона электроконфорки необходимо:
- повернуть электронагреватель вокруг оси вращения;
- вынуть кронштейн;
- произвести чистку;
- по окончании чистки кронштейн положить на поддон, вернуть электронагреватель в исходное положение.
8. Хранение и транспортирование
Электроплиту необходимо хранить в сухом отапливаемом помещении при температуре от +5 до +40 0С, относительной влажности воздуха не более 80 %.
При транспортировании должна быть исключена возможность перемещения электроплиты внутри транспортного средства. На транспортной таре нанесены манипуляционные знаки: «Хрупкое. Осторожно», «Боится сырости».
9. Утилизация
Если вы хотите заменить старую электроплиту, необходимо обратиться в организацию, осуществляющую надзор, за бытовыми приборами, по разъяснению порядка утилизации.
В случае, если электроплита будет отправлена на свалку, помните, что, попав в детские руки, она может привести к несчастному случаю. Позаботьтесь о том, чтобы сделать ее максимально безопасной. Обрежьте шнур питания.
11. Гарантии изготовителя
Гарантийный срок эксплуатации электроплиты - 2 года со дня продажи через торговую сеть, за исключением электроплиты, установленной в общежитии или других местах общего пользования, при соблюдении условий эксплуатации, хранения и транспортирования.
Гарантийный срок эксплуатации электроплиты, установленной в общежитии или других местах общего пользования, - 6 месяцев со дня продажи через торговую сеть.
При отсутствии отметки о продаже в руководстве по эксплуатации срок эксплуатации отсчитывается с даты изготовления электроплиты.
При обнаружении производственного дефекта в течение гарантийного срока эксплуатации ремонт электроплиты будет произведен на предприятии - изготовителе.
Предприятие - изготовитель не возмещает ущерб за дефекты, появившиеся по истечении гарантийного срока, а также в результате нарушения правил пользования, разборки, небрежного хранения и транспортирования электроплиты.
От частных лиц претензии о некомплектности электроплиты не принимаются. Комплектность необходимо проверять в магазине.
Приложение Б
(обязательное)
Рекомендуемое положение электронагревателя во время чистки поддона

Рис.Б.1 Рекомендуемое положение электронагревателя во время чистки поддона
Приложение А
(обязательное)
Устройство электроплиты
Обозначения на рисунке:
1 - корпус
2 - электронагреватель
3 - ручка регулятора мощности
4 - поддон
5 - кронштейн
6 - светосигнальная арматура
7 - шнур
Рис. А.1 Устройство электроплиты
