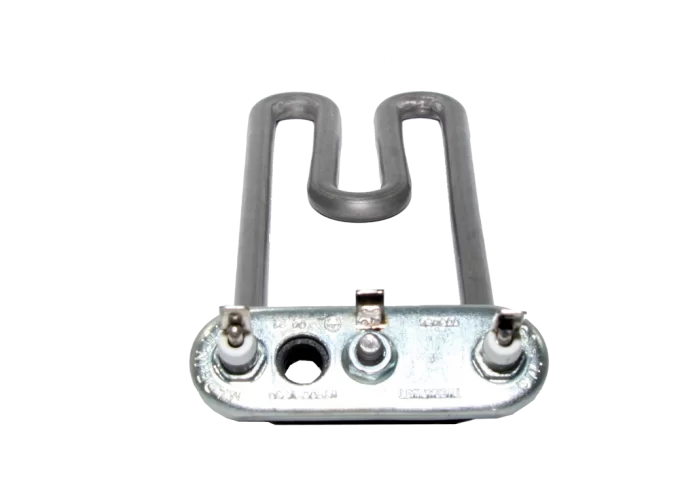

Тэн для стиральной машины Bosch, Siemens 1900W 225 мм изогнутый с отверстием

Модель	Фото
Антивибрационные подставки для стиральной машины SKL
Антивибрационные подставки для стиральной машины

Знакомство с машиной

Посмотрите на рисунки  изображенные на раскладывающихся страницах данной инструкции.

Рис. :

1 защитная крышка

2 кювета для моющих средств со съемной планкой с изображением легенды программ (рис. )

3 панель управления (изображение символов или букв, в зависимости от исполнения стиральной машины)

4 дверка загрузочного люка

5 ручка дверки загрузочного люка

6 цокольная панель

7 типовая табличка

8 насос- за цокольной панелью

9 ножки, регулируемые по высоте.

Рис.

10 - клавиша ”Вкл./ Выкл."

11  - клавиша "Остановка полоскания”

12 переключатель выбора температуры

13 переключатель выбора программ

14 лампочка индикации режима работы.

Рис. :

15 сливной шланг.

Кроме того, на обратной стороне машины Вы найдете подводящий шланг.

На рисунке  изображено, как его подключить. Описание процесса подключения Вы найдете на стр. 56.

Рис. .

Клавиши управления

(включение / выключение и дополнительные функции)

Рис. .

 - включение / выключение

Клавиша в нажатом состоянии: машина запускает выбранную программу. Лампочка индикации режима работы загорается.

Внимание: в целях Вашей безопасности машина не начинает работать до тех пор, пока дверка загрузочного люка не будет как следует закрыта, это возможно даже в том случае, если лампочка горит и клавиша "Вкл. / Выкл.’’ нажата.

В процессе стирки дверка люка не открывается. Для того, чтобы ее открыть, нужно сначала выключить машину (с помощью клавиши "Вкл. / Выкл."). Убедитесь, что лампочка потухла. Приблизительно через 2 минуты после выключения машины дверку можно открывать.

 - остановка после полоскания

Если нажата эта клавиша, то белье не отжимается, а остается лежать в воде, в которой проводилось заключительное полоскание, с тем, чтобы белье не сильно мялось.

Пожалуйста, всегда обращайте внимание на этикетки изготовителей с символами,  обозначающими способ ухода за бельем.			Количество белья до	Положение переключателя выбора температуры (С°)	Добавление стирального порошка и средства для полоскания			Дополнительные функции	Продолжительность программы в мин (среднее значение)
	Программа				Ячейка I	Ячейка II	Ячейка	Остановка после полоскания
Белое/цветное белье  Программы для текстиля из хлопка или льна	с замачиванием	А	4,5 кг	30-90	•	•	о	о	125
	нормальная стирка	В*	4,5 кг	60-90		•	о	о	110
	для слабозагрязненного белья	С	4,5 кг	40-60		•	о	о	85
	короткая стирка	D	4,5 кг	30-40		•	о	о	60
	дополнительный отжим	F	4,5 кг						6
Не требует особого ухода  Программы для белье, не требующего особого ухода	нормальная стирка	Н*	1,5 кг	40-60		•	о	о	70
	ДЛЯ слабозагрязненного белья	К	1,5 кг	30-40		•	о	о	55
	щадящее отжимание	L	1,5 кг						3

Пожалуйста, всегда обращайте внимание на этикетки изготовителей с символами, обозначающими способ ухода за бельем.	Программа		Количество белья до	Положение переключателя выбора температуры (С°)	Добавление стирального порошка и средства для полоскания			Дополнительные функции	Продолжительность программы в мин (cреднее значение)
					Ячейка 1	Ячейка II	Ячейка	Остановка после полоскания
•  Шерсть Программы для шерстяных изделий и гардин	шерстяные изделия	N	1,5 кг	0-40		•	о	о	40
	гардины	N	15-25 м²	0-40		•	о	о	40
	кратковременное отжимание	S	1,5 кг						3
	откачка воды	Р							3

Рис.

Данные средства заливаются в ячейку . Уровень жидкости не должен превышать маркировку МАХ, так как в противном случае данные средства попадут в барабан вместе с моющим средством в начале программы, а не в конце, когда проводится полоскание. Если средство для смягчения белья слишком густое, то, перед наполнением ячейки, его следует разбавить водой и хорошо перемешать, чтобы исчезли комочки.

Сортировка белья
 Белье следует сортировать согласно символам на этикетках, содержащим информацию о том, как нужно ухаживать за бельем.

белое белье

цветное белье

белье, не требующее особого ухода

шерстяные изделия, пригодные для машинной стирки

В стиральной машине нельзя стирать изделия, обозначенные следующими символами:

ручная стирка

не стирать

 Белье следует сортировать также по цвету. Белое и цветное белье стирайте отдельно, так как, в противном случае, белое белье посереет.

! Новое цветное белье не стирайте вместе с остальным бельем, так как есть опасность, что оно полиняет!

 Сортируйте белье с учетом максимальной загрузки машины, так как при переполненном барабане результаты стирки не могут быть хорошими.

Подготовка белья к стирке

Практические советы
 Перед стиркой белья удалите из него все посторонние предметы, например, булавки, скрепки и т. д.
 Очистите от песка карманы и отвороты брюк, используя щетку.
 Застегните замки-молнии и пуговицы на наволочках и пододеяльниках.
 С гардин следует снять кольца или уложить их в сетку или мешок.
 Если Вы стираете особенно тонкое белье, например, тонкие колготки, капроновые гардины, или мелкие вещи, такие, как носочки, носовые платки, то их тоже лучше стирать в специальной бельевой сетке или наволочке.
 Такие вещи, как брюки, вязаные изделия и трикотаж, полученный выворачивать наизнанку.
 Перед стиркой бюстгальтеров с косточками всегда проверяйте, пригодны ли они для машинной стирки.
!Бюстгальтеры с косточками лучше всего стирать в наволочке, так как косточки могут при стирке выскользнуть и выпасть через отверстия в барабане, что часто приводит к неполадкам в машине.

8. После окончания программы выключите машину с помощью клавиши "Вкл. / Выкл.’’.
Процесс стирки

Открыть дверку загрузочного люка.

 Потяните на себя ручку дверки загрузочного люка (рис. ).

Загрузить белье.

! Вещи, которые были обработаны чистящими средствами на основе растворителей, например, пятновыводителями или промывочным бензином, перед стиркой должны быть обязательно вывешены на свежем воздухе для проветривания. Взрывоопасность!

! Перед загрузкой белья проверьте, нет ли в барабане посторонних предметов или нечаянно запертых домашних животных.

 Размещайте белье в барабане свободно, в расправленном виде, большие и маленькие вещи вперемешку.

! При закрывании дверки следите за тем, чтобы какая-нибудь вещь не была зажата между дверкой и уплотнением загрузочного люка.
 Закройте дверку, надавив на нее так, чтобы слышен был щелчок захлопнувшегося замка.

1. Поверните переключатель выбора программ по часовой стрелке и установите его напротив нужной программы (рис. ).

2. Нажмите на клавишу ”Вкл. / Выкл.” (рис. ), красная лампочка индикации загорается, начинается процесс выполнения программы.

Если Вы хотите, чтобы белье было отжато, то поступайте следующим образом:

 верните клавишу "Остановка после полоскания” в исходное положение, повторно нажав на нее.

Теперь машина откачает воду и выжмет Ваше белье.

Рис.  .

Чистка. Техобслуживание. Защита от низких температур.

Ниже приведено описание процесса чистки.

1. Снимите цокольную панель на передней стороне машины.

! Осторожно, можно ошпариться! Дайте мыльному раствору сначала остыть.

2. Начните осторожно откручивать крышку насоса, но не до конца! Сначала дайте стечь воде, подставив под насос невысокую емкость (остатки воды соберите тряпкой).

3. Крышку насоса открутите полностью.

4. Удалите из насоса посторонние предметы и накопившийся ворс. Промойте насос изнутри. После чистки лопасти насоса должны свободно вращаться.

5. Закрутите крышку насоса.

6. Вставьте на место цокольную панель и зафиксируйте ее.

7. Залейте в барабан через кювету для моющих средств ок. 2 литров воды (проведите выполнение программы ’’Откачка (Р)”. В результате при последующей стирке неиспользованное моющее средство не будет стекать непосредственно в систему слива.

Чистка сит в подводящем трубопроводе

Рис..

Сита необходимо прочистить, если при открытом водопроводном кране в машину вообще не поступает вода или количество ее недостаточно.

Одно сито находится в резьбовом присоединительном элементе, с помощью которого шланг крепится к водопроводному крану, другое - на обратной стороне машины.

Ниже приведено описание процесса чистки.

1. Закройте водопроводный кран.

2. Переключатель выбора программ установите на программу "Белое/цветное белье, нормальная стирка

(В)” и переключатель выбора температуры - в положение 0. Нажмите на клавишу ”Вкл. / Выкл.”. Приблизительно через 40 секунд выключите машину, повторно нажав на клавишу ”Вкл. / Выкл.”.

В результате будет сброшено давление воды в подводящем шланге.

3. Открутите шланг от водопроводного крана и промойте сито под проточной водой.

4. Шланг снова присоедините.

5. Открутите шланг от задней стенки машины.

6. Сито выньте с помощью плоскогубцев, промойте его и вставьте на место.

7. Шланг снова присоедините.

8. Откройте водопроводный кран и убедитесь, что шланг прикручен герметично.

9. Закройте водопроводный кран.

Закройте водопроводный кран.

Защита от низких температур Если машина установлена в помещении, где она подвергается воздействию низких температур, то после каждой стирки необходимо немедленно сливать все остатки воды из насоса и подводящего шланга.

Опустошение насоса:

описание процесса смотрите на стр. 49 подзаголовком "Чистка насоса”.

Слив воды из подводящего шланга:

1. Закройте водопроводный шланг.

2. Открутите шланг от водопроводного крана и опустите этот его конец в какую-нибудь емкость.

3. Установите переключатель на одну из программ и включите машину приблизительно на 40 сек. Оставшаяся вода вытечет из шланга.

4. Прикрутите шланг к водопроводному крану.

Удаление транспортных болтов и прокладок
Рис. .
! Перед вводом стиральной машины в эксплуатацию необходимо удалить транспортные болты и прокладки, находящиеся на обратной стороне машины.
! Поставляемый вместе с машиной гаечный ключ следует использовать лишь в том случае, если в наличии не имеется накладного ключа.
! Осторожно! При соскакивании ключа можно пораниться.
1. Открутите и вытащите 4 крепежных болта А.
2. Удалите 4 упавшие на поп прокладки В (для этого машину следует слегка наклонить).
3. Наденьте колпачки С, которые Вы найдете в пакете с инструкцией.
! Храните болты и прокладки в надежном месте, так как они могут пригодится после проведения заводских при последующей транспортировке *
(например, при переезде).
Машину можно перевозить только со смонтированными транспортными креплениями. Для этого следует открутить заднюю стенку D и провести монтаж в обратном порядке.
Установка стиральной машины
! При установке машины и подключении воды и электроэнергии следует обязательно соблюдать следующие указания по безопасности !, предупреждения !, общие указания и специальные предписания ответственных предприятий водо- и энергоснабжения.
! Осторожно при поднятии машины! Возможны травмы!
! Машину нельзя поднимать за выступающие элементы конструкции!
! В случае сомнений поручите проведение подключения специалисту.
Каждая машина, перед тем, как отправить ее потребителю, подвергается на заводе строгим испытаниям в режиме эксплуатации.
Вода, которую Вы можете обнаружить в самой машине или в ее сливном шланге, оставаясь там после проведения заводских испытаний.
Место расположения
Для того, чтобы гарантировать устойчивость машины в процессе отжимания, необходимо выбрать для ее установки прочное и ровное основание. Машину не следует устанавливать на мягкие половые покрытия, например, на ковровое покрытие или покрытие на основе пенопласта.
Установка стиральной машины
! При расположении машины в помещении с потолком из деревянных балок, следует установить ее на деревянную плиту из водоустойчивой древесины толщиной мин. 30 мм, которая должна быть прочно прикручена к полу. Машина должна по возможности располагаться в углу помещения.
Закрепите машину за ножки с помощью хомутов (это особенно касается стиральных машин, которые используются в комплекте с устанавливаемой на них сушилкой).
! При установке машины на цоколь, она также должна крепиться за ножки с помощью хомутов, с тем, чтобы предотвратить ее съезжание с возвышения во время работы центрифуги.
Крепежные хомуты Вы можете приобрести как набор в торговой организации, продавшей Вам машину.
Рис.
! Стиральная машина, выровненная по горизонтали, должна твердо стоять на всех четырех ножках и не качаться.
О Машину следует выровнять с помощью ватерпаса со всех сторон.
Если необходимо, высоту ножек можно отрегулировать.
1. Ослабьте гайки для контрения.
2. Отрегулируйте ножки по высоте.
3. Гайки снова как следует затяните, с тем, чтобы зафиксировать их на данной высоте.
Подвод воды
Рис.
Подключение проводится к обычному водопроводу с холодной водой с давлением мин. 1 бар (из открытого водопроводного крана за минуту должно вытекать мин. 8 литров воды).
Если давление воды составляет более 10 бар, то необходимо подключение клапана для понижения давления.
! Машину ни в коем случае нельзя подключать к смесителю бойлера, работающего без создания давления! При возникновении сомнений поручите провести подключение специалисту!
! Внимание! Места подключения шланга будут находиться под давлением; следует проверить их на герметичность, полностью открыв водопроводный кран!
! Сита в свободном конце подводящего шланга и в магнитном клапане стиральной машины разрешается вытаскивать только для чистки. Во избежание повреждения имущества в результате затопления, водопроводный кран следует закрывать после каждой стирки.
Слив воды
! При монтаже сливного шланга его нельзя ни перегибать, ни сильно за него тянуть!
! При сливе воды в раковину умывальника, шланг должен быть хорошо закреплен, с тем, чтобы он не выскользнул из раковины. Проверьте, достаточно ли быстро спивается вода. Убедитесь, что пробка из сливного отверстия вытащена. В противном случае возможно затопление! Проведение монтажа изображено на рис. .
Электроподключение
! Машину можно подключать только к розетке переменного тока с защитным контактом, смонтированной согласно предписаниям.
! Значение напряжения, приведенное в фирменной табличке, должно соответствовать напряжению в сети на месте установки машины.
! Значение общей подключаемой мощности, а также тип используемого предохранителя или предохранительного автомата приведены в приборной табличке.
! Необходимо убедиться в том, что вилка подходит к розетке, что поперечное сечение провода рассчитано на используемый ток и что заземление машины проведено согласно предписаниям.
! Нельзя использовать многократные штепсельные разъемы / -муфты и удлинительные кабели.
! Нельзя подключать машину к электросети мокрыми руками.
! Разрешается использовать только тот автоматический предохранительный выключатель, срабатывающий при появлении тока утечки, который имеет обозначение . Только такой выключатель соответствует требованиям действующих в настоящее время предписаний.
! Никогда не вытаскивайте вилку из розетки, держась за провод.
