Руководство по эксплуатации для электроплиты Электра 1001 1002 1006

Руководство по эксплуатации для электроплиты Электра 1001 1002 1006

Руководство по эксплуатации для электроплиты Электра 1001 1002 1006

Комплектующие для плиты

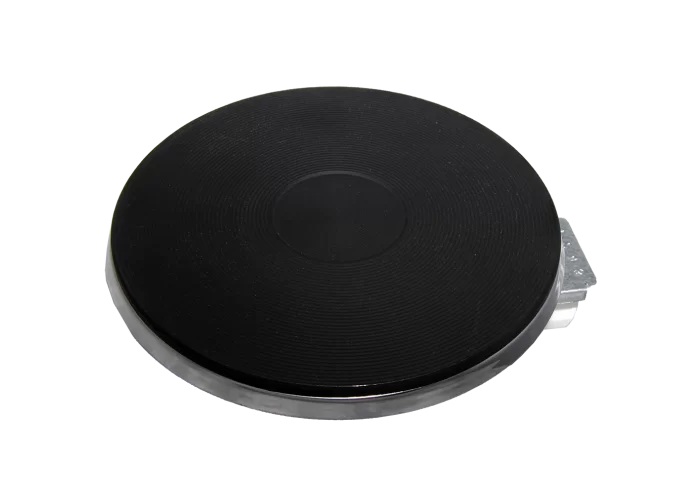

Конфорки

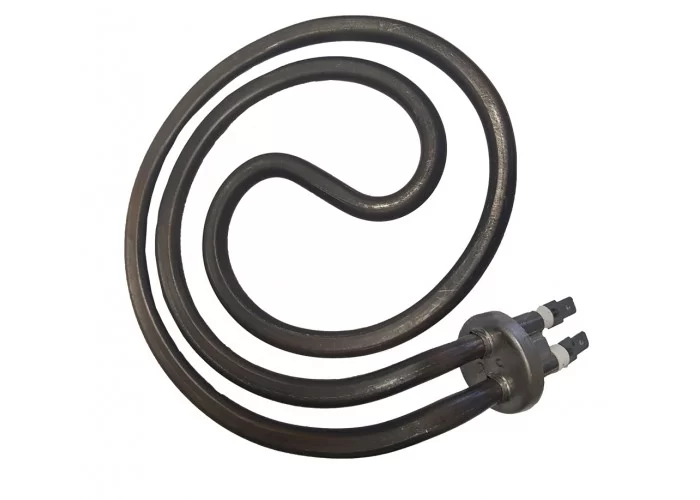

ТЭН-конфорки

Расположение Конфорки фото
Задняя, передняя левая ТЭН конфорки для электроплиты Мечта 1.0 кВт
Задняя, передняя левая ТЭН конфорки для электроплиты Мечта 1.0 кВт

Оригинальные переключатели для Электра 1001 1002 1006

Расположение Модель переключателя фото

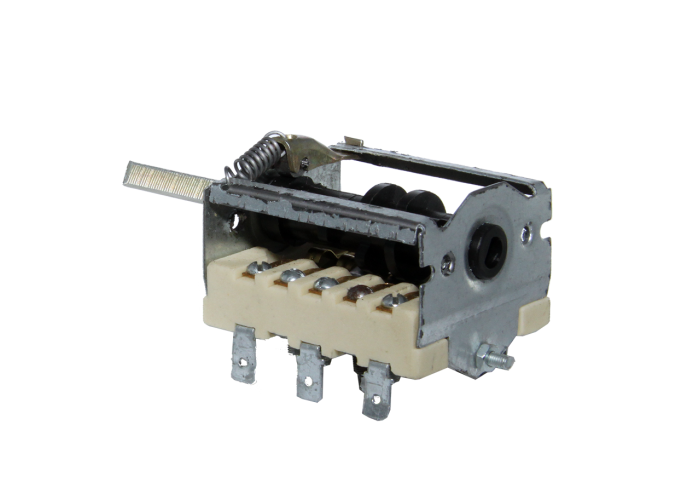

Для конфорки Переключатель ПМ-7 для плиты Электра
Для жарочного шкафа Переключатель ПМ-7 для духовки Электра

Аналоги переключателей для конфорки и жарочного шкафа


Расположение Модели переключателей фото

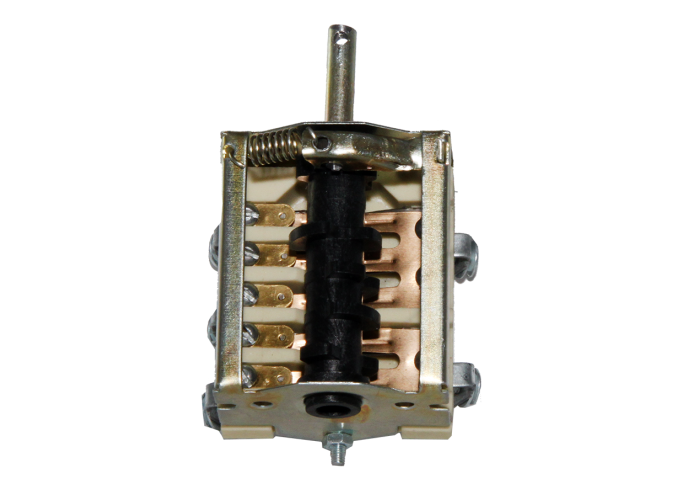

Для конфорки Переключатель ПМЭ-27-2375 П, вал 23 мм (ПМ-7 856)
Для жарочного шкафа Переключатель ПМЭ-27-2353 П, 5 позиций, вал 23 мм (ПМ-5 880)

Провод для электрической плиты

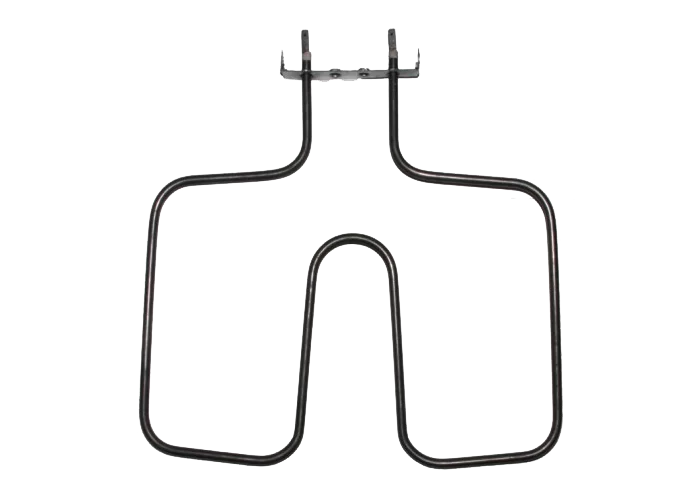

Тэны для жарочного шкафа



Расположение Изделие Фото
Жарочный шкаф Лампа подсветки
Жарочный шкаф Лампа подсветки с плафоном

Нововятский механический завод
610008, Киров-8

ЭЛЕКТРОПЛИТЫ

Электра ЭБЧШ 6-4-9,5/8-220  1001 М
Электра ЭБЧШ 6-4-8,5/5-220  1002
Электра ЭБЧШ 6-4-9,5/6-220  1006
Руководство по эксплуатации 1001М, 1002, 1006


1. ОБЩИЕ УКАЗАНИЯ

1.1. Вы приобрели стационарную бытовую электрическую плиту "Электра”, предназначенную для приготовления пищи в домашних условиях: варки, жарения, тушения мясных, рыбных, овощных блюд, выпечки мучных изделий, сушки грибов, овощей, фруктов.
1.2. Используя высокотемпературный нагреватель (гриль) и моторедуктр с вертелом, можно приготовить шашлыки, курицу на вертеле и т.д.
1.3. При установке электроплиты требуйте от монтажных организаций заполнения гарантийных талонов, проверки в Вашем при-сутсьвни исправности, работоспособности и комплектности электроплиты.
1.4. Перед началом эксплуатации внимательно ознакомьтесь с настоящим руководствон и следуйте его рекомендациям.
БЕЗ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОПЛИТУ НЕ ВКЛЮЧАЙТЕ!
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Номинальное напряжение В - 220
2.2. Род тока. - переменный
23. Установленная мощность, кВт, не более:
ЭБЧШ 6-4-9,5/8-220 "Электра 1001М" - 9,5 ЭБЧШ 6-4-8,5/5-220 "Электра 1002" - 8,5
ЭБЧШ 6-4-9,5/6-220 "Электра 1006" - 9,5
2.4. Единовременная потребляемая мощность, кВг, не более:
ЭБЧШ 6-4-9,5/8-220 "Электра 1001М" - 8
ЭБЧШ 6-4-8,5/5-220 "Электра 1002” - 5
ЭБЧШ 6-4-9,5/6-220 "Электра 1006” - 6
2.5. Мощность элскгроконфорок - таблицы 1,2
2.6. Номинальная потребляемая мощность нагревателей жарочного шкафа, кВТ -2
2.6.1. Мощность верхнего ТЭН, кВт -0,8
2.6.2. Мощность нижнего ТЭН, кВт 2.7.  -1,2
2.7. Регулирование температуры рабочего пространства жарочного электрошкафа в пределах от 50 до 300 С  бесступенчатое
2.8. Мощность высокотемпературного ТЭН(гриля), кВт, не регулируется -1,5
2.9. Время разогрева рабочего пространства жарочного электрошкафа до 250 С, мин. -20
2.10. Время разогрева электроконфорок мин., не более
чугунной, диаметром 145 мм -9
чугунной, диаметром 180 мм -9
чугунной, диаметром 220 мм -9
трубчатых   -4
2.11. Внутренние размеры жарочного электрошкафа, мм
ширина -445
глубина -460
высота -335
2.12. Класс защиты от поражения электрическим током -1
2.13. Исполнение по степени защиты от влаги обычное
2.14. Габаритный размеры электроплиты, мм
 ширина -600
глубина -600
высота -850
2.15. Масса, кг  -60
2.16.Сведения о суммарном весе драгоценных материалов, г, серебра
Электра 1001М -3,7
Электра 1002 -3,7
Электра 1006 -3,9




3.1. Электроплита -1 шт.
3.2. Щиток -1 шт.
3.3. Винт М4х12 -2шт.
3.4. Шайба диаметр 4 -4 шт.
3.5. Гайка М4 - 2 шт.
3.6. Экран защиты ручек переключателей -1 шт.
3.7. Противень эмалированный - 2 шт.
3.8. Решетка -1 шт.
3.9. Суппорт вертела -1 шт.
3.10. Вертел -1 шт.
3.11. Ручка вертела -1 шт.
3.12. Вилка вертела - 2 шт.
3.13. Винт М4х10 - 2 шт.
3.14. Ручка дверки электрошкафа -1 шт.
3.15. Суппорт ручки - 2 шт.
3.16. Винт самонарезной 4x40 - 4 шт.

3.17.2. Для электроплиты "Электра 1006” - 2 шт.
3.18. Розетка -1 шт.
3.19. Руководство по эксплуатации -1 шт.
3.20. Упаковка -1 комплект
3.21. Ролик передвижения электроплиты (только для электроплиты "Электра 1006”) - 2 компл.
3.22. Винт самонарезной (только для электроплиты "Электра 1006") - 4 шт.



4. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ И ПОЖАРНОЙ БЕЗОПАСНОСТИ

4.1. Прибор относится к типу ”Х” и предназначен для установки на полу.
4.2. Перед включением электроплиты в сеть убедитесь в исправности шнура, вилки и розетки.
4.3. Все работы но устранению неисправностей и ремонту электроплиты должны выполняться организациями, имеющими право на ремонт бытовых электроприборов и ТОЛЬКО ПОСЛЕ ОТКЛЮЧЕНИЯ ЭЛЕКТРОПЛИТЫ ОТ СЕТИ.
4.4. Извлекать вилку из розетки разрешается только после выключения всех нагревательных элементов электроплиты.
4.5. Не доверяйте детям включение и отключение нагревательных элементов электроплиты.
4.6. Не допускайте резкой смены температуры горячих электроконфорок и ТЭН.
4.7. Не допускайте попадание влаги внутрь электроплиты.
4.8. ЗАПРЕЩАЕТСЯ:
4.8.1. Оставлять без надзора электроплиту со включенными нагревательными элементами.
4.8.2. Держать вблизи включенной электроплиты легковоспламеняющиеся вещества.
4.8.3. Владельцам электроплиты поднимать рабочий стол, снимать заднюю стенку, производить какой-либо ремонт электроплиты.
4.8.4. Ставить электроплиту вплотную к стене.
4.8.5. Во избежании пожара использовать электроплиту для обогрева помещения.
4.8.6. Ставить на электроконфорки посуду с вогнутым или выпуклым дном, образующим воздушный зазор с поверхностью электроконфорки.
4.8.7. Ставить на электроконфорки посуду массой, превышающей 20 кг.
4.8.8. Проверять нагрев электроконфорок прикосновением руки.
5. УСТРОЙСТВО ЭЛЕКТРОПЛИТЫ
5.1. Общий вид электроплиты с указанием основных частей, органов управления и сигнализации.


5.2. Регулирование мощности электроконфорок осуществляется при помощи переключателей, ручки которых расположены на панели управления электроплиты (рис. 2,3,4)



Рис. 2. Панель управления электроплиты ’’Электра 1001М
1 - Сигнальная лампа достижения заданной температуры рабочего пространства жарочного шкафа
2 - Сигнальная лампа включения нагревателей шкафа или гриля.
3 - Сигнальные лампы включения электроконфорок.
4 - Условные обозначения гриля.
5 - Ручка трехпознцнонного переключателя жарочного шкафа.
8 - Трехпознцнонный клавишный переключатель.
9 - Включение моторедуктора.
1 - Сигнальная лампа достижения заданной температуры рабочего пространства жарочного шкафа.
2 - Сигнальная лампа включения нагревателей шкафа или грнля.
3 - Сигнальные лампы включения электроконфорок.
4 - Условное обозначение гриля.
6 - Ручки бесступенчатых переключателей трубчатых конфорок.
8 - Ручка трехпозиционного блокирующего переключателя.
9 - Розетка.
10 - Трехпознцнонный клавишный переключатель.
12 - Включение моторедуктора.
13 - Условное обозначение ”электроконфорка”.
14 - Условное обозначение ”жарочный шкаф”.
Рис. 4. Панель управления электрощиты ’’Электра 1006”
1 - Сигнальная лампа достижения заданной температуры рабочего пространства жарочного шкафа.
2 - Сигнальная лампа включения нагревателей шкафа или гриля.
3 - Сигнальные лампы включения электроконфорок.
4 - Условные обозначения гриля.
8 - Трехпознцнонный клавишный переключатель.
9 - Включение моторедуктора.
11 - Ручка трехнозиционного блокирующего переключатели.
12 - Условное обозначение ’’электроконфорка”.
13 - Условное обозначение ’’жарочный шкаф”.
5.3. В средней части электроплиты расположен жарочный электрошкаф (рис. 5). Нагрев рабочего пространства жарочного шкафа осуществлется двумя трубчатыми электронагревателями, один из которых, мощностью 0,8 кВт, расположен в верхней части шкафа, второй, мощностью 1,2 кВт, под днищем шкафа.
5.4. В верхней части жарочного электрошкафа расположен высокотемпературный электронагреватель (гриль) мощностью 1,5 кВт.
5.5. Внутри шкафа на задней стенке смонтирован датчик терморегулятора жарочного элекгрошкафа и лампа освещения рабочего пространства жарочного электрошкафа (рис.5).



Рис. 5. Жарочный электрошкаф

3 - Гриль.
6 - Направляющие пазы.
7 - Паз для суппорта вертела.

5.6. С наружной стороны задней стенки жарочного электрошкафа на суппорте смонтирован моторедуктор (рис. 11), предназначенный для вращения вертела с частотой 2 об/мин, воронка которого выходит в жарочный шкаф.
5.7. Розетка, расположенная на панели, дает возможность включения электроприборов мощностью нс более 1 кВт.
5.8. Жарочный шкаф имеет четыре нары направляющих пазов, предназначенных для установки на желаемом уровне противней или решетки и два вертикальных паза для установки суппорта вертела (рис. 5).
5.9. Дверка жарочного шкафа застеклена термостойким стеклом, что позволяет визуально контролировать готовность приготовления пищи.
5.10. Крепление дверки жарочного электрошкафа к корпусу электроплиты выполнено с помощью специальных петель, которые позволяют фиксировать ее в трех положениях: закрыто, открыто, промежуточное.
5.11. При необходимости дверка может быть снята с электроплиты резким рывком на себя.
5.12. В нижней части электроплиты расположен вспомогательный шкафчнк.
5.13. Для установки электроплиты ’’Электра 1001М" или "Электра 1002’’ в горизонтальное положение (при необходимости) предназначены четыре регулировочных винта, для электроплиты "Электра 1006” - два регулировочных винта, установка которых производится изнутри корпуса в наклонном положении плиты при вынутом вспомогательном шкафчике (рис. 1).

6. ПОДГОТОВКА К РАБОТЕ

6.1. Закрепить ручку на дверке жарочного шкафа при помощи четырех самонарезных винтов 4x40.
6.2. Поднять рабочий стол, зафиксировать его подставкой, расположенной в переднем правом углу внутри корпуса электроплиты.
6.3. Снять заднюю крышку.
6.4. Проверить надежность всех контактных соединений и отсутствие касания к металлическим частям электроплиты оголенных проводов электропроводки.
6.5. Монтажная схема электроплиты (рис. 6, 7, 8) выполнена в однофазном исполнении с закороченными на вводе тремя левыми (1,2,3) и двумя следующими (4, 5) клеммами. В случае несоответствия параметров внешней электрической сети выполненной схеме произвести переналадку схемы, как показано на рис. 9.
6.6. Установить и закрепить заднюю крышку.
6.7. Опустить и закрепить рабочий стол. Установить щиток при помощи двух винтов М4х12, двух гаек и четырех шайб.
6.8. Закрепить с помощью 4-х самонарезных винтов ролики. Отверстия для крепления расположены в нижней части задней стенки. (Только для плиты "Электра 1006").
Установить электроплиту горизонтално с помощью регулировочных винтов, расположенных в основании рамы (рис. 1).
6.9. Подключить электроплиту к внешней электрической сети.
6.10. Произвести нагев электроконфорок в течении часа на минимальной мощности без установки посуды.
Рис. 6. Схема электрическая соединений электроплиты ’’Электра 1001М”
HI, Н2, НЗ, Н4 - электроконфорки
Л1, Л2, ЛЗ, Л4 - сигнальная лампа включения электроконфорок
Л5 - сигнальная лампа включения нагревателей жарочного шкафа или гриля
Л6 - сигнальная лампа достижения заданной температуры в жарочном шкафу
Н5, Н6 - нагреватели жарочного шкафа
Н7 - гриль
В - выключатель клавишный
М - моторедуктор
HI, H2, - электроконфорки трубчатые; НЗ - элсктроконфорка чугунная 0 220 мм; Н4 - электроконфорка чугунная 0 145 мм; PI, Р2 - бесступенчатые регуляторы мощности; ИЗ, 114 - семипозиционные переключатели мощности; ПШ - трехсупснчатый переключатель жарочного элсктроткафа; Л1, Л2, ЛЗ, Л4 - сигнальная лампа включения электроконфорок; Л5 - сигнальная лампа включения нагревателен жарочного шкафа или гриля; Лб - сигнальная лампа достижения заданной температуры в жарочном шкафу; Н5, Н6 - нагреватели жарочного шкафа; 117 - гриль; Т°- терморегулятор; В - выключатель клавишный; Л7 - лампа освещения жарочного шкафа; Р - розетка; М - моторедукгор; П5 - блокирующий переключатель.

HI, Н2, НЗ, Н4 - электроконфорки; П1, П2, ПЗ, П4 - семипозиционные переключатели мощности; ПШ - трехступенчатый переключатель жарочного электрошкафа; Л1, Л2, ЛЗ, Л4 - сигнальная лампа включения элсктроконфорок; Л5 - сигнальная лампа включения нагревателей жарочного шкафа или гриля; Л6 - сигнальная лампа достижения заданной температуры в жарочном шкафу; Н5, Н6 - нагреватели жарочного шкафа; Н7 - гриль; Т°- терморегулятор; В - выключатель клавишный; Л7 - лампа освещения жарочного шкафа; Р - розетка; М - моторедуктор; П5 - блокирующий переключатель.


Рнс. 9. Подключение электроплиты к внешней электрической сети.

1 - сеть однофазная 220 В; 2 - сеть трехфазная с нейтралью (380/220 В).

7. ПОРЯДК РАБОТЫ

7.1. Для включения электроконфорки необходимо установить ручку переключателя в положение, соответствующее требуемой мощности.
7.2. Вращение ручек переключателей чугунных электроконфорок круговое, но для увеличения срока службы переключателей включение н выключение конфорок рекомендуется производить вращением ручек ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.
7.3. Ручки бесступенчатых регуляторов мощности трубчатых элсктрокон-форок в электроплите ’’Электра 1002” НЕ ИМЕЮТ КРУГОВОГО ВРАЩЕНИЯ, включение электроконфорок производится ПО ЧАСОВОЙ СТРЕЛКЕ, выключение - ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.
7.4. При включении электрокопфорки загорается соответствующая сигнальная лампа.
7.5. Включение нагревателей жарочного шкафа производится ручкой трехпознционного переключателя, расположенного с левой стороны панели. Этой же ручкой производится включение гриля вращением ее до отметки гриля.
7.6. Одновременно включение нагревателей жарочного электрошкафа и гриля невозможно.
7.7. Ручка трехпознционного переключателя нагревателей элсктрошка-фа НЕ ИМЕЕТ КРУГОВОГО ВРАЩЕНИЯ, включение нагревателей производится ПО ЧАСОВОЙ СТРЕЛКЕ, выключение - ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.
7.8. При включении электронагревателей жарочного шкафа загораются две сигнальные лампы. При достижении заданной температуры рабочего пространства жарочного электрошкафа нагреватели автоматически отключаются и крайняя левая лампа гаснет. При снижении температуры нагреватели включаются и цикл повторяется.
7.9. При включении 1риля загорается только вторая лампа слева.
7.10. Блокирующий переключатель, установленный в электроплитах "Электра 1002” н "Электра 1006” (рис. 3,4) не дает возможности одновременного включения нагревательных элементов:
- в положении "О” блокирующего переключателя отключены от сети чугунная конфорка мощностью 2 кВт, нагреватели жарочного шкафа и гриля. Остальные нагреватели электроплиты могут быть включены соответствующими ручками переключателей;
- при повороте ручки блокирующего переключателя от положения ’’О” по часовой стрелке до условного обозначения ’’электроконфорка” одновременно могут быть включены соответствующими ручками переключателей только четыре конфорки;
- при повороте ручки переключателя от положения "О” против часовой стрелки до условного обозначения ’’жарочный шкаф” от сети отключается чугунная конфорка мощностью 2 кВт, при этом одновременно могут быть включены 3 оставшиеся конфорки, а также нагреватели жарочного шкафа или гриль.
7.11. Включение моторедуктора или лампы освещения рабочего пространства жарочного электрошкафа производится трехпозиционным клавишным переключателем, имеющим три положения: нейтральное, включен моторедуктор, включена лампа (рис. 2,3,4).
7.12. Для снижения расхода электроэнергии, ускорения процесса приготовления пищи и увиличения срока службы электроконфорок рекомендуется пользоваться кухонной посудой, имеющей ровное и плоское дно диаметром равным или несколько большим диаметра электроконфорки.
(рис. 10).
Рис. 10. Выбор посуды 1, 2,3,4 - неправильно, 5 - правильно.

7.13. Приготовление пищи рекомендуется начать на максимальной мощности нагревателей. После закипания, или несколько раньше, необходимо переключить нагреватели на минимальную или среднюю мощность в зависимости от объема посуды.
7.14. Выпечка мучных изделий, тушение продуктов производится в жарочном электрошкафу. Жарение мяса может производиться как на противне, так и на решетке или на вертеле.
7.15 Приготовление продукта на вертеле производится с применением суппорта, 2-х вилок для закрепления продукта, при работающем моторедукторе включенном гриле, при этом дверка жарочного электрошкафа должна быть приоткрыта и установлен защитный щиток (рис. 11).



7.16. При приготовлении на вертеле или на решетке продукт следует рас-пологать в зоне максимальной мощности инфракрасных лучей гриля. Порционные куски мясных и рыбных блюд должны иметь по возможности равную толщину во избежании неравномерного прожаривания.
7.17. При жарении на вертеле, как и на решетке, необходим ротивень для сбора подлива и жиров (рис. 11).
7.18. Перед использованием жарочного электрошкафа его необходимо разогреть в течении 10-15 минут на отметке 200, после чего можно производить выпечку.
7.19. При выпечке не рекомендуется часто открывать дверку жарочного элекгрошкафа, что бы нс охлаждать его. Если в процессе выпечки передняя или задняя части изделия зарумянятся сильнее, то через некоторое время противень можно разверну! ь на 180 градусов.
7.20. По окончании приготовления пищи необходимо выключить все нагревательные элементы электроплиты.
7.21. От правильной эксплуатации срок службы электроплиты увеличивается. С повышением напряжения в сети мощность нагревателей резко возрастает, что приводит их к преждевременному выходу из строя.
7.22. Для приготовления отдельных видов изделий рекомендуются режимы, указанные в таблице 3. Днные, приведенные в таблице, являются ориентировочными. Собственный опыт и вкус позволит Вам внести необходимые коррективы.




7.23. Рекомендации по приготовлению пищи в жарочном электрошкафу на решетке при пользовании грилем:

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1. Наружные эмалированные поверхности электроплиты следует мыть мыльной водой и протирать мягкой тканью.
8.2. Пятна от пищи необходимо удалять до высыхания.
83. Все элементы жарочного электрошкафа, его дно и стенки, а также рабочие поверхности электроконфорок необходимо переодически промывать слабым содовым раствором или мыльной водой и протирать мягкой сухой тканью.
8.4. Для чистки расположенной под нагревательным элементом чаши трубчатый нагреватель следует повернуть относительно ввода в чашу на 90 градусов. Крестовину из чаши удалить. Чистку чаши производить с применением хозяйственных паст.
8.5. В случае возникновепня неисправпости обращайтесь к организациям, имеющим право на ремонт электробытовых нагревательных приборов.

9. ПРАВИЛА ХРАНЕНИЯ

Электроплиты должны храниться в отапливаемых и вентилируемых помещениях при температуре воздуха от +1 до +40 градусов, относителыной влажности не более 80%, при отсугствни в воздухе кислотных и других паров, вредно действующих на материалы электроплиты.

12. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

12.1. Завод-изготовитель гарантирует нормальную работу электроплиты в течении двух лет со дня получения ее потребителем, с обязательной отметкой даты установки электроплиты в галопе на установку, при условии соблюдения потребителем правил хранения, эксплуатации и проведения технического обслуживания силами специализированных организаций за счет средств жилищно-эксплуатационных организаций.
12.2. Подключение электроплиты должно осуществляться в строгом соответствии с правилами ПЗУ.
12.3. Организации, занимающиеся установкой электроплит, должны сдавать их в эксплуатацию проверенными и в исправном состоянии, о чем должна быть сделана отметка в талоне на установку.
12.4. При отсутствии отметки в талоне на установку электроплиты в домах нового строительства гарантийный срок исчисляется со дня подписания государственной комиссией акта о приемке дома.
12.5. Гарантийный и послегарантийный ремонт электроплиты должен производиться соответствующими ремонтными организациями.
12.6. Завод-изготовитель не несет ответственности в случаях:
- небрежного транспортирования и хранения;
- несоблюдения потребителем правил эксплуатации;
- разборки электроплиты потребителем или лицом, не имеющим права на ремонт электроплит.
12.7. Для приобретения запасных частей к электроплитам следует обращаться в коммунальные организации города, завод-изготовитель не ведет переписку по запасным частям.








Комментарии
350 руб. доставка по Москве. Доставка по России по тарифам транспортной компании СДЭК.
Наличный и безналичный расчет для физ. и юр. лиц.
Пункт самовывоза рядом с МЦК и Метро. Шоссе Энтузиастов.
Гарантия честной торговли.
0
false
false
true
Удалить
Изменить
tr
