Инструкция по эксплуатации для электроплиты Zanussi ZCE 566 NW1

Инструкция по эксплуатации для электроплиты Zanussi ZCE 566 NW1

Инструкция по эксплуатации для электроплиты Zanussi ZCE 566 NW1

Комплектующие для плиты

Оригинальные переключатели для Zanussi ZCE 566 NW1

Расположение Модель фото

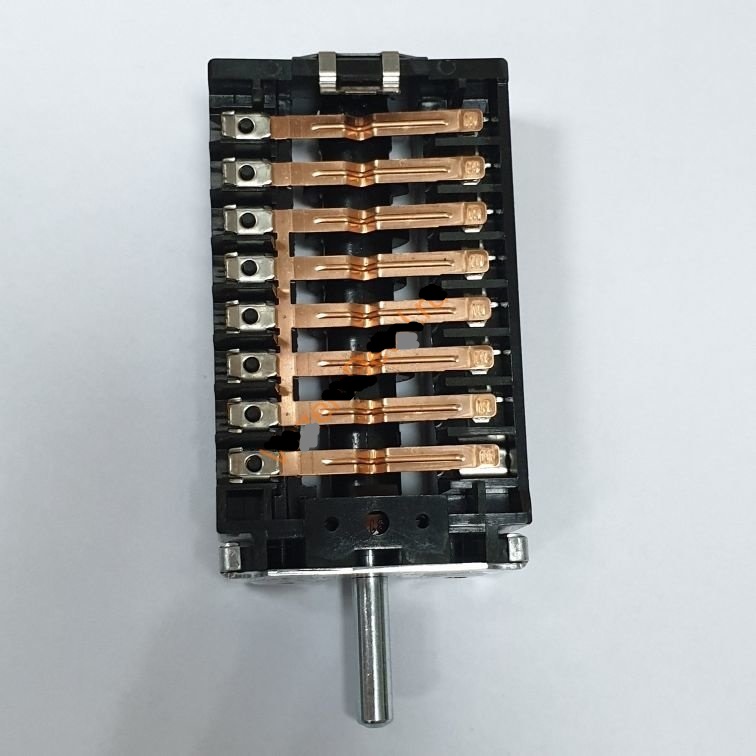

Для жарочного шкафа

EGO 4200000.045


Аналоги переключателей для конфорки и жарочного шкафа

Расположение Модели фото
Для конфорки Переключатель ПМЭ-27-2375 П, вал 23 мм (ПМ-7 856)
Для жарочного шкафа Переключатель ПМЭ-27-2353 П, 5 позиций, вал 23 мм (ПМ-5 880)

Тэны для жарочного шкафа

Модель фото
ТЭН ДЛЯ ДУХОВКИ ZANUSSI 1000 ВТ 387142

Расположение Изделие Фото
Жарочный шкаф Лампа подсветки
Жарочный шкаф Лампа подсветки с плафоном

Правила техники безопасности

Обязательно сохраните эту инструкцию для последующего использования. При передаче плиты третьим лицам обязательно предоставьте им данную инструкцию, чтобы новый владелец мог ознакомиться с функционированием данного изделия и мерами предосторожности.
Данные требования предназначены для Вашей безопасности и безопасности других лиц.Обязательно внимательно прочитайте инструкцию, прежде чем приступить к установке или использованию прибора.

Установка

Установка данной плиты Должна осуществляться квалифицированным персоналом в соответствии с инструкциями производителя.
Плита довольно тяжелая.Будьте осторожны при ее передвижении .
Перед началом использования плитыснимите с нее всю упаковку.
Перед установкой убедитесь, что настройки плиты подходят для местных коммунальных условий (тип и давление газа).
Информация о настройках данной плитыприведена в табличке с техническими данными.
Данная плита не подключается к устройству для удаления продуктовсгорания.Она должна быть установлена и подключена к газу в соответствии с действующими правилами установки такого типа приборов.
Особое внимание следует уделять требованиям в отношении вентиляции.
Данная плита предназначена для подключения к электросети с напряжением 230В, 50 Гц.
Электрическая сеть должна соответствовать типу, указанному в табличке с техническими данными.
Перед проведением любых работ по чистке и техобслуживанию следует ОТКЛЮЧИТЬ плиту от электросети.
Опасно изменять или пытаться изменять характеристики плиты.
Безопасность детей

Данная плита была разработана для использования только взрослыми. Не позволяйте детям играть с ней или в непосредственной близости от нее.
Во время использования плита сильно нагревается и долго сохраняет тепло даже по окончании использования. Не позволяйте детям приближаться к прибору, пока он не остыл.
Дети могут также серьезно пострадать, если они опрокинут на себя посуду с плиты.

Во время использования

Ваша плита предназначена только для бытового приготовления пищи.
Никогда не используйте ее в других целях, коммерческих или промышленных.
Плитой нельзя пользоваться при наличии на ней воды. Никогда не управляйте плитой мокрыми руками.
При использовании плиты в помещении, где она установлена,становится тепло и влажно. Обеспечьте хорошую вентиляцию помещения, поддерживая в порядке естественные вентиляционные пути или установив механический вентилятор.
При интенсивном и продолжительном использовании плиты может потребоваться дополнительная вентиляция, может потребоваться открыть окно или увеличить мощность механического вентилятора.
Если вы используете вблизи плиты электрические приборы (например, электрический миксер), не допускайте контакта кабелей питания с горячими деталями плиты.
Никогда не оставляйте плиту без присмотра при жарке в масле или жире,горячий жир легко может воспламениться.
Не следует использовать неустойчивую или деформированную посуду во избежание несчастных случаев, вызванных ее опрокидыванием или переливом жидкостей при кипении.
Во время использования прибор сильно нагревается.
Всегда используйте кухонные рукавицы, когда достаете посуду из духовки или действуете вблизи горячих частей плиты.
По окончании использования плиты убедитесь в том, что все ручки управления установлены в положение «OFF» (Выкл.)
Всегда содержите плиту в чистоте.Отложения жира и пищевые остатки могут привести к возгоранию.
Плиту следует мыть в соответствии с инструкциями.
Не храните рядом с плитой чистящие средства и горючие материалы.
Никогда не используйте на плите или в духовом шкафу пластмассовую посуду. Никогда не накрывайте части духового шкафа алюминиевой фольгой.
Следите за тем, чтобы вентиляционные отверстия в середине задней части варочной поверхности не были ничем закрыты- это необходимо для вентиляции камеры духового шкафа.
Скоропортящиеся продукты, изделия из пластика и аэрозоли могут быть повреждены теплом, исходящим от плиты. Никогда не храните их над плитой.
Не используйте баллон с пропаном в кухне или в закрытом помещении.
Никогда не двигайте плиту, держась за ручку дверцы духовки.
На открытую дверцу духовки не следует ставить тяжелые предметы и следует следить за тем, чтобы дети не забирались и не садились на дверцу.
Прибор оборудован крышкой: в закрытом состоянии она служит для защиты варочной поверхности от пыли, а в открытом-в качестве защиты стены от брызг. Не используйте крышку для других целей.При использовании духовки крышка должна быть открыта.
Всегда вытирайте брызги и пролитые жидкости с крышки прежде, чем открыть ее.А также, прежде чем закрыть крышку, дайте прибору остыть.
По окончании использования плиты крышку ни в коем случае нельзя закрывать до тех пор, пока варочная поверхность и духовка полностью не остынут. Если вы закроете стеклянную крышку (при наличии), когда варочная поверхность или духовка еще горячие, стекло может разбиться вдребезги и причинить повреждения.

Сервис

Ремонтные работы должны проводиться только специалистами авторизованного сервисного центра. В случае проведения ремонта прибора должны использоваться только оригинальные запасные части.

Мы не несем ответственности за возможные повреждения в результате неправильного использования или несоблюдения действующих правил безопасности. Строго соблюдайте инструкции по техобслуживанию и очистке.

 Защита окружающей среды

Все материалы, помеченные символом , являются годными для вторичной переработки.

Сдавайте их в специально предназначенные места (проконсультируйтесь в соответствующих службах в вашем районе) для их сбора и переработки.
В случае проблем с функционированием прибора в первую очередь следует обратиться в авторизованный сервисный центр (см. отдельный список авторизованных сервисных центров).

В случае проведения ремонта прибора требуйте использования только оригинальных запасных частей.

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин,в котором Вы приобрели изделие.

Устройство плиты

Панель управления


1. Зажигание варочной поверхности
2. Ручка управления горелкой духовки
3. Контрольный индикатор термостата духового шкафа
4. Ручка управления передней левой горелкой
5. Ручка управления задней левой горелкой
6. Ручка управления задней правой горелкой
7. Ручка управления передней правой горелкой

Варочная поверхность

1. Передняя левая горелка (средняя)
2. Задняя левая горелка (средняя)
3. Задняя правая горелка (дополнительная)
4. Передняя правая горелка (быстрая)

Использование прибора

Электрическая духовка

 Перед первым вводом в эксплуатацию духовой шкаф всегда следует нагреть без продуктов. В это время может появиться специфический запах. Это совершенно нормальное явление.

Выньте из духового шкафа все принадлежности.
Удалите рекламные наклейки и защитную пленку, если таковые имеются.
Прогрейте духовой шкаф, установив переключатель режимов духового шкафа в положение “250” примерно на 45 минут.

Эту процедуру следует повторить, установив переключатель режимов духового шкафа в положение приготовления на гриле примерно на 5-10 минут.

Мойте принадлежности в теплой воде с добавлением мягкого моющего средства. Затем их следует хорошо сполоснуть и тщательно вытереть.

Электрический духовой шкаф имеет 3 нагревательных элемента:

- 2 нагревательных элемента (верхний и нижний) используются при управлении духовым шкафом.
- 1 нагревательный элемент гриля, расположенный посредине на верхней стенке рабочей камеры, предназначен для приготовления продуктов на гриле при закрытой дверце духового шкафа.

Эксплуатация

Духовой шкаф можно использовать как в традиционном режиме приготовления, так и для приготовления пищевых продуктов на гриле, но не одновременно.

Переключатель режимов духового шкафа

Переключатель режимов духового шкафа используется для выбора нужной температуры, режима приготовления на гриле или режимов духового шкафа.

Значения символов:

0 положение "Выкл"

лампочка освещения духового шкафа

50-250 положение термостата (выбор температуры)

 нижний нагревательный элемент

 верхний нагревательный элемент

 гриль

Для выбора температуры поворачивайте переключатель режимов духового шкафа по часовой стрелке до тех пор, пока не подведете указатель к нужному значению температуры в диапазоне 50е- 250eC. Температура будет поддерживаться на постоянном уровне термостатом.


Если вы хотите, чтобы больше тепла поступало снизу или сверху, переведите переключатель режимов духового шкафа в такое положение, при котором его указатель будет направлен либо на символ (нагрев снизу), либо на символ (нагрев сверху).
В этом случае температура никогда не превысит значения примерно в 215еС ни при нагреве снизу , ни при нагреве сверху .

Приготовление пищи в духовом шкафу

 Во время работы духовой шкаф сильно нагревается. Будьте осторожны и не прикасайтесь к нагревательным элементам внутри духового шкафа.



Положение регулятора термостата (Традиционный режим приготовления)

При традиционном способе приготовления пищи используется естественная конвекция нагретого воздуха.

В этом случае необходимо выполнить предварительный прогрев духового шкафа.

Дальнейшая процедура

Для выпекания в формах кексов, мучных кондитерских изделий и пирожных со взбитыми кулинарными смесями:

Установите переключатель режимов духового шкафа на нужный режим приготовления, затем выполните предварительный нагрев духового шкафа:

- в течение примерно 8 минут, если температура установлена в диапазоне от 50eC до 150eC;
- в течение примерно на 15 минут, если температура установлена в диапазоне от 175eC до 250eC;

Поместите продукты в духовой шкаф.


Тепло поступает только снизу духового шкафа. Рекомендуем устанавливать переключатель режимов духового шкафа в это положение для доведения блюд до готовности.

Поместите продукты в духовой шкаф.

Дальнейшая процедура

Выполните предварительный нагрев духового шкафа, установив переключатель режимов в положение  примерно на 10 минут.
Поместите продукты в духовой шкаф.



Обеспечивает приготовление пищи с использованием теплового излучения. Тепло поступает только сверху духового шкафа. Это положение переключателя режимов духового шкафа следует выбирать для доведения до готовности таких блюд, как лазанья, открытый пирог, запеканка из сыра и цветной капусты и т.д.

В этом случае можно не выполнять предварительный нагрев духового шкафа.

Дальнейшая процедура

Поместите продукты на 3-тий уровень духового шкафа.
Установите переключатель режимов духового шкафа в положение .

Отключение нагревательных элементов. Переведите ручку по часовой стрелке в положение отключения “0”.

Электрический гриль

 ПРЕДУПРЕЖДЕНИЕ: доступные для контакта компоненты духового шкафа при использовании гриля могут сильно нагреваться. Не позволяйте детям приближаться к духовому шкафу. В течение всего времени приготовления продуктов на гриле дверца духового шкафа должна быть закрыта. Во время работы духовой шкаф сильно нагревается.

 Противень для гриля при использовании сильно нагревается, поэтому, доставая его из духового шкафа или возвращая на место, всегда используйте кухонные рукавицы-прихватки.

Приготовление на гриле

Тепло поступает сверху духового шкафа. Этот режим можно использовать для приготовления на гриле мяса (говяжего или свиного бекона...), которое при этом остается мягким, а также для поджаривания или подрумянивания готовых тостов.

 При использовании гриля необходимо проявлять осторожность. Не позволяйте детям приближаться к духовому шкафу. В течение всего времени приготовления продуктов на гриле дверца духового шкафа должна быть закрыта.

Приготовление на гриле

Небольшим количеством растительного масла полейте с обеих сторон кусок мяса, предназначенный для приготовления на гриле.
Поместите этот кусок на решетку.
Переведите переключатель режимов духового шкафа в положение .
Установите противень для сбора жира на уровень 1.
Установите решетку на 2 или 3 уровне в зависимости от толщины приготавливаемого куска.
Используйте уровень 3 для тонких обжариваемых кусков (тостов, свинины, сосисок, мелкой рыбы.)


Используйте уровень 2 для толстых обжариваемых кусков (говядины, крупной рыбы, птицы).
Когда одна сторона куска подрумянится, переверните мясо, не прокалывая его, чтобы сохранить в нем соки.
Поджарьте другую сторону.
По окончании приготовления посолите.

Продолжительность приготовления определяется не весом, а толщиной поджариваемого куска.

Жарка

Установите переключатель режимов духового шкафа в положение .
Положите продукты на решетку и установите ее на уровень 2 или 3.
На несколько минут оставьте продукты под воздействием теплового излучения гриля.

 Приготовление пищи в духовом шкафу

Данные в расположенной ниже таблице, являются ориентировочными. Только опыт позволит Вам определить правильные значения, соответствующие Вашим личным предпочтениям.
Примечание: для предварительного нагрева выберите температуру, указанную в таблице, и поддерживайте ее до тех пор, пока термостат не отключится.

Контрольный индикатор термостата духового шкафа

Этот индикатор загорается при выборе той или иной температуры и остается включенным до тех пор, пока заданная температура не будет достигнута. Далее он периодически гаснет и загорается, указывая на поддержание заданной температуры.

Лампочка освещения духового шкафа

Загорается сразу после включения духового шкафа ручкой управления и светится в течение всего времени работы духового шкафа.

Вид выпечки или кондитерского изделия Уровень духового шкафа Температура °С Время мин
Легкий бисквитный пирог (в противне для выпечки) 1 175 15-20
Легкий бисквитный пирог (в круглом противне) 1 175 25-30
Булочки из дрожжевого теста 1 175 20-25
Лепешки 2 175 40-50
Безе 2 125 40-50

Использование варочной Поверхности

Горелки варочной поверхности

Метка на ручке управления должна указывать на соответствующий символ на панели управления (см. описание плиты).

Выключено

 Максимальный уровень

 Минимальный уровень


Используйте максимальный уровень для кипячения, а минимальный - для приготовления на медленном огне. Всегда используйте положение ручки управления между минимальной и максимальной позициями и никогда - между максимальной и выключенной.

 Зажигание горелок

Нажмите на ручку управления и поверните ее влево к символу “сильное пламя”.
Одновременно нажмите кнопку электророзжига.
Держите ее нажатой, пока не загорится газ (1 искра/с).

Или - при отключенном электричестве

Нажмите на ручку управления и поверните ее влево к символу .сильное пламя., зажгите газ спичкой.
Отпустите ручку управления и убедитесь, что пламя не погасло.
После зажигания отрегулируйте интенсивность горения.
Если по какой-либо причине пламя погасло, поверните соответствующую ручку управления в выключенное положение и повторите попытку зажигания не ранее, чем через 1 минуту.

Если после нескольких попыток не удалось зажечь горелку, проверьте, правильно ли располагаются рассекатель и крышка горелки.

 Выключение горелок

Поверните ручку управления по часовой стрелке на отметку ““.

Выбор нужной горелки

Над каждой ручкой управления расположен символ, указывающий на соответствующую ручке горелку.
Для достижения хороших результатов всегда выбирайте посуду, чей диаметр соответствует диаметру используемой горелки (см. рисунок).

Используйте посуду с толстым плоскимдном.

Рекомендуется убавлять огонь, когда жидкость начинает закипать. Для надлежащего зажигания всегда содержите рассекатель горелки и свечу зажигания в чистоте.

Можно использовать посуду следующих диаметров:

Горелка Мощность (кВт) Мин. диаметр (мм)
Быстрая 2,6 165
Средняя 2 140
Дополнительная 1 80

Правильное использование


Неправильное использование(потеря энергии)

Аксессуары, поставляемые вместе с плитой

Вместе с плитой поставляются следующие аксессуары:

Решетка для размещения блюд (жаркого, кондитерских изделий). Для баланса веса блюдо следует размещать в центре решетки.
Противень
Используется для сбора мясного или рыбного сока при приготовлении блюд в нем. Размещайте его на уровне 2.
Если Вы не используете противень для жарки, выньте его из духовки.

Помимо поставляемых аксессуаров мы рекомендуем использовать только жаростойкую посуду (согласно инструкциям производителя).

Выдвижной ящик

Выдвижной ящик расположен под духовкой.

 Если духовка используется в течение длительного времени, ящик может нагреться.В ящике не следует хранить легковоспламеняющиеся материалы,такие как кухонные рукавицы, посудные полотенца, фартуки из синтетических материалов и т.п.

Аксессуары плиты, такие как противни для выпекания, также нагреваются, поэтому следует соблюдать осторожность, если Вы достаете их из выдвижного ящика во время работы духовки или пока она не остыла.


Полезные советы

Конденсация и пар

При нагреве пищи образуется пар, как и в случае кипячения воды. Часть пара отводится из духовки через вентиляционную систему. Однако при открывании духовки всегда стойте подальше от нее, чтобы дать выйти скоплению пара и тепла.
Если пар попадает на холодную поверхность вне духовки, например на облицовку, он конденсируется, образуя капельки воды. Это нормальный процесс, не являющийся неисправностью духовки.
Во избежание обесцвечивания регулярно вытирайте конденсат и грязь с поверхностей.
Не следует размещать посуду прямо на дне духовки.

Приготовление в духовке

Выключайте духовку за 5 минут до окончания времени приготовления и используйте остаточное тепло для завершения процесса.
Толщина, материал и цвет посуды влияют на результат приготовления пищи.
При приготовлении некоторые блюда увеличиваются в объеме. Используйте достаточно большую посуду.
Во избежание стекания жира при жарке используйте сковороду с высокими стенками, соответствующую приготавливаемому блюду.
Перед приготовлением протыкайте кожицу птицы или сосисок вилкой во избежание разбрызгивания.
Для приготовления суфле используйте посуду из жаростойкого стекла.

Влияние посуды на результат готовки

Посуда различается по толщине, теплопроводности, цвету и т.д., что влияет на то, как она передает тепло продуктам внутри неё.

A. Алюминиевая, глиняная, стеклянная посуда для духовки и полированная блестящая посуда снижают интенсивность приготовления и подрумянивание пищи снизу.
B. Эмалированная чугунная, анодированная алюминиевая, алюминиевая с непригораемым покрытием и цветная снаружи, а также темная тяжелая посуда увеличивают интенсивность приготовления и подрумянивание пищи снизу.

Техническое обслуживание и чистка

 Духовка должна все время поддерживаться в чистоте. Налет жира или других пищевых продуктов может привести к возгоранию, особенно на противне.

 Перед очисткой убедитесь, что все ручки управления находятся в ВЫКЛЮЧЕННОМ положении, а плита остыла.

 Перед проведением любых работ по техобслуживанию или очистке необходимо ОТКЛЮЧИТЬ плиту от электрической сети.

Чистящие средства

Перед применением любых средств для чистки духовки проверьте, подходят ли они для этого и рекомендованы ли производителем.

 НЕ следует использовать чистящие средства, содержащие отбеливатель, т.к. они могут обесцветить отделочные покрытия. Следует также избегать применения грубых абразивных материалов.

Внешняя очистка

Регулярно протирайте панель управления, дверцу духовки и уплотнитель дверцы мягкой хорошо выжатой тканью, пропитанной теплой водой с добавлением моющего средства.

 Во избежание повреждения или ослабления стекла дверцы избегайте использования следующего:

Хозяйственных моющих средств и отбеливателей
Пропитанных губок, не подходящих для антипригарной посуды
Губок Brillo/Ajax или губок из тонкой стальной проволоки
Химических губок или аэрозолей для духовки
Веществ, удаляющих ржавчину
Моющих средств для ванны/раковины

Духовой шкаф

Эмалированный духовой шкаф лучше чистится, когда духовка еще теплая.
После каждого применения протирайте духовку мягкой тканью, смоченной в теплой мыльной воде. Время от времени необходимо проводить более тщательную очистку с использованием патентованного средства для чистки духовки.

Дверца духового шкафа

Снятие дверцы духового шкафа

Для удобного проведения чистки духового шкафа его дверцу можно снять.
Опустите дверцу в горизонтальное положение. Полностью откиньтефиксаторы на обоих шарнирах дверцы (a).
Медленно опять закройте дверцу до упора и приподнимите ее так, чтобы шарнирывышли из фиксированного положения (b).

Установка дверцы духового шкафа

Для установки дверцы следует действовать так же, как при ее установке, но в обратном порядке. Снова вставьте шарниры дверцы в приемные отверстия (c).
Обеспечьте при этом правильную и равномерную посадку шарниров. Затем медленно откройте дверцу вниз. Убедитесь при этом, что углы дверцы не натыкаются внизу на раму (в противном случае снова поднимите дверцу и выровняйте положение шарниров).
Наконец, снова откиньте фиксаторы назад в направлении духового шкафа (d). Чтобы дверца закрывалась правильно, каким-нибудь предметом (например, отверткой)нажмите на фиксатор (e).
Медленно проверьте правильность работы дверцы.

Внимание:

Никогда не допускайте «заскакивания» рычагов на шарнирах дверцы. Пружинная отдача рычага может привести к ранению.

Варочная поверхность

После каждого использования протирайте варочную поверхность мягкой хорошо выжатой тканью, пропитанной теплой водой с добавлением моющего средства. Избегайте утечек через отверстия варочной поверхности.
Сполосните и насухо протрите ее мягкой тканью.
Для удаления более стойких пятен намочите проблемную область и дайте пятну раствориться. Не царапайте и избегайте использования абразивов или едких веществ, которые могут повредить эмаль.

Горелки

Крышки и рассекатели горелок можно снять для чистки.
Мойте крышки и рассекатели горелок в горячей мыльной воде, удаляйте пятна мягким пастообразным чистящим средством. Для удаления особо стойких пятен можно осторожно применить губку из тонкой стальной проволоки , хорошо смоченную в мыльной воде .
После мытья насухо протрите горелки мягкой тканью.


Замена лампы освещения духового шкафа

 Перед заменой лампы выключите плиту, отключите ее от электросети во избежание удара током и дайте ей остыть.

Если требуется замена лампы освещения, она должна соответствовать следующим характеристикам:

Мощность: 15 Вт
Электропитание: 230/240 В (50 Гц)
Термостойкость: 300°С
Тип подключения: Е14

 Для замены лампы

Поверните стеклянный колпак против часовой стрелки и снимите его.
Выкрутите перегоревшую лампочку и замените еена новую.
Вкрутите стеклянный колпак.
Снова подключите плиту к электросети.

Устранение неисправностей

Если плита не работает должным образом, пожалуйста, проведите следующие проверки, прежде чем обращаться в местный сервисный центр.

ВАЖНО: Если Вы вызываете мастера для устранения нижеописанной неисправности или для ремонта, вызванного неправильным использованием или монтажом, с Вас будет взята плата, даже если плита находится на гарантии.

Неисправности Способы устранения
1.Горелка не зажигается

Проверьте, что:

-  Газовый кран полностью открыт

- Газовая труба правильно расположена

- Горелка сухая

- Крышка и рассекатель горелки правильно установлены послеочистки

2.Газ горит неравномерно

Проверьте, что:

- Форсунка не заблокирована, а рассекатель горелки не забит частицами пищи

- Крышка и рассекатель горелки правильно установлены после очистки

3.Духовка не работает

Проверьте, что:

- Прибор подключен к электросети

- Электричество присутствует в розетке

- Проверьте, не перегорели ли предохранители

4.Духовка дымит

Проверьте, что:

- Духовка чистая

- Еда не перелилась через край

- На стенках духовки нет избытка жира/сока


Если после выполнения вышеописанных процедур плита все же не работает должным образом, обратитесь в местный сервисный центр. При обращении в сервисный центр Вы должны будете предоставить следующую информацию:

1. Ваше имя, адрес
2. Ваш телефонный номер
3. Краткое и четкое описание неисправности
4. Модель, продуктовый и серийный номера плиты (указаны в табличке с техническими данными)
5. Дату покупки

Технические характеристики

Отдельно стоящий прибор

Класс 1

Варочная поверхность

Крышка плиты

Подставка для посуды

Передняя правая горелка

Задняя правая горелка

Передняя левая горелка

Задняя левая горелка

Окрашенная

Эмалированная

Быстрая

Вспомогательная

Средняя

Средняя

2,60 кВт

1,00 кВт

2,00 кВт

2,00 кВт

Духовой шкаф

Духовка

Мощность горелки духовки

Гриль

Мощность горелки гриля

Подсветка духовки

Очистка духовки



Электрическая

1,75кВт

Электрический

1,80 кВт

Лампочка 15

Вт тип Е14

Ручная

Электропитание

Номинальное напряжение

Номинальная частота



230 В

50 Гц

Аксессуары

Решетка

Противень

Дефлектор гриля


  Общая мощность прибора   1,82 кВт
Размеры

Высота

Ширина

Глубина



875 мм

500 мм

600 мм


Гарантия и сервисное обслуживание

Условия гарантии указаны в отдельном гарантийном свидетельстве. Помните, что любые ремонтные работы должны проводиться с предельным вниманием и осторожностью.
Поэтому мы рекомендуем при возникновении любых проблем обращаться в авторизованный сервисный центр (см. отдельный список авторизованных сервисных центров).

В случае проведения ремонтных работ требуйте использования только оригинальных запасных частей.

Установка

Советы по безопасности

Перед монтажом убедитесь, что местные коммунальные условия (тип и давление газа) и настройки плиты соответствуют друг другу.
Данная плита должна устанавливаться только в помещении с хорошей вентиляцией.
Данная плита не должна подключаться к дымоходу. Она должна устанавливаться и подключаться в соответствии с действующими правилами. Особое внимание следует уделять выбору местоположения с учетом вентиляции.
Панели смежной мебели должны быть жаростойкими или защищены подобными материалами.
Параметры настройки плиты приведены на табличке с техническими данными.

Подключение к газовому стояку

Удостоверьтесь, что газовый поток и диаметр подводящей газовой трубы являются достаточными для питания всех подключаемых устройств.

Проверьте плотность всех соединений.
Для перекрытия газа установите удобно расположенный и хорошо видимый газовый кран.

 Компания-производитель снимает с себя ответственность за возможные повреждения прибора в результате монтажа, не соответствующего действующим правилам.

Подключение к электрической Сети


 Любые работы по монтажу плиты,связанные с электричеством, должны осуществляться квалифицированным электриком или компетентным лицом в соответствии с действующими правилами.
 Данная плита должна быть заземлена.

 Компания-производитель снимает с себя ответственность за возможные повреждения прибора в результате несоблюдения вышеприведенных мер безопасности.

Данная плита разработана для работы от сети переменного тока 230 В 50 Гц.
Перед включением убедитесь, что напряжение сети соответствует напряжению, указанному на табличке с техническими данными.

На табличке с техническими данными проверьте значение общей мощности для определения номинала предохранителя.

Предохранитель 10А

 ВНИМАНИЕ: Провод заземления должен быть примерно на 10-12 см длиннее, чемпровода нейтрали и фазы.

Перед подключением проверьте:

В состоянии ли предохранитель и домашняя электрическая сеть выдержать нагрузку прибора (см. табличку с техническими данными);
Розетка или многополюсный переключатель, используемый для подключения, должны быть расположены в легкодоступном месте.

 Если кабель электропитания поврежден, он должен быть заменен специалистом из авторизованного сервисного центра.
 После установки и подключения кабель питания должен быть расположен так, чтобы ни в одной точке его температура не превышала температуру окружающей среды более чем на 50°С.

Местоположение

Удалите весь упаковочный материал и установите плиту в сухой вентилируемой комнате вдали от занавесок, бумаги, алкоголя, бензина и т.д.

 Плита должна располагаться на жаростойком полу.

Данная плита относится к устройствам класса "1" относительно нагрева окружающих поверхностей. Обязательно наличие зазора в 2 см до соседней мебели.

Вентиляция

Горение газа возможно благодаря кислороду в воздухе (2м3 воздуха/ч х кВт мощности - см. табличку с техническими данными на плите). Необходимо обновлять воздух и удалять продукты сгорания.
К плите должен быть обеспечен свободный доступ свежего воздуха. Непосредственно перед плитой должно быть открытое пространство для свободной циркуляции воздуха. Оно ни в коем случае не должно быть ничем загорожено. В лучшем случае в стенах напротив плиты могут быть сделаны отверстия на уровне пола размером примерно 200 см².
Эти отверстия также не должны быть ничем загорожены.

Подключение к газовому стояку

Подключение к газовому стояку должно осуществляться в соответствии с действующими правилами.
Компания-производитель выпускает прибор протестированным и отрегулированным для работы на типе газа, указанном на табличке с техническими данными, расположенной сзади рядом с соединительной трубой. Убедитесь, что Вы подключаете плиту к тому же типу газа, что указан на табличке. В противном случае, следуйте инструкциям в разделе ”Смена газа”.
Для наибольшей производительности и наименьшего потребления газа убедитесь, что давление газа в трубопроводе соответствует значению в таблице ’’Технические характеристики форсунок”.

Подключение с использованием жесткой трубы или гибкого металлического шланга

Для обеспечения наибольшей безопасности рекомендуется проводить подключение к газовой системе с использованием жестких труб (например, медных) или с использованием гибких нержавеющих стальных шлангов. Фитинг подводной газовой трубы -Gc 1/2. Для этого типа монтажа подключение к газовому стояку должно проводиться с использованием только гибких металлических шлангов в соответствии с действующими требованиями.

Подключение с использованием гибких неметаллических шлангов

Если место подключения можно будет легко осмотреть при необходимости, Вы можете использовать гибкий шланг согласно действующим правилам. Гибкий шланг будет пригоден для использования, если:

- он не будет нигде подвергаться перегреву выше комнатной температуры, выше, чем 30°; если же гибкий шланг для подключения к крану должен пройти позади плиты, он должен быть проложен так, как показано на рисунке.
- длина шланга не более 1500 мм;
- на шланге нет сдавленных мест
- шланг не перетирается и не перекручивается;
- шланг не соприкасается с острыми краями и углами;
- он может быть легко осмотрен для проверки своего состояния.

ВАЖНО

По окончании монтажа проверьте надежность герметизации каждого соединения с использованием мыльного раствора, никогда не используйте для этого огонь.

Плита настроена для работы от природного газа давлением 13 мбар. Для подключения к газовому стояку следует использовать следующие способы:

Подключение справа (вид спереди)

Убедитесь, что резиновый шланг не соприкасается ни с одной частью заштрихованной области, показанной на рисунке,и что петля подключенного шланга не касается пола, когда плита находится на своем месте.

Подключение слева(вид спереди)

Убедитесь, что резиновый шланг не соприкасается ни с одной частью заштрихованной области, показанной на рисунке, и что он удерживается в имеющихся зажимах. Если Вы используете для подключения этот метод, необходимо установить шланг максимальной длины.

Регулировка для разных типов газа

Плита настроена для работы от природного газа пропана или бутана.
Для приспособления плиты к иному типу газа, чем тот, на который она предварительно настроена, руководствуйте сь нижеприведенными инструкциями, соблюдая их очередность.

Подключение к газовому стояку

Газовая плита может быть подключена к газу справа. Входная труба плиты является газовой трубой 1/2. с параллельной наружной резьбой.
Имеется 3 возможности соединения

- жесткая труба с прокладкой
- труба с цанговым зажимом
- резиновый шланг

В случае резинового шланга накрутите на входную трубу ниппель шланга, соответствующий типу используемого газа, уплотнив соединение прокладкой.

А. Распределительная труба
В. Гайка 1/2.
С. Прокладка
D. Ниппель шланга
Е. Уголок

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНОК

Таблица №1

Горелка Обычная мощность (кВт/Н3) Обычная мощность (кВт/Hi) Экономичная мощность (кВт/Нв) Экономичная мощность (кВт/Hi) Перепускной канал (мм) Тип газа Давление (мбар) Диаметр форсунки (мм) Расход (г/ч)
  2,6 2,35 0,78 0,7   G20 13 1,24
Быстрая 2,6 2,35 0,72 0,65 0,42 G20 20 1,13
  2,5 2,25 0,72 0,65   G30 30 0,77 181,78
  2 1,8 0,5 0,45   G20 13 1,11
Средняя 2 1,8 0,43 0,4 0,32 G20 20 0,96
  2 1,8 0,43 0,4   G30 30 0,71 145,43
  1 0,9 0,4 0,36   G20 13 0,82
  1 0,9 0,35 0,32 0,29 G20 20 0,7
Вспомогательная 1 0,9 0,35 0,32   G30 30 0,5 72,71


 После завершения любых работ по ремонту, настройке или переделкетребуется проведение установленных законом тестов безопасности.

Замена форсунок горелок варочной поверхности

 Перед проведением любых операций или переводу прибора на другой тип газа необходимо ОТКЛЮЧИТЬ плиту от электрической сети, убедиться в том, что все регуляторы находятся в ВЫКЛЮЧЕННОМ положении, а прибор полностью остыл.

 Для замены форсунок:

Снимите подставку для посуды с варочной поверхности;
Снимите крышки и рассекатели горелок;
Открутите форсунки торцевым ключом №7 и замените их на новые, требующиеся для используемого типа газа (см. таблицу №1).
Произведите сборку в обратной последовательности.

Регулировка минимального уровня пламени для горелок варочной поверхности

Горелка правильно настроена, если пламя стабильно бесшумное и гаснет без шума.
При смене типа газа проверьте, что минимальный уровень правильно настроен.
Приток воздуха правильный, если высота пламени составляет примерно 4 мм.

Убедитесь, что при резком повороте ручки управления из максимального в минимальное положение пламя не гаснет.

 Регулировка пламени

Для регулировки минимального уровня:

Разожгите горелку;
Поверните ручку управления в положение минимального пламени;
Снимите ручку управления;
Закручивайте или выкручивайте перепускной винт (D) до получения равномерного малого пламени;
Для сжиженного газа полностью закрутите перепускной винт. Произведите сборку в обратной последовательности.

Убедитесь, что при резком повороте ручки управления из максимального в минимальное положение пламя не гаснет.

Комментарии
400 руб. доставка по Москве. Доставка по России тариф ТК СДЭК
Наличный и безналичный расчет для физ. и юр. лиц.
Пункт самовывоза рядом с МЦК и Метро. Шоссе Энтузиастов.
Гарантия честной торговли.
0
false
false
true
Удалить
Изменить
tr
