Инструкция по эксплуатации для водонагревателя Gorenje TGR, OTG

Инструкция по эксплуатации для водонагревателя Gorenje TGR, OTG

Инструкция по эксплуатации для водонагревателя Gorenje TGR, OTG

Комплектующие для водонагревателя

Тэны для водонагревателя

Модель ТЭНа фото

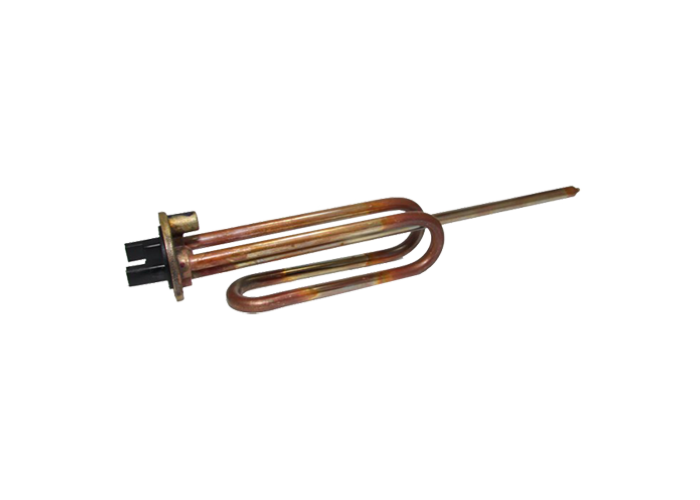

ТЭН из меди с обратным изгибом RСF TW3 PA 2000Вт с креплением под анод M6

Термостаты для водонагревателя

Модель термостата фото
Термостат RTS 3 65/77°C для водонагревателя Gorenje

Аноды для водонагревателя

Модель анода фото
Анод магниевый М6 для водонагревателей

Уплотнительные прокладки для водонагревателя

Модель уплотнительной прокладки фото
Прокладка для бойлеров D=36/74mm Gorenje

Термометры для водонагревателя

Модель термометра фото
Термометр для водонагревателя Gorenje

Уважаемый покупатель, благодарим Вас за покупку нашего изделия.
ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.
УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ЛЮДЬМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ ПСИХИЧЕСКИМИ ВОЗМОЖНОСТЯМИ ИЛИ БЕЗ ОПЫТА И ЗНАНИЙ, ЕСЛИ ОНИ НЕ ПОД НАБЛЮДЕНИЕМ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.
ДЕТИ ДОЛЖНЫ БЫТЬ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ НЕ ИГРАТЬ С УСТРОЙСТВОМ.
Подогреватель изготовлен в соответствии с действующими стандартами и испытан и имеет также предохранительный сертификат и сертификат о электромагнитной совместимости. Основные характеристики аппарата указаны в таблице данных, которая находится между присоединительными шлангами. Подключать его к электросети и водопроводу может только уполномоченный специалист. Также сервисное обслуживание внутреннего оборудования, удаление накипи, проверку или замену противокоррозионного защитного анода может только уполномоченная сервисная служба.
МОНТАЖ
Нагреватель должен быть установлен как можно ближе к местам забора воды. При монтаже водонагревателя в помещении, где находятся ванна или душ необходимо обязательно соблюдать требования стандарта IEC 60364-7-701 (VDE 0100, часть 701). К стене его прикрепите с помощью настенных винтов минимального номинального диаметра 8 мм. Стены и пол со слабой грузоподъемностью в местах, где будет висеть нагреватель, необходимо соответствующе укрепить. Нагреватели могут быть установлены на стену только в вертикальном положении. Для лучшего контроля и изменения магниевого анода рекомендуется оставить достаточно места между верхним краем водонагревателя и потолком (см. размер G на рисунке размеров соединения). В противном случае необходимо водонагреватель при ремонте снять со стены.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Тип TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Модель TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Объем [ l] 30 50 80 100 120 150 200
Номинальное давление [ MPa ] 0,6
Вес/наполненного водой [ kg ] 20/50 24/74 30/110 34/134 38/158 44/194 70/270
Противокоррозионная защита котла эмалированный / Мg анод
Присоединительная мощность [ W ] 2000
Напряжение [ V~ ] 230
Время нагрева до 75°C 1) [ h ] 1 05 1 55 3 05 3 55 4 35 5 45 7 40
Количество смешанной воды при 40°C [ l] 50 89 145 200 236 298 399
Потребление электроэнергии 2) [ kWh/24h ] 0,9 1,32 1,85 2,2 2,6 3,2 2,8

1) Время нагрева всего объема водонагревателя с электрическим нагревательным элементом при входящей температуре холодной воды из водопровода 15°С.
2) Потребление электроэнергии при поддержании постоянной температуры в нагревателе 65°С и при температуре окружающей среды 20°С, измерения производились по EN 60379.

  A B C D E F G
TGR 30 N 468 275 173 - 454 461 80
TGR 50 N 570 365 185 - 454 461 130
TGR 80 N 775 565 190 - 454 461 180
TGR 100 N 935 715 200 - 454 461 260
TGR 120 N 1090 865 205 - 454 461 260
TGR 150 N 1305 1065 220 - 454 461 260
TGR 200 N 1514 1050 444 800 500 507 260

Присоединительные и монтажные размеры нагревателя [мм]


ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ
Подвод или отвод воды обозначены разным м цветом. Синий-холодная вода, красный-горячая. Нагреватель может подключаться к водопроводу двумя способами. Закрытая накопительная система подключения обеспечивает забор воды в нескольких местах, а открытая проточная система - только в одном месте. Вам необходим соответствующий смеситель в зависимости от выбранной системы подключения.
В открытой проточной системе необходимо перед нагревателем установить противовозвратный клапан, который предотвратит утечку воды из котла в случае, если в водопроводе не будет воды. При такой системе подключения необходимо использовать проточный смеситель. В нагревателе увеличивается объем воды из-за нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет повреждение смесителя.
В закрытой накопительной системе подключения в местах забора воды необходимо использовать накопительные смесители. На подводную трубу из-за безопасности работы необходимо обязательно встроить предохранительный вентиль или предохранительную группу, предупреждающую повышение давления на больше чем 0,1 МПа номинального. Выпускное отверстие на предохранительном клапане должно обязательно иметь выход к атмосферному давлению.
При нагревании давление воды в котле повышается до уровня, который установлен в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может капать из от точного отверстия предохранительного клапана. Эту воду вы можете направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпуском предохранительного вентиля, должна быть помещена в направлении прямо вниз и в ненамораживающей среде.
В случае, если невозможно вследствие несоответствующего монтажа воду, которая капает, провести из возвратного предохранительного клапана в отток, вы можете избегать капания воды с вмонтированием расширительного сосуда объёма 3 л на впускной трубе водонагревателя.
Для правильной работы предохранительного клапана должны сами проводить периодические контроли. При проверке необходимо перемещением ручки или отвинчиванием гайки клапана (зависимо от типа клапана) открыть вы пуск воды из возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это значит, что клапан работает безупречно.

Закрытая (накопительная) система Легенда:
1 - Предохранительный клапан
2 - Испытательный клапан
3 - Невозвратный клапан
4 - Редукционный клапан давления
5 - Запорный клапан


Открытая (проточная) система
6 - Испытательная насадка
7 - Воронка с подключением к стоку
Н - Холодная вода Т - Горячая вода
Нельзя встраивать запорный клапан между нагревателем и возвратным защитным клапаном, так как таким образом Вы сделаете невозможной работу возвратного предохранительного клапана.
Нагреватель может подключаться к водопроводной сети в доме без редукционного клапана, если давление в ней ниже 0,5 МПа (5 бар). Если давление превышает 0,5 МПа (5 бар), то требуется обязательно встроить редукционный клапан.
Перед подключением к электросети необходимо нагреватель обязательно наполнить водой. При первом наполнении откройте ручку горячей воды на смесителе. Нагреватель наполнен, когда вода начнет течь через сток смесителя.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Перед подключением к электросети необходимо в водонагреватель поместить соединительный шнур минимальным сечением 1,5 мм2 (H05VV-F 3G 1,5 мм²) и нужно отвинтить защитную крышку.
Подключение нагревателя к электросети должно осуществляться в соответствии со стандартами для электросетей. Между водонагревателем и проводкой должна быть встроена установка, обеспечивающая отключение всех полюсов от сети питания в соответствии с национальными правилами.
Легенда:
1 - Термостат и двухполюсное тепловой предохранитель
2 - Нагреватель
3 - Присоединительная скоба
4 - Контрольная лампочка
L - Фазовый проводник
N - Нейтральный проводник

 - Защитный проводник


Электросхема
ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен от электросети!
ИСПОЛЬЗОВАНИЕ И УХОД
Водонагревателем можно пользоваться после подключения к водопроводу и электросети. На защитной крышке спереди находится ручка термостата, с помощью которой Вы можете установить желаемую температуру от 25° до 75°С. Рекомендуем Вам устанавливать ручку в положение “ECO”. Такая установка наиболее экономична; при этом вода будет нагреваться приблизительно до 55°С, известковый налет и тепловые потери будут меньше, чем при установке более высокой температуры.
Индикатором работы электрического нагревателя является контрольная лампочка. Водонагреватель имеет биметаллический термометр, который отклоняется вправо в направлении часовой стрелки в том случае, когда в водонагревателе находится горячая вода. Если Вы долгое время не собираетесь пользоваться водонагревателем, Вы можете защитить его от замерзания следующим образом: оставьте его включенным в сеть, ручку термостата установите в положение ' *'. В этом положении нагреватель будет поддерживать температуру воды около 10°С. Если Вы отключаете водонагреватель от электросети, необходимо слить из него воду во избежание замерзания, отсоединив синий патрубок от водопроводной сети. Вода вытекает из водонагревателя через впускную трубу водонагревателя. Поэтому рекомендуется поместить при монтаже между предохранительным клапаном и впускной трубой водонагревателя особый тройник или выпускной клапан. Водонагреватель можно опорожнить также непосредственно через предохранительный клапан поворотом ручки или вращающейся головки клапана в такое положение, какое необходимо при контроле работы. Перед опорожнением необходимо водонагреватель отключить от электросети и затем открыть ручку горячей воды на смесительном кране. После выпуска воды через впускную трубу останется в водонагревателе небольшое количество воды, которая вытечет после устранения нагревательного фланца через отверстие нагревательного фланца.
Внешние части водонагревателя чистите слабым раствором стирального средства. Не используйте растворителей и агрессивных чистящих средств.
Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через два года после начала работы. Выполнять его должен уполномоченный специалист, который проверяет состояние противокоррозионного защитного анода, и по необходимости очищает известковый налет, накапливающийся на внутренних поверхностях водонагревателя в зависимости от качества, количества и температуры использованной воды. В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра даст Вам рекомендацию о времени следующего осмотра. Состояние противокоррозионного защитного анода проверяется визуально. Замена анода необходима, если при осмотре будет обнаружено, что диаметр анода сильно уменьшился или он весь использован до стального ядра. Вы сможете получить гарантийное обслуживание только в случае, если Вы будете регулярно проверять защитный анод.
Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.
