Инструкция по эксплуатации для холодильника Бирюса
Комплектующие для холодильника
Терморегуляторы
| Модель терморегулятора | фото |
|---|---|

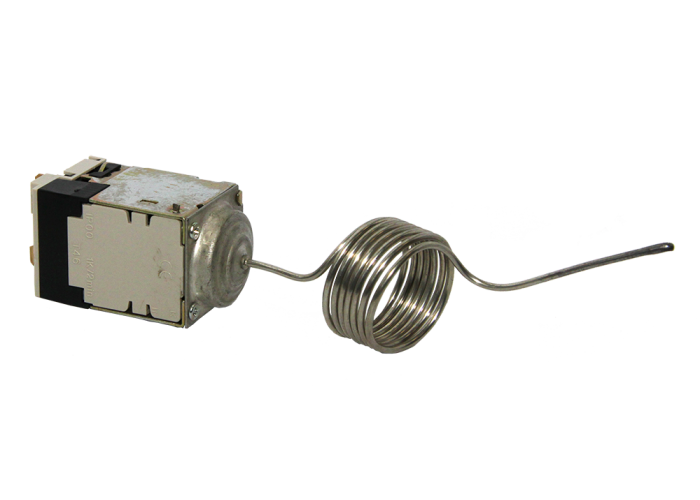

| Терморегулятор для холодильника ТАМ 112 0,8 М |  |
Блоки управления
| Модель блока управления | фото |
|---|---|

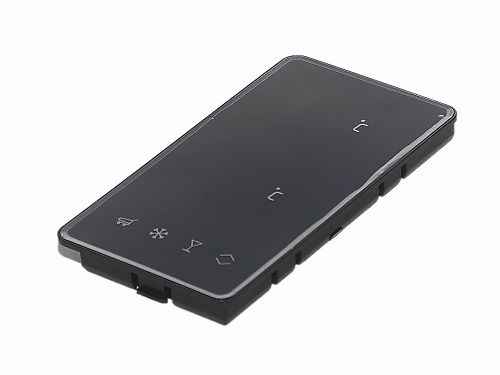

| Блок управления холодильником Бирюса L-149 лицевая часть |  |
Реле
| Модель реле | фото |
|---|---|

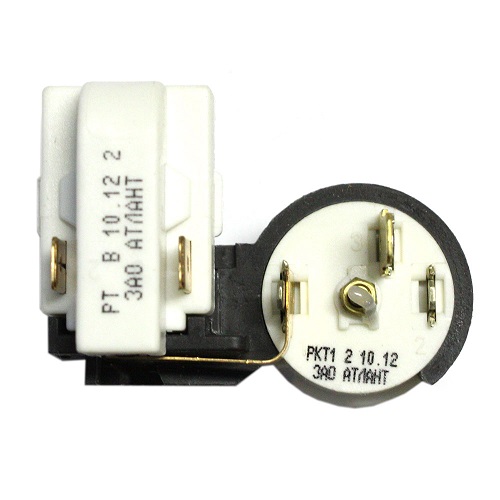

| Пускозащитное реле к холодильникам РКТ-1 |  |
Лампы
| Расположение | Изделие | Фото |
|---|---|---|
| Жарочный шкаф | Лампа подсветки |  |
| Жарочный шкаф | Лампа подсветки с плафоном |  |
| Снятие упаковки |
• Разрежьте упаковочные ленты, снимите упаковку, аккуратно, не допуская ударов, положите холодильник на заднюю стенку. • С помощью гаечного ключа на 13 отверните крепежные болты деревянного транспортировочного дна и снимите дно. После этого в резьбовые отверстия вверните регулировочные опоры, входящие в комплектацию холодильника. Опора выполнена в виде шестигранника и, если вкручивание ее затруднено, воспользуйтесь для поворота ключом на 27. • Поставьте холодильник в вертикальное положение. |
| ВНИМАНИЕ! |
• После приведения холодильника в вертикальное положение, перед включением, необходимо выждать не менее 30 минут. включение сразу может привести к выходу из строя холодильного агрегата! • Если холодильник находился на морозе, то, перед включением, его необходимо выдержать с открытыми дверями при комнатной температуре не менее 8 часов! включение непрогретого холодильника в сеть может привести к заклиниванию компрессора! |
| Установка |
• Установите холодильник в месте, недоступном для прямых солнечных лучей, на расстоянии не менее 50 см от осветительных и нагревательных приборов (газовых и электрических плит, печей и радиаторов отопления). 570 мм • Над холодильником должно быть свободное пространство не менее 10 см для циркуляции воздуха. |
| ВНИМАНИЕ! | Холодильник предназначен для установки в помещениях с температурой окружающего воздуха от 16 до 32 °с при относительной влажности не более 75%. |
| ЗАПРЕЩАЕТСЯ! | Устанавливать холодильник в нишу или встраивать его в мебель. |
| Выравнивание | Выравнивание холодильника по горизонтали осуществляется вкручиванием или выкручиванием регулировочных опор. |
| ВНИМАНИЕ! | Неустойчиво поставленный холодильник при работе, возможно, будет шуметь! |
| РЕКОМЕНДУЕМ |
• Для самопроизвольного закрывания дверей установите холодильник с небольшим наклоном назад (5-7 мм) от вертикальной оси. • При необходимости можно произвести перенавеску дверей холодильника на противоположное открывание. Перенавеска дверей не относится к гарантийным обязательствам и производится механиком сервисного центра (за отдельную плату). |
| Уборка |
• Время, необходимое для приведения холодильника в рабочее состояние после наклона, можно использовать для проведения гигиенической уборки. • Вымойте внутренние и внешние поверхности холодильника, а также комплектующие мягкой тканью, смоченной в теплом мыльном растворе, промойте чистой водой и насухо вытрите. • После проведения уборки расставьте комплектующие: полки, сосуды, барьеры. Их месторасположение и комплектация для каждой модели указаны на рисунках в разделе «Комплектация». новый холодильник имеет специфический запах, который со временем полностью исчезнет. |
| ВНИМАНИЕ! | Не используйте для мойки холодильника абразивные пасты и моющие средства, содержащие кислоты и растворители! После выполнения всех перечисленных выше пунктов - холодильник готов к работе! |
| Подключение |
• Подключите холодильник к сети переменного тока частотой 50 Гц и номинальным напряжением 220 В (холодильник может нормально функционировать при напряжении в сети от 198 В до 242 В). Подключение холодильника к сети, не соответствующей указанным параметрам, может привести к выходу его из строя. Если напряжение в сети не соответствует рекомендуемым параметрам, необходимо установить стабилизатор напряжения, предназначенный для работы с бытовыми электроприборами, рассчитанный на полную пусковую мощность не менее 1600 ватт (приобретается в специализированном магазине). • Холодильники выпускаются по типу защиты от поражения электрическим током класса «1» (с заземляющим проводом), поэтому холодильники подключайте только к электрической сети, имеющей заземление. Если розетка не подходит к вилке сетевого шнура холодильника, то Вам необходимо обратиться к квалифицированному электрику для установки розетки (1 класс защиты). |
| Когда укладывать продукты? | • Через 4 часа после подключения холодильника к сети Вы можете разместить продукты. |
| Правила безопасности |
При эксплуатации холодильника соблюдайте правила безопасности: • Перед подключением холодильника к электрической сети проверьте исправность розетки и отсутствие повреждений шнура питания и вилки. • При повреждении шнура питания, во избежание опасности поражения электрическим током, его должен заменить изготовитель или его агент, или аналогичное квалифицированное лицо. • При наличии признаков замыкания токоведущих частей на корпус холодильника (пощипывание при касании к металлическим частям), отключите холодильник от сети и вызовите механика для устранения неисправности. • Не прикасайтесь одновременно к холодильнику и устройствам, имеющим естественное заземление (газовая плита, радиаторы отопления, водопроводные краны). • Отключайте холодильник от сети во время уборки его внутри и снаружи, мытья полов под холодильником, устранения неисправностей. |
| ВНИМАНИЕ! |
• Данный холодильник не предназначен для использования людьми (включая детей), у которых есть физические, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда за такими лицами осуществляется надзор или проводится их инструктирование относительно использования данного холодильника лицом, отвечающим за их безопасность! • необходимо осуществлять надзор за детьми с целью недопущения их игр с холодильником! • не допускайте повреждения контура холодильной системы! • При разгерметизации холодильной системы хорошо проветрите помещение и не используйте открытое пламя! • не загораживайте вентиляционные отверстия, расположенные в корпусе холодильника! • не используйте механические устройства или другие средства для ускорения процесса оттаивания, кроме рекомендуемых изготовителем! • не используйте электрические приборы внутри отделений для хранения продуктов, если только они не являются типом, рекомендуемым изготовителем! |
КОМПЛЕКТАЦИЯ
ЭКСПЛУАТАЦИЯ
| Включение холодильника | • Вставьте вилку сетевого шнура в розетку. |
| Установка температурного режима | • Температурный режим в холодильнике устанавливается поворотом ручки терморегулятора и поддерживается автоматически. При повороте по часовой стрелке - температура в холодильнике понижается, при повороте против часовой стрелки - температура повышается. |
| Хранение свежих продуктов | • Поэтажный холод. В отделении для хранения свежих пищевых продуктов поддерживается оптимальная для хранения температура от 0 °С до 8 °С, плавно понижающаяся от верхней полки до сосудов для фруктов. |
| ПОМНИТЕ! | Самая низкая температура в вашем холодильнике - над сосудами для фруктов, в которых овощи сохраняются лучше всего, а наименее холодное место - на верхней полке двери. |
| Хранение замороженных продуктов |
 - отделение для хранения продуктов при температуре не выше минус 12 °С. |
| Замораживание продуктов |  - отделение для заморозки пищевых продуктов от температуры окружающей среды до минус 18 °С и хранения замороженных пищевых продуктов при температуре не выше минус 18 °С. • Режим «Замораживание» включается потребителем за 24 часа до закладки свежих продуктов. • В модели Бирюса 14 при замораживании большого объема (9 - 12 кг) теплых продуктов вытащите верхний сосуд из морозильной камеры. Продукты расфасуйте, разделите на части и уложите равномерно на плоскость верхней полки испарителя. После полного замораживания продуктов переложите их в сосуд и установите сосуд на место. |
| К сведению! | Режим «Замораживание» необходим для более быстрой заморозки Ваших продуктов. |
| Дополнительные советы |
• На температуру внутри холодильника может влиять место его расположения, температура окружающего воздуха, частота открывания двери. • Продукты, предназначенные для замораживания, перед укладкой поделите на порции и плотно упакуйте, чтобы в упаковке осталось как можно меньше воздуха. • Для качественного замораживания продуктов, предназначенных для длительного хранения, их следует загружать в отделение для хранения замороженных пищевых продуктов порциями, не превышающими мощность замораживания. Продолжительность замораживания зависит от расфасовки, упаковки, способа укладки, вида продуктов. Мощность замораживания указана в таблице технических данных. • Продукты, обладающие специфическим запахом или легко впитывающие запах, храните в упакованном виде, жидкости - только в закрытом виде. • Не размещайте теплые продукты рядом с замороженными. • Не помещайте газированные напитки в отделение для хранения замороженных пищевых продуктов. • Если вы хотите предотвратить быстрое нарастание снежного покрова на испарителе -помещайте в морозильное отделение остывшие до комнатной температуры продукты. Не открывайте дверь отделения для хранения замороженных пищевых продуктов без необходимости и не держите её слишком долго в открытом положении. • При установке холодильника на продолжительное время в помещении с температурой ниже плюс 16 °С, он может работать нестабильно (существует возможность размораживания продуктов или повышения температуры в морозильном отделении). • Любое повышение температуры замороженных продуктов в процессе разморозки сокращает срок хранения таких продуктов. • Пыль, которая скапливается на конденсаторе, препятствует нормальной работе и приводит к увеличению расхода электроэнергии, поэтому необходимо периодически (один раз в год) очищать конденсатор от пыли, используя волосяную щетку или пылесос. • Если холодильник выключен и временно или на продолжительный период выведен из эксплуатации необходимо освободить, очистить, высушить прибор и оставить двери приоткрытыми. |
| Сроки хранения замороженных продуктов | Рекомендуем соблюдать сроки хранения, указанные на упаковках готовых замороженных продуктов, купленных в магазине. При хранении продуктов, замороженных самостоятельно, руководствуйтесь таблицей, указанной ниже. |
- отделение для хранения продуктов при температуре не выше минус 18 °С.
| Отделение для хранения свежих пищевых продуктов | • В моделях Бирюса 151, 153 в отделении для хранения свежих пищевых продуктов испаритель размораживается автоматически. Влага, конденсирующаяся на испарителе в виде инея или замерзших капель, оттаивает при отключении компрессора и стекает по водоотводящей системе в ёмкость для талой воды, где испаряется за счёт тепла, выделяемого компрессором. Для нормальной работы необходимо следить, чтобы дренажное отверстие не было засорено. В случае засорения дренажного отверстия, его необходимо прочистить с помощью дренажной вставки. |
| ВНИМАНИЕ! | • во время работы возможно появление замерзших капель - замерзшие капли на испарителе не являются дефектом. |
| Отделение для хранения замороженных пищевых продуктов |
• Снеговой покров препятствует интенсивному охлаждению продуктов и приводит к увеличению расхода электроэнергии холодильником. При нарастании покрова более 5 мм на полках испарителя отделения для хранения замороженных пищевых продуктов рекомендуется произвести размораживание и уборку холодильника. Для этого отключите холодильник от электрической сети. • Уберите продукты из холодильника. • Оставьте дверь открытой, для ускорения оттаивания поместите в отделение для хранения замороженных пищевых продуктов сосуд с теплой водой. • По мере таяния льда его можно удалять с помощью пластмассовой или деревянной лопатки. • При размораживании моделей Бирюса 6, 8, 10 поставьте на полку шкафа холодильника, вплотную к задней стенке подходящую емкость для сбора талой воды, согласно рисунку. • Вымойте внутренние и внешние поверхности холодильника мягкой тканью, смоченной в теплом растворе мыльной воды, промойте чистой водой и насухо вытрите. Проветрите в течение часа при открытых дверях. |
ВНИМАНИЕ!
Не используйте для удаления льда с поверхности испарителя:
• острые или царапающие предметы, которыми можно нарушить герметичность холодильной системы;
• фены для сушки волос или другие нагревательные устройства;
• не допускайте затекания воды за нижнюю часть уплотнителя при мытье внутренней панели двери.
• После размораживания и уборки холодильника включите холодильник в сеть.
Для предотвращения конденсации влаги (появления капель) на корпусе холодильника, конструкцией предусмотрен обогрев шкафа в районе отделения для хранения замороженных пищевых продуктов с помощью встроенного теплового контура, расположенного по периметру дверного проема. в связи с этим в процессе работы компрессора корпус холодильника, уплотнитель, корпус двери могут нагреваться. данное явление не является дефектом!
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
| Неисправность, её внешнее проявление | Вероятная причина | Метод выявления и устранения неисправности |
| Включенный в сеть холодильник не работает | Нет напряжения в сети | Проверить напряжение в сети |
| Нет контакта вилки с розеткой | Обеспечить контакт | |
| Отсутствует освещение в холодильнике при открытой двери, холодильник работает | Перегорел светильник светодиодный | Обратиться в сервисную мастерскую |
| Дребезжание и стук у работающего холодильника | Трубопроводы холодильного агрегата касаются корпуса холодильного прибора или стены | Устранить касание трубопроводов |
| Неправильно установлен холодильник | При помощи регулировочных опор отрегулировать устойчивое положение холодильника | |
| Запах в холодильнике | Негерметичная упаковка продуктов, выделяющих запах, лекарственных препаратов и т.п. | Промыть холодильник теплым мыльным раствором, протереть и проветрить |
ЗАПРЕЩАЕТСЯ!
| Обозначение модели | Бирюса 6 | Бирюса 8 | Бирюса 10 | Бирюса 151 | Бирюса 153 | Бирюса 14 |
| Характеристики | ||||||
| Отклонение номинального напряжения в сети, при котором холодильник может нормально функционировать, В | от 198 до 242 | |||||
| Номинальная потребляемая мощность, Вт | 74 | 57 | 57 | 126 | 108 | 90 |
| Номинальный общий объём брутто, дм3 | 280 | 150 | 235 | 240 | 230 | 110 |
| Номинальный полезный объём, дм3 | 253 | 117 | О см | 205 | 216 | 80 |
| Номинальный полезный объём отделения для хранения свежих пищевых продуктов, дм3 | 225 | 103 | 173 | 160 | 146 | - |
| Номинальный полезный объём отделения для хранения замороженных пищевых продуктов, дм3 | 28 | 14 | 28 | 45 | 70 | 80 |
| Температура в отделении для хранения свежих пищевых продуктов, °С [1] | от 0 до 8 | - | ||||
| Температура в отделении для хранения замороженных пищевых продуктов, °С, не более | -12 | -12 | -12 | -18 | -18 | -18 |
| Номинальная замораживающая способность, кг/сут, не менее | - | - | - | - | 3,5 | 12 |
| Номинальная полезная площадь хранения, м2 | 0,9 | 0,7 | 0,7 | 1,65 | 1,65 | 0,6 |
| Масса нетто, кг, не более | 48 | 36 | 42 | 52 | 52 | 36 |
| Установленный срок службы, лет, не менее | 10 | 10 | 10 | 10 | 10 | 10 |
| Габаритные размеры, мм: | ||||||
| высота | 1450 | 850 | 1220 | 1450 | 1450 | 850 |
| ширина | 580 | 580 | 580 | 580 | 580 | 580 |
| глубина | 620 | 620 | 620 | 620 | 620 | 620 |
| Корректированный уровень звуковой мощности, дБА, не более [2] | 42 | 42 | 42 | 42 | 42 | 42 |
| Время повышения температуры от минус 18 до минус 9 °С при отключении электроэнергии в отделении для хранения замороженных пищевых продуктов, ч, не менее | - | - | - | - | 17 | 10 |
| Класс энергетической эффективности [3] | А | А+ | А | В | А | А |
| Потребление энергии при температуре окружающего воздуха 25 0С, кВт • ч/24ч, не более [4] | 0,55 | 0,34 | 0,49 | 0,82 | 0,8 | 0,61 |
| Количество компрессоров | 1 | 1 | 1 | 1 | 1 | 1 |
| Система No Frost | Нет | Нет | Нет | Нет | Нет | Нет |
