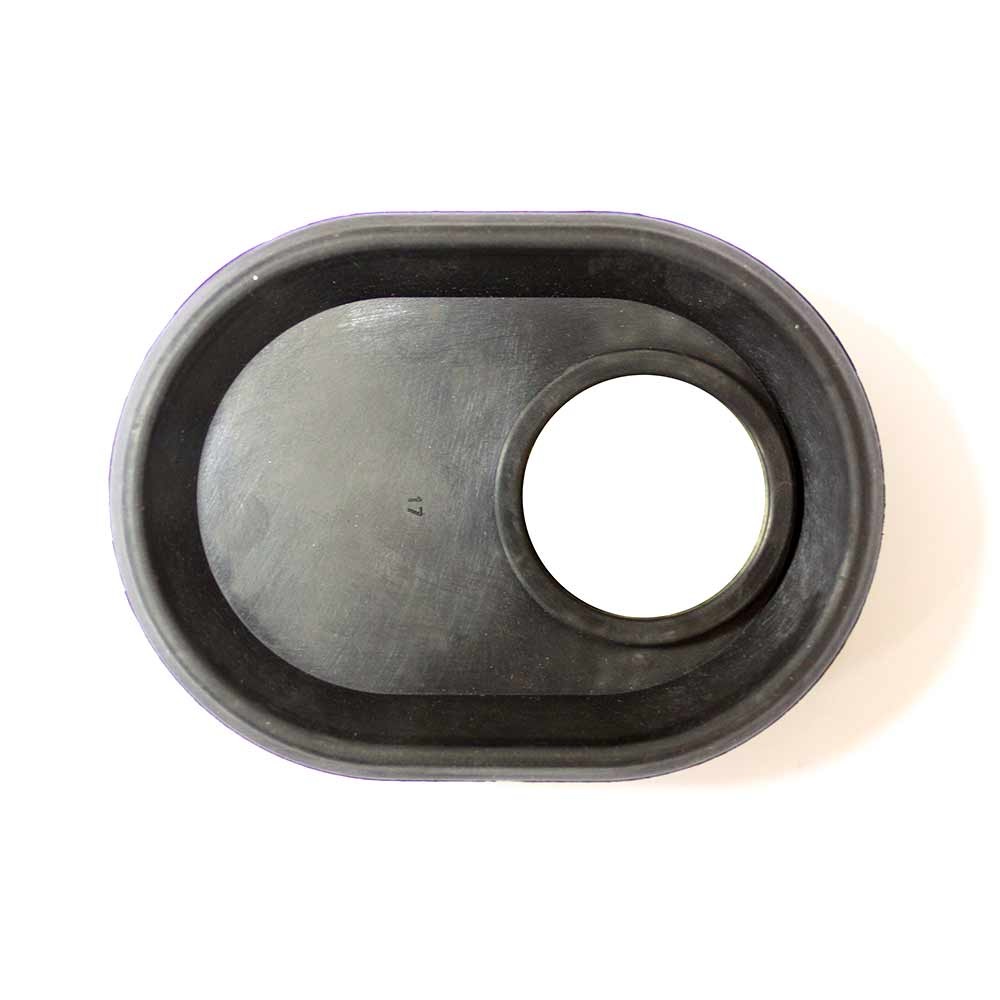

Уплотнительная прокладка, RCA, 8,3х11,5мм, овальная
Фланцы для водонагревателя

Модель фланца фото

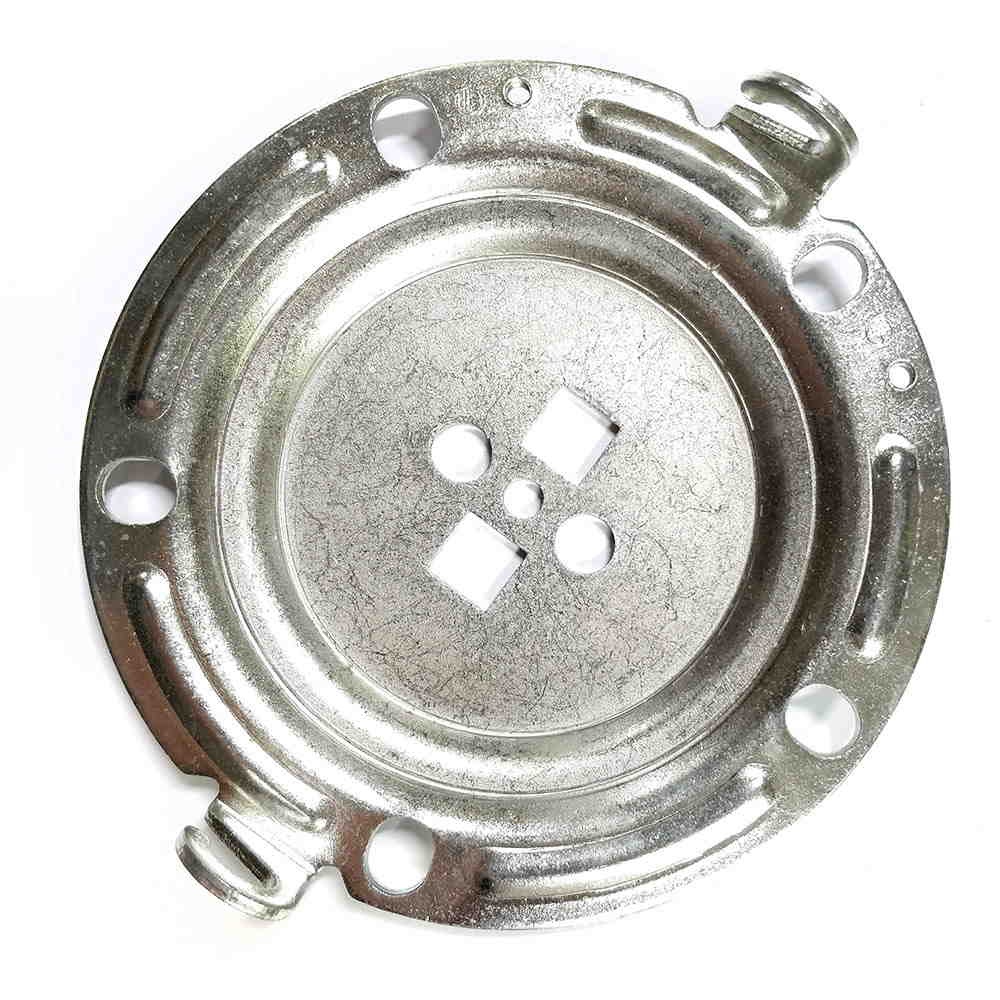

Фланец, RCF, 125мм, 5 отверстий
Клапаны для водонагревателя

Модель клапана фото

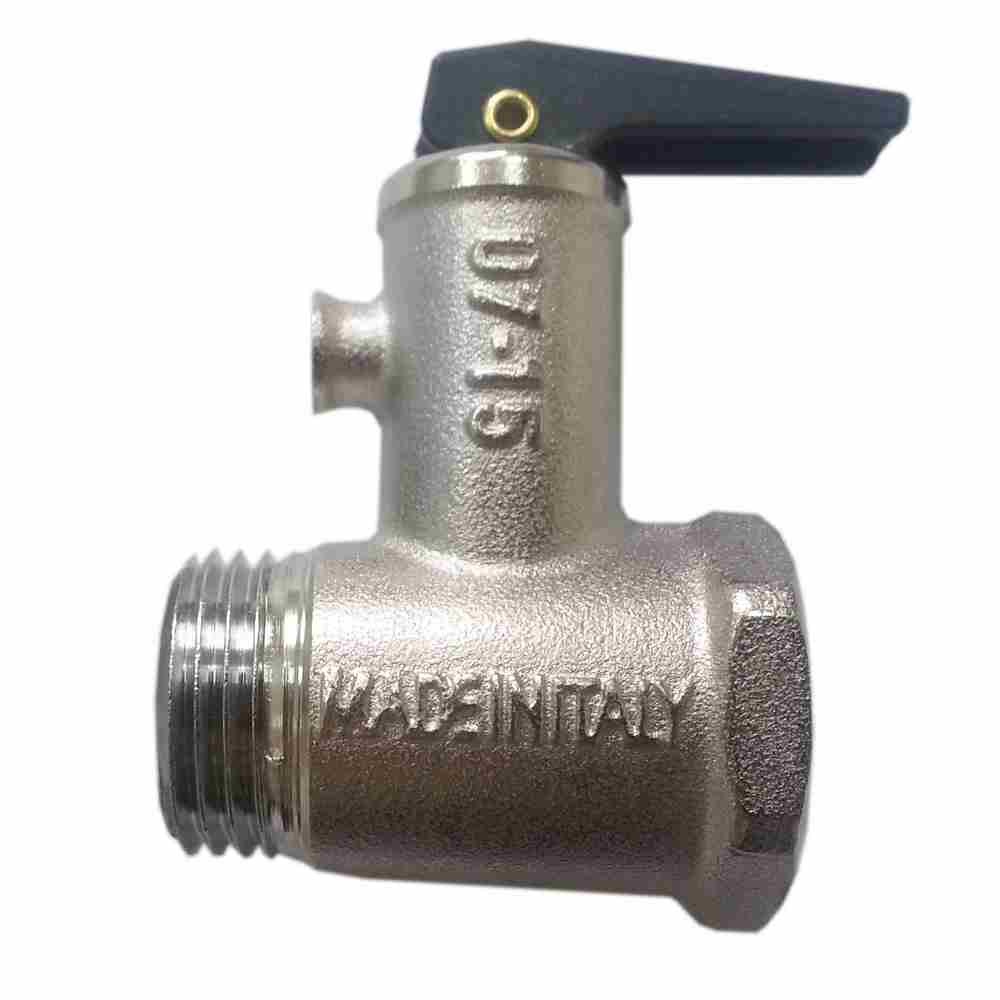

Клапан предохранительный 1/2" 8,5 бар (0,85 МПа)
Термометры для водонагревателя

Модель термометра фото
Термометр для электрического бойлера Ariston ABS

ОБЩИЕ ТРЕБОВАНИЯ
1. Данная инструкция входит в комплект поставки водонагревателя. Храните инструкцию в доступном месте на случай передачи прибора другому пользователю и/или перемещения на другое место эксплуатации.
2. Внимательно изучите данную инструкцию. В руководстве содержится необходимая информация о мерах безопасности при установке, эксплуатации и обслуживании водонагревателя.
3. Монтаж прибора осуществляется за счет пользователя. Установку оборудования должен выполнять квалифицированный специалист с соблюдением правил техники безопасности.
4. Категорически запрещается использовать прибор не по назначению. Фирма-изготовитель не несет ответственности за повреждения, возникшие в результате невыполнения требований данной инструкции.
5. Все работы по монтажу и техническому обслуживанию должен выполнять квалифицированный специалист в соответствии с действующими нормами и правилами, а также с требованиями фирмы-изготовителя.
6. Эксплуатация неправильно установленного прибора может привести к травмам и повреждению имущества. Производитель не несет ответственности за повреждения, полученные в результате неправильного монтажа оборудования.
7. Храните упаковочные материалы (зажимы, полиэтиленовые пакеты, пенополистирол и т. д.) в недоступном для детей месте. Упаковочный материал вреден для здоровья.
8. Не позволяйте управлять водонагревателем детям и взрослым, не имеющим опыта работы с прибором.
9. Не касайтесь прибора, если вы без обуви или у вас мокрые руки и/или ноги.
10. Ремонтные работы должен выполнять квалифицированный специалист с использованием запасных частей, произведенных фирмой-изготовителем. При несоблюдении данного требования производитель снимает с себя все гарантийные обязательства.
11. Температура горячей воды регулируется термостатом, который выполняет функции защиты от перегрева.
12. Электромонтаж должен выполняться в соответствии с пунктом "Электрическое подключение".
13. Строго запрещается модифицировать или заменять предохранительный клапан на другой, не соответствующий действующим требованиям и нормам, если он не включен в комплект.
14. Не храните легковоспламеняющиеся вещества в непосредственной близости от оборудования.
Символы, используемые в тексте инструкции

Символ Значение
Несоблюдение данных требований может привести к тяжелым травмам вплоть до смертельного исхода
При несоблюдении данных требований может быть нанесен вред имуществу, растениям или животным
Общие требования и правила безопасной эксплуатации

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

Правило Опасность Символ
1 Не открывайте корпус водонагревателя. Поражение электрическим током. Получение ожогов при касании горячих компонентов. Получение травм при касании острых кромок и выступов.
2 Не включайте и не отключайте водонагреватель, вставляя или вынимая сетевую вилку из розетки. Пользуйтесь для этой цели выключателем. Поражение электрическим током в случае повреждения кабеля, вилки или розетки.
3 Не эксплуатируйте водонагреватель с поврежденным кабелем электропитания. Поражение электрическим током при касании проводов с поврежденной изоляцией, находящихся под напряжением.
  Не кладите посторонние предметы на водонагреватель. Получение травм при падении предметов в результате вибраций водонагревателя.
4   Повреждение прибора или предметов, расположенных под ним, при падении посторонних предметов в результате вибраций.
    Получение травм при падении прибора.
5 Не вставайте на водонагреватель. Повреждение прибора или предметов, расположенных под ним, при падении прибора.
6 Перед чисткой водонагревателя отключите его и отсоедините от сети электропитания, вынув вилку из розетки или разомкнув сетевой выключатель. Поражение электрическим током.
7 Закрепите прибор на прочной стене, не способствующей усилению вибрации. Повышенный уровень шума.
8 Для электрических соединений используйте кабели с жилами соответствующего сечения. Если сечение жил недостаточно, то кабели будут перегреваться. Это может привести к пожару.
9 Перед пуском прибора убедитесь, что все устройства управления и защиты функционируют нормально и находятся в рабочем состоянии. Отключение или повреждение прибора в результате работы с неисправной или неотрегулированной системой управления.

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Правило Опасность Символ
10 Перед перемещением водонагревателя слейте горячую воду. Получение ожогов.
11 Очистку водонагревателя от накипи выполняют в соответствии с инструкцией, содержащейся в соответствующем документе. Помещение должно быть хорошо проветрено. Работу следует выполнять в защитной одежде, избегая смешивания разных компонентов. Водонагреватель и прилегающие к нему объекты должны быть защищены от попадания чистящих средств. Получение травм вследствие попадания кислот на кожу или в глаза, а также вдыхания вредных паров химических веществ.
    Повреждение прибора или окружающих объектов вследствие коррозии, вызванной взаимодействием с кислотами.
12 Не используйте инсектициды, растворители или агрессивные средства для чистки водонагревателя Повреждение пластика и окрашенных частей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики водонагревателя приведены на заводской табличке, расположенной рядом с патрубками водяного контура.

  353         450
Типоразмер 30 40 50 65 80 50 80 100 120 150
Расчетная масса водонагревателя, кг 15 17 19 21 25 17 22 26 33 41

Данное оборудование изготовлено в соответствии с Директивой ЕС по электромагнитной совместимости EEG/89/336 ЕМС.
ТРЕБОВАНИЯ ПО МОНТАЖУ ПРИБОРОВ (для представителей монтажной организации)

 ВНИМАНИЕ! Соблюдайте общие требования и правила безопасной эксплуатации, приведенные в начале данной инструкции. Следуйте приведенным ниже указаниям.

Монтаж и настройку водонагревателя должен выполнять квалифицированный специалист в соответствии с действующими правилами и санитарно-гигиеническими нормами.
Монтаж водонагревателя
Ограничения по установке водонагревателя в ванной комнате регламентируются соответствующими документами.
Недопустима установка вертикальных моделей (V) горизонтально, а горизонтальных моделей (Н) - вертикально.
Для сокращения потерь тепла через трубопровод прибор следует установить на минимальном расстоянии от водоразборного узла (А рис. 1).
Для проведения технического обслуживания обеспечьте вокруг прибора свободное пространство не менее 50 см. Для крепления прибора рекомендуется использовать крюки с диаметром не менее 12 мм.
ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ
Подсоединяйте патрубки водонагревателя только к трубам и фитингам, рассчитанным на температуру, превышающую 80 °С при максимальном рабочем давлении. Не рекомендуется использовать материалы, не рассчитанные на высокие температуры.
Установите предохранительный клапан (А рис. 2) на входе холодной воды водонагревателя (трубка входа помечена синим кольцом). Предохранительный клапан срабатывает при давлении воды выше 0,8 МПа (8 бар). Установка данного клапана является обязательным требованием.
ВНИМАНИЕ! (Для стран, входящих в ЕС)
Параметры предохранительного устройства водонагревателя не соответствуют требованиям нормативного документа EN 1487:2000. В соответствии с требованиями данного документа давление срабатывания предохранительного устройства должно быть не более 0,7 МПа, а само устройство должно быть оборудовано ручным запорным клапаном, автоматическим запорным клапаном, сбросным клапаном и обратным клапаном с механизмом управления.
Для облегчения обслуживания водонагревателя рекомендуется установить сливной вентиль/тройник (В рис. 2) между входом водонагревателя и предохранительным клапаном. Данный тройник поможет сливать воду из водонагревателя, не выкручивая предохранительный клапан.
Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью гибкого шланга. При необходимости установите запорный клапан. Кроме того, следует подсоединить шланг для слива воды при открытом сливном вентиле (линия С рис. 2). Этот шланг позволит направлять сливаемую из водонагревателя воду в канализацию или другое выбранное Вами место.
При затягивании соединений не прикладывайте чрезмерных усилий. Особенно для предохранительного клапана. Предохранительный клапан рекомендуется заворачивать не более чем на 3-4 оборота, обеспечив герметичность лентой фум.
В режиме нагрева из дренажного отверстия предохранительного клапана может капать вода. Для отвода этой воды применяется дренажный шланг, который должен быть проложен с уклоном вниз. Температура в зоне прокладки дренажного шланга не должна опускаться ниже 0 °С. Если давление воды в водопроводе близко к давлению срабатывания предохранительного клапана, то перед предохранительным клапаном следует установить понижающий редуктор. Во избежание засорения водоразборной арматуры или душевой насадки из труб должны быть удалены посторонние частицы и грязь. Для увеличения срока службы прибора применяется электрохимическая защита от коррозии (магниевый анод). Однако эта защита не может использоваться при жесткости воды ниже 12 °F. С другой стороны, эксплуатация водонагревателя с водой высокой жесткости приводит к образованию известковых отложений, которые снижают производительность прибора и могут привести к выходу из строя нагревательного элемента.
Электрическое подключение
Перед началом любых работ отключите электропитание водонагревателя вводным (внешним) выключателем.
Электромонтаж прибора должен выполнять квалифицированный специалист с соблюдением правил техники безопасности. Фирма-изготовитель не несет ответственности за повреждения прибора вследствие неправильного заземления или неправильных параметров источника электропитания.
Параметры источника электропитания должны соответствовать техническим характеристикам водонагревателя, указанным на заводской табличке. Применяйте кабель с соответствующим сечением жил.
Применение тройников, удлинителей и переходников не допускается. Не подсоединяйте кабель заземления прибора к водопроводным и газовым трубам. Если водонагреватель поставляется с кабелем электропитания, который в будущем понадобиться поменять, используйте кабель соответствующего типа (H05VV-F 3 х 1,5 мм², 8,5 мм). Проденьте кабель электропитания в соответствующее отверстие в задней панели прибора и присоедините к клеммой колодки к контактам, которые соединены с термостатом.
Для отключения электропитания прибора пользуйтесь 2-полюсным выключателем, соответствующим стандарту CEI-EN с изоляционным расстоянием между контактами не менее 3 мм. В цепи электропитания рекомендуется установить предохранители.
Водонагреватель должен быть заземлен. Провод заземления (желто-зеленого цвета, длиннее фазных проводов) следует подсоединить к клемме, обозначенной символом . Закрепите кабель электропитания с помощью кабельных зажимов. Убедитесь, что параметры источника электропитания соответствует техническим характеристикам прибора. Если водонагреватель не укомплектован кабелем электропитания, то подключение может быть выполнено следующими способами:
- постоянное подключение с помощью кабеля, проложенного в жесткой трубе, если прибор не оборудован кабельными зажимами;
- подключение с помощью гибкого кабеля (тип H05VV-F 3x1,5 мм², 8,5 мм), если прибор оборудован кабельными зажимами.
Схема электрического подключения - рис. 6 (А - контакты индикаторной лампочки, В - заземление, С - провода электропитания).
Ввод в эксплуатацию
Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой. Для этого откройте клапан подачи водопроводной воды в водонагреватель и кран горячей воды на смесителе. Заполняйте бак до тех пор, пока из него не выйдет весь воздух. Проверьте фланец на наличие протечек и, при необходимости, затяните болты. Подайте электропитание, включив выключатель.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (информация для специалистов)

 ВНИМАНИЕ! Соблюдайте общие требования и правила безопасной эксплуатации, приведенные в начале данной инструкции. Следуйте приведенным ниже указаниям.

Все работы по монтажу прибора должен выполнять квалифицированный специалист с соблюдением правил техники безопасности.
Прежде чем обратиться в сервисный центр, убедитесь, что неисправность не связана с перебоями водоснабжения или электропитания.
Слив воды
Если возникает опасность замораживания, то следует слить воду из прибора. Для этого выполните следующие операции:
- отключите электропитание прибора;
- закройте кран подачи холодной воды;
- закройте кран отбора горячей воды;
- откройте сливной кран В (рис. 2).
Замена внутренних элементов
Отсоедините водонагреватель от источника электропитания. Снимите крышку прибора. Для работы с термостатом, выдвиньте его из гнезда и отсоедините от цепи питания. Перед началом работ слейте воду из водонагревателя.
открутите гайку (D рис. 3), снимите держатель фланца (S рис. 3) и откройте фланец (F рис. 3), выдавив его внутрь. Снимите фланец, повернув его вокруг своей оси.
Для других моделей выкрутите 5 болтов (С рис. 4) и снимите фланец (F рис. 4). Нагревательный элемент и анод присоединены к фланцу. При сборке прибора не забудьте установить в исходное положение фланцевое уплотнение, термостат и нагреватель (рис. 3 и 4). Фланцевое уплотнение (Z стр. 5) рекомендуется заменять при повторной сборке.
Применяйте запасные части, выпускаемые только заводом-изготовителем.
Плановое техническое обслуживание
Для поддержания высокой эффективности водонагревателя, следует каждые 2 года удалять известковые отложения (накипь) с нагревательного элемента (R на рис. 5). Для удаления накипи применяется кислота. Удалить накипь можно также без применения кислоты, аккуратно счистив отложения с нагревательного элемента. Магниевый анод (N на рис. 5) необходимо заменять каждые 2 года (за исключением водонагревателей с баком из нержавеющей стали). Однако если используемая вода жесткая или сильно хлорирована, то необходимо проводить очистку бака, ТЭНа и проверять состояние анода каждый год. Для замены анода демонтируйте нагревательный элемент и снимите анод с крепежного кронштейна. Магниевый анод является расходным материалом и его замена не подпадает под гарантию.
Биполярное предохранительное устройство
В случае перегрева воды термический предохранитель, согласно европейским нормам безопасности CEI-EN, разрывает электрическую цепь со стороны обоих подводов к нагревательному элементу; в данном случае обратитесь в сервисную службу.
Предохранительный клапан
Регулярно проверяйте, чтобы предохранительный клапан (устройство защиты от избыточного давления) не был заблокирован или поврежден. При необходимости замените его или удалите известковый налет. Если предохранительный клапан оснащен рычагом, поднятие последнего можно использовать для: - слива воды из водонагревателя, при необходимости;
- регулярной проверки исправной работы клапана.
Термоэлектрические модели
Все инструкции, приведенные в данном руководстве, относятся также к термоэлектрическим моделям. Дополнительной операцией для этих моделей является подсоединение к трубопроводам термосифона. Подсоединить верхний патрубок водонагревателя к восходящей трубе термосифона, а нижний патрубок - к нисходящей трубе, установив между ними два запорных вентиля.
Нижний, наиболее легкодоступный, вентиль служит для исключения аппарата от системы центрального отопления, когда термосифон не работает.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
 ВНИМАНИЕ! Соблюдайте общие требования и правила безопасной эксплуатации, приведенные в начале данной инструкции. Следуйте приведенным ниже указаниям.
Советы по эксплуатации
- Из водонагревателя может капать вода, поэтому не оставляйте ценные предметы и оборудование под прибором. - Перед длительным перерывом в эксплуатации водонагревателя, выполните следующие действия:
> отключите электропитание прибора вводным выключателем;
> закройте все краны.
- Горячая вода при температуре более 50°С может вызвать сильные ожоги вплоть до смертельного исхода.
Дети, пожилые люди и люди с ослабленным здоровьем наиболее подвержены риску ожога.
Все работы по техническому обслуживанию должен выполнять квалифицированный специалист.
Регулирование температуры
Пуск прибора
Включите двухполюсной выключатель, чтобы включить прибор. Индикатор остается включенным пока идет нагрев. Перед каждым пуском убедитесь в том, что водонагреватель наполнен водой.
Регулирование температуры
В моделях, оснащенных внешней регулировкой, температура воды может быть регулироваться ручкой, соединенной с термостатом в соответствии с обозначениями.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Если из водоразборного крана течет холодная вода, проверьте следующее:
- убедитесь, что термостат включен;
- убедитесь в исправности нагревательного элемента.
Если из водоразборного крана течет слишком горячая вода (с паровыми пробками)
Отключите электропитание прибора и проверьте следующее:
- убедитесь в исправности термостата;
- убедитесь в отсутствии накипи на элементах, расположенных внутри бака.
Из водоразборного крана течет недостаточно горячая вода
Выполните следующие проверки:
- проверьте давление воды в водопроводе;
- проверьте состояние трубопровода горячей воды;
- убедитесь в исправности электрических компонентов.
Из предохранительного устройства капает вода
В режиме нагрева из сливного клапана может капать вода, что вполне нормально. Во избежание протечки установите в системе расширительный бак.
Если после отключения режима нагрева вода продолжает капать, то следует провести калибровку предохранительного устройства.
НЕ ПЫТАЙТЕСЬ РЕМОНТИРОВАТЬ ПРИБОР САМОСТОЯТЕЛЬНО. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВОДОНАГРЕВАТЕЛЯ ДОЛЖЕН ВЫПОЛНЯТЬ КВАЛИФИЦИРОВАННЫЙ СПЕЦИАЛИСТ. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Комплект поставки:
- водонагреватель;
- предохранительный клапан;
- инструкция по эксплуатации, установки и обслуживанию;
- гарантийный талон;
- заводская упаковка.
Расшифровка серийного номера водонагревателя.
Каждый водонагреватель имеет свой уникальный серийный номер, напечатанный на шилде. Он состоит из ряда символов:
- первые, стоящие отдельно 6...8 символов - код продукта;
- вторые, стоящие отдельно два символа - внутренний код завода;
- следующие за кодом завода 5 цифр - дата производства, где первые две цифры показывают год производства, а остальные три - день производства, отсчитываемый с начала года;
- последние цифры, напечатанные курсивом (наклонным шрифтом) - последовательная сквозная нумерация, уникальная для каждого водонагревателя в пределах года выпуска.
Данные и указанные спецификации могут быть изменены. Производитель оставляет за собой право вносить любые необходимые изменения без предварительного уведомления или замены.
Схема установки

MOD. A B C D E F L M X Y Z T
353 30 V 588 145 - - 96,5 310 - - 100 383 - G1/2”
  40 V 719 145 - - 96,5 310 - - 100 383 - G1/2”
  50 V 837 145 - - 96,5 310 - - 100 383 - G1/2”
  65 V 981 145 - - 96,5 310 - - 100 383 - G1/2”
  80 V 1178 145 - - 96,5 310 - - 100 383 - G1/2”
  30 H 588 65 141 242 - 310 - - 100 383 196,5 G1/2”
  40 H 719 65 141 373 - 310 - - 100 383 196,5 G1/2”
  50 H 837 65 141 491 - 310 - - 100 383 196,5 G1/2”
  65 H 981 65 141 635 - 310 - - 100 383 196,5 G1/2”
  80 H 1178 65 141 832 - 310 - - 100 383 196,5 G1/2”
450 50 V 553 163 - - 165 310 - - 100 480 - G1/2”
  80 V 758 163 - - 165 310 - - 100 480 - G1/2”
  100 V 913 166 - - 165 310 - - 100 480 - G1/2”
  120 V 1108 166 - - 165 310 - - 100 480 - G1/2”
  150 V 1338 164 - 944 165 310 - - 100 480 - G1/2”
  80 T 758 163 - - 165 310 350 363 100 480 245 G1/2”
  100 T 913 166 - - 165 310 350 363 100 480 245 G1/2”
  50 H 553 113 159 160 - 310 - - 100 480 245 G1/2”
  80 H/HT 758 113 174/190 335 - 310 235 - 100 480 245 G1/2”
  100 H 913 113 177 487 - 310 - - 100 480 245 G1/2”
  120 H 1108 113 177 682 - 310 - - 100 480 245 G1/2”
505 150 T 1182 98 - 800 178 440 477 840 230 512 260 G3/4”
