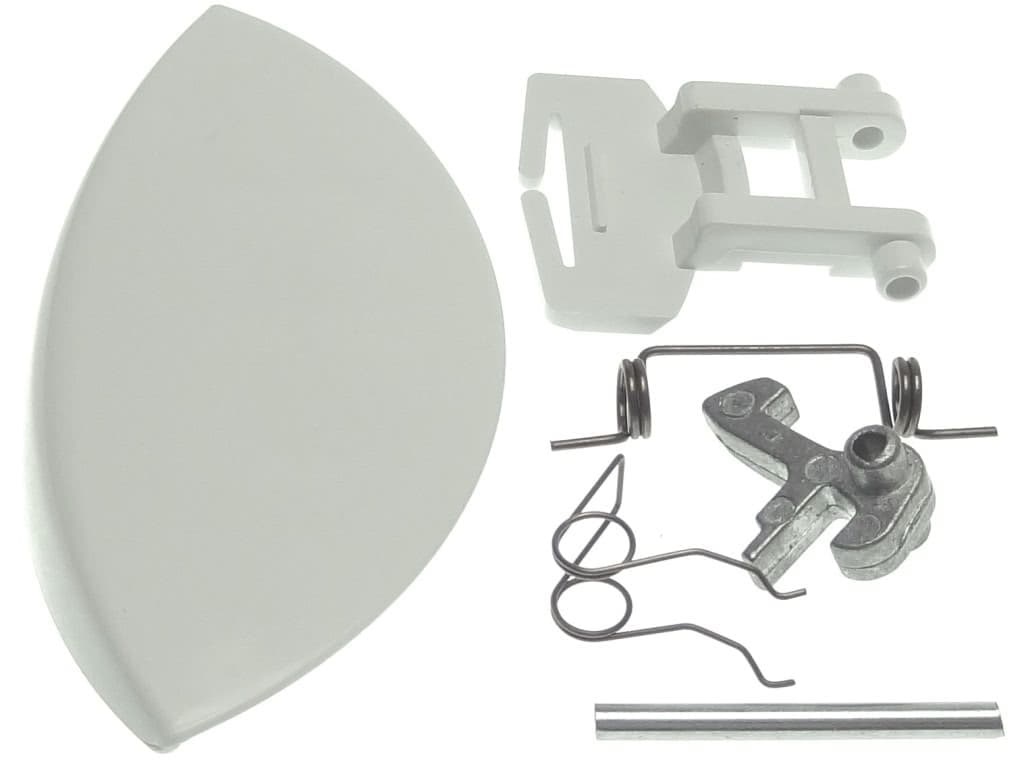

| РУЧКА ДВЕРЦЫ ЛЮКА ДЛЯ СТИРАЛЬНОЙ МАШИНЫ АРДО (ARDO) |  |
Электронный модуль
| Модель электронного модуля | фото |
|---|---|

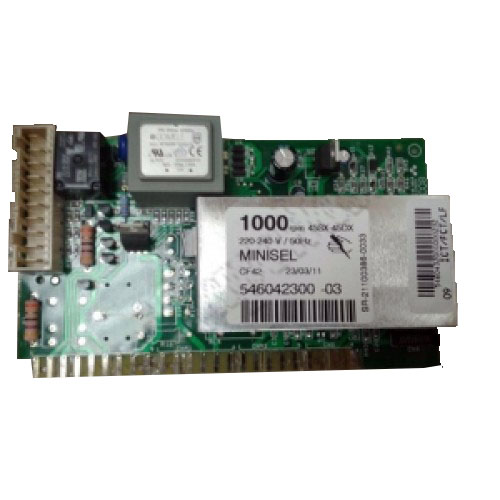

| МОДУЛЬ ЭЛЕКТРОННЫЙ, ПЛАТА УПРАВЛЕНИЯ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ АРДО (ARDO) AE1000X |  |
Блокировка люка
| Модель блокировки люка | фото |
|---|---|
| Замок люка (убл) для Ardo |  |
МОДЕЛЬ: АЕ 833, SE 800X, SE 810, SE 1000Х, SE 1010, АЕ 810, АЕ 800Х, АЕ 1033, АЕ 1010, АЕ 1000Х, АЕ 1200Х, АЕ 1400Х
ОСНОВНЫЕ ФУНКЦИИ СТИРАЛЬНОЙ МАШИНЫ
А список программ
С кнопки дополнительных функций
G кнопка вкл/выкл
Н ручка выбора скорости отжима
L кнопка пуска программы
Р ручка программатора и термостата
S контрольные лампочки выполнения фаз программы
ПОЛЬЗОВАНИЕ СТИРАЛЬНОЙ МАШИНОЙ▼ ЦИКЛ СТИРКИ:
(последовательность операций для выполнения цикла стирки)
1. Откройте дверцу люка.
2. Загрузите белье в барабан и закройте дверцу люка.
Внимание: Запрещается перегружать стиральную машину. Не рекомендуется стирать в машине вещи, поглощающие большое количество воды, например ковры.
3. В соответствующие отделения засыпьте стиральный порошок с низким ценообразованием для автоматических стиральных машин и залейте кондиционер (см. раздел "Применение стирального порошка").
4. Закройте контейнер для стирального порошка. Во избежание утечки воды во время работы машины не вынимайте контейнер для стирального порошка
5. Вставьте вилку в розетку и откройте кран подачи воды. Нажмите кнопку вкл/выкл G; загорится контрольная лампочка, соответствуюгщя последней установленной программе
6. При помощи ручки программатора Р установите выбранные программу и температуру, соответствующие типу ткани, из которой изготовлено предназначенное для стирки белье (см. раздел "ТАБЛИЦА ПРОГРАММ").
7. При помощи ручки Н выберите скорость отжима (см. "УСТАНОВКА СКОРОСТИ ОТЖИМА")
8. При помощи кнопок С установите требуемые функции (см. "ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ") При нажатии кнопки загорятся.
9. Для пуска программы нажмите кнопку L (см. "КНОПКА ПУСКА")
10. По завершении программы стирки нажмите кнопку вкл/выкл G, чтобы выключить стиральную машину.
11. Подождите 2 минуты, чтобы отключилось блокировочное устройство. Откройте дверцу люка и выньте белье.
12. Сухими руками выньте вилку из розетки.
13. Закройте кран подачи воды
▼ УСТАНОВКА СКОРОСТИ ОТЖИМА:
В стиральной машине предусмотрен широкий выбор скоростей отжима, которые устанавливаются в соответствии с выбранной программой перед ее пуском. Для изменения скорости отжима достаточно просто установить ручку Н в положение, соответствующее требуемому количеству оборотов. Если Вы ютите отключить отжим, ручку следует установить в положение
.
.ПРИМЕЧАНИЕ: Максимальная скорость отжима меняется в зависимости от модели и указана в разделе'Технические характеристики* Максимальная скорость отжима, предусмотренная для каждой программы, указана в таблице программ (если будет установлена скорость, превьшающая ото значение, стиральная машина все равно осуществит отжим на максимально допустимой для данной программы скорости)
Система защиты от дисбаланса при отжиме:
Эта стиральная машина оснащена специальной системой электронного контроля правильной балансировки загрузки Благодаря наличию этой системы перед каждым отжимом белье распределяется в барабане максимально равномерно В случае неправильного распределения белья, для обеспечения надежности скорость заключительного отжима снижается, а в случае повышенного дисбаланса заключительный отжим не производится.
ПОЛЬЗОВАНИЕ СТИРАЛЬНОЙ МАШИНОЙ
▼ КНОПКА ПУСКА:
После установки требуемой программы следует нажать эту кнопку, и машина начнет выполнение цикла стирки. При этом загорится кнопка L, указывая на начало выполнения цикла стирки.
▼ ОСТАНОВКА СТИРАЛЬНОМ МАШИНЫ:
Функция остановки предназначена для изменения программы стирки Если по какой-либо причине вовремя выполнения цикла стирки Вам понадобится изменить программу стирки, или Вы захотите добавить в машину белье, достаточно просто установить ручку программатора в положение “STOP" (остановка) (кнопка “start” начнет мигать) Затем при помощи ручки программатора установите новую программу и нажмите кнопку "START" (пуск) Перед тем как машина вновь начнет выполнять цикл стирки, вода из бака будет слита. ПРИМЕЧАНИЕ: Перед тем как снова включить машину, проверьте наличие стирального порошка в соответствующих отделениях, и при необходимости добавьте его.
ВНИМАНИЕ! Рекомендуется использовать данную функцию только в случаях крайней необходимости и не позднее, чем через 5 минут после начала выполнения программы Перед тем как открыть дверцу люка после остановки, следует подождать 2 минуты, чтобы отключилось блокировочное устройство.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Предварительная стирка
При нажатии этой кнопки включается функция предварительной стирки при максимальной температуре 40°С.
Эта функция может использоваться только для программ стирки "ХЛОПОК" и "СИНТЕТИКА"
При выборе этой функции машина выполняет сначала ускоренную стирку при 40:С, а затем основную стирку при температуре, установленной пользователем Примечание: При использовании функции предварительной стирки порошок следует засыпать в отделения I и II контейнера для стирального порошка. Если нужно выполнить только основную стирку порошок следует засыпать в отделение II.
Дополнительное полоскание:
Стиральная машина спроектирована таким образом, чтобы расход воды был минимальным. При нажатии этой кнопки машина выполнит дополнительное полоскание. Эту функцию рекомендуется использовать в районах с очень мягкой водой, или в случае, если по окончании цикла стирки Вы замечаете в контейнере остатки стирального порошка.
Примечание: Использование дополнительных функций обусловлено установленной программой, поэтому, если данной программой не допускается использование какой-либо функции, нажать соответствующую кнопку будет невозможно (см. "ТАБЛИЦУ ПРОГРАММ").
▼ КОНТРОЛЬ ВЫПОЛНЕНИЯ ФАЗ ПРОГРАММЫ:
На рисунке приведены 5 основных фаз цикла стирки: ПРЕДВАРИТЕЛЬНАЯ СТИРКА, ОСНОВНАЯ СТИРКА, ПОЛОСКАНИЕ, ОТЖИМ, ОКОНЧАНИЕ.
Во время выполнения цикла каждая из этих функций будет обозначаться включением соответствующей контрольной лампочки. Таким образом, можно узнать какая фаза цикла выполняется в данный момент.
По окончании отжима соответствующая контрольная лампочка будет гореть в течение примерно 2 минут, что соответствует времени, необходимому для отключения блокировочного устройства дверцы люка. Затем загорится контрольная лампочка "ОКОНЧАНИЕ"
После этого следует нажать кнопку вкл/выкл G, открыть дверцу люка и вынуть белье.
ТАБЛИЦЫ ПРОГРАММ
| Ручка программатора | Температура стирки | Символ на этикетке | Тип ткани | Отделение контейнера для стирального порошка | Скорость отжима | Кнопки дополнительных функции | |
| хлопок | 90° |  |
Очень грязное белье из белой ткани с пятнами, в том числе органического происхсждения |  |
 |
 |
|
| хлопок | 75° |  |
Очень грязное постельное белье, рубашки, скатерти, полотенца из прочной ткани | |
Макс. (или ниже) |  |
|
| хлопок* | 60° |  |
Обычно загрязненные рубашки, скатерти, полотенца из прочной ткани | |
Макс. (или ниже) | |
|
| хлопок | 40° |  |
Очень грязное белье из белой или цветной ткани с устойчивой окраской | |
Макс. (или ниже) | |
|
| хлопок | Макс. (или ниже) | |
|
||||
| 30° |  |
Белье с нестойкой окраской, малозагрязненное белье | |
||||
| СИНТЕТИКА | 60° | |
Очень грязные вещи из синтетических тканей с устойчивой окраской | |
Макс. (или ниже) | |
|
| СИНТЕТИКА | 50° |  |
Обычно загрязненные вещи из синтетических тканей с устойчивой окраской | |
800 (или ниже) | |
|
| 800 (или ниже) | |
|
|||||
| СИНТЕТИКА | 40° | |
Малозагрязненные вещи из синтетических тканей с нестойкой окраской | |
|||
| СИНТЕТИКА | 30° | |
Малозагрязненные вещи из синтетических тканей с нестойкой окраской | |
800 (или ниже) | |
|
| 800 (или ниже) | |
|
|||||
| ДЕЛИКАТНЫЕ ТКАНИ | 40° | |
Вещи из тонкой хлопчатобумажной ткани, вискозы и тонких смешанных тканей |  |
|||
| ДЕЛИКАТНЫЕ ТКАНИ | 30° | |
Вещи из тонкой хлопчатобумажной ткани, вискозы и тонких смешанных тканей | |
500 (или ниже) |  |
|
| ДЕЛИКАТНЫЕ ТКАНИ | ХОЛОДНАЯ ВОДА | Вещи из шелка и тонких смешанных тканей | |
500 (или ниже) | |
|
|
| 500 (или ниже) | |
|
|||||
| ШЕРСТЬ | 40° | |
Вещи из шерстяных тканей, которые можно стирать в машине | |
|||
| ШЕРСТЬ | 30° | |
Вещи из шерстяных тканей, которые можно стирать в машине | |
800 (или ниже) | |
|
| ШЕРСТЬ | ХОЛОДНАЯ ВОДА | — | Вещи из шерстяных тканей, которые можно стирать в машине | |
800 (или ниже) | |
|
| 800 (или ниже) | |
|
|||||
| РУЧНАЯ СТИРКА | 30° |  |
Вещи, предназначенные для ручной стирки | |
|||
| 800 (или ниже) | |
|
|||||
дополнительная функция, действующая при включении кнопки предварительной стирки
возможность использования функции при выполнении программы
невозможность использования функции при выполнении программы
* Программа для определения класса энергопотребления в соответствии с нормой EN 60456
| Ручка программатора | Температура стирки | Символ на этикетке | Тип ткани | Отделение контейнера для стирального порошка | Скорость отжима | Кнопки дополнительных функции | |
| БЫСТРАЯ СТИРКА | 40° | — | При помощи этой программы можно сти рать слабо загрязненное белье за 40 минут при температуре макс 40° |  |
800 (или ниже) | |
|
| ПОЛОСКАНИЯ | — | — | Для полоскания белья и придания свежего вида давно неиспользуемым вещам |  |
Мах | |
|
| СЛИВ ВОДЫ И ОТЖИМ | — | — | Слив и заключительный отжим |  |
Мах | |
|
СИСТЕМА "EASY LOGIC"
Электронная стиральная машина оснащена системой "EASY LOGIC". Эта система автоматически определяет вес загружаемого белья и соответственно регулирует количество воды, используемой при стирке, что позволяет сократить расход воды и электроэнергии.
В случае если вес белья меньше рекомендуемой максимальной загрузки (см. "ТЕХНИЧЕСКИЕХАРАКТЕРИСТИКИ"), количество используемой для стирки воды сократится на 2 литра на каждый недостающий до максимальной загрузки килограмм белья.
В случае стирки половины или меньше половины максимальной загрузки, машина автоматически выполнит на одно полоскание меньше, чем это предусмотрено программой.
Примечание: Функция “EASY LOGIC" действует только для программ "ХЛОПОК".
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ  |
АЕ 633 | SE 600Х SEB10 |
SE 1000X SE 1010 |
AE 810 АЕ 600X |
AE 1033 |
AE 1010 AE 1000X |
AE 1200X | AE 140 OX | |
| ГАБАРИТЫ: | Ширина см: | 59.5 | 59.5 | 59.5 | 59.5 | 59.5 | 59.5 | 59.5 | 59.5 |
| Высота см: | 85.0 | 85.0 | 85.0 | 85.0 | 85.0 | 85.0 | 85.0 | 85.0 | |
| Глубина см: | 33.0 | 39.5 | 39 5 | 54.5 | 33.0 | 54.5 | 54.5 | 54.5 | |
| Рекомендуемая максимальная загрузка для стирки* | 3,5 Kg | 5,0 Kg | 5,0 Kg | 5,0 Kg | 3,5 Kg | 5,0 Kg | 5,0 Kg | 5,0 Kg | |
| 1,5 Kg | 2,5 Kg | 2,5 Kg | 2,5 Kg | 1,5 Kg | 2,5 Kg | 2,5 Kg | 2,5 Kg | ||
| 1,0 Kg | 1,0 Kg | 1,0 Kg | 1,0 Kg | 1,0 Kg | 1,0 Kg | 1,0 Kg | 1,0 Kg | ||
| Отжим макс.: (об/мин) | 800 | 800 | 1000 | 800 | 1000 | 1000 | 1200 | 1400 | |
| Давление воды | мин. 0,05 МПа - макс. 1 МПа | ||||||||
| Шанс, потребляемая мощлост^Электр (месите подключение | см маркировочную табличку |
* Для того чтобы белье, загружаемое в машину было хорошо сбалансировано и во избежание повышенной вибрации во время отжима, вес предназначенного для стирки белья должен быть не менее 1 кг.
