Инструкция по эксплуатации для стиральной машины Ardo AED800, 1000, 1200X
Комплектующие для стиральной машины
Насос
Модель насоса | фото |
---|---|

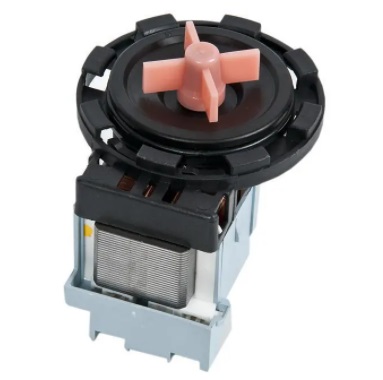

Насос для стиральной машины Ardo AED1000X |
Модель ТЭНа | фото |
---|---|

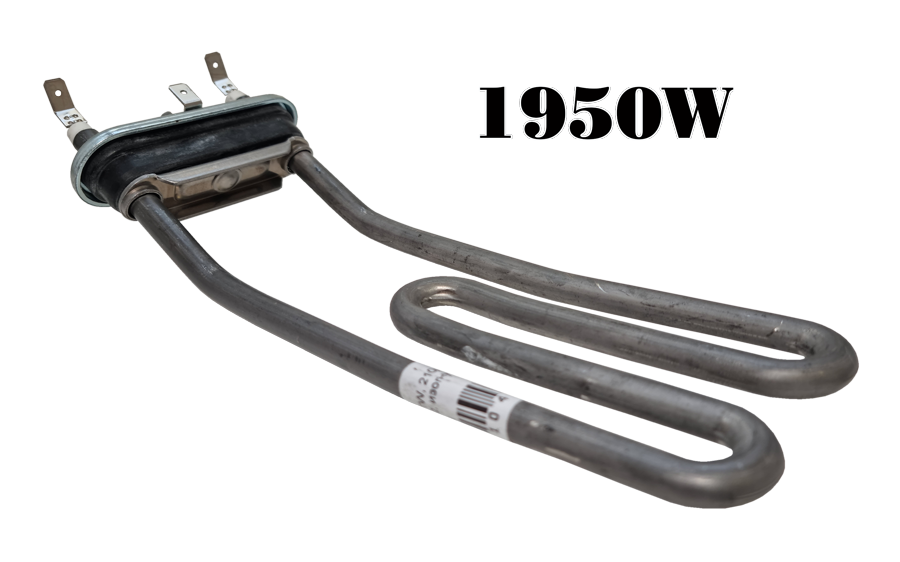

Тэн для стиральной машины 0305 1950 W 200 мм изогнутый Thermowatt |
Модель манжета люка | фото |
---|---|

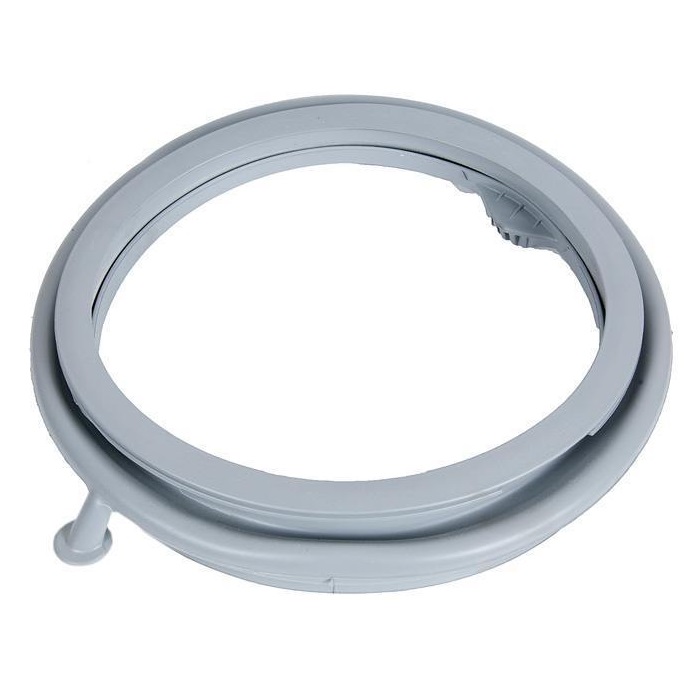

Манжета люка для Ardo AED1000X |
Модель ремня | фото |
---|---|

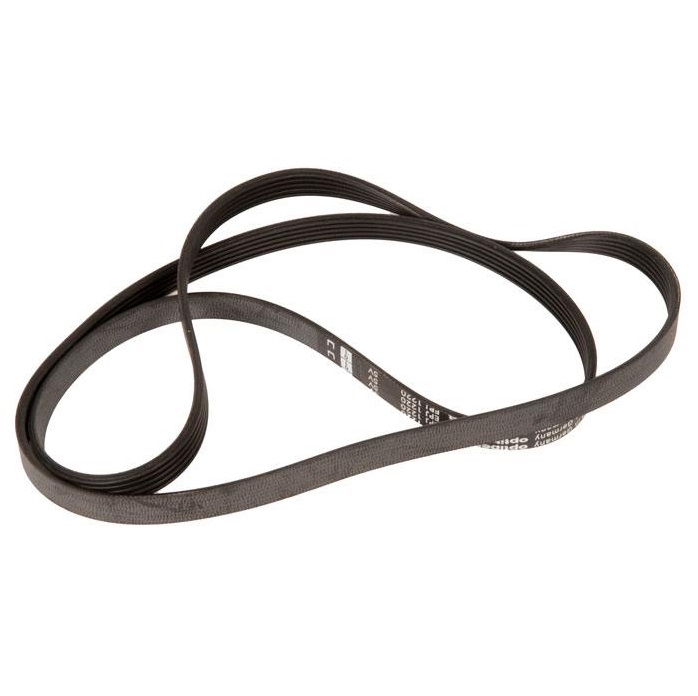

Ремень приводной для Ardo AED1000X |
Модель подшипника барабана | фото |
---|---|

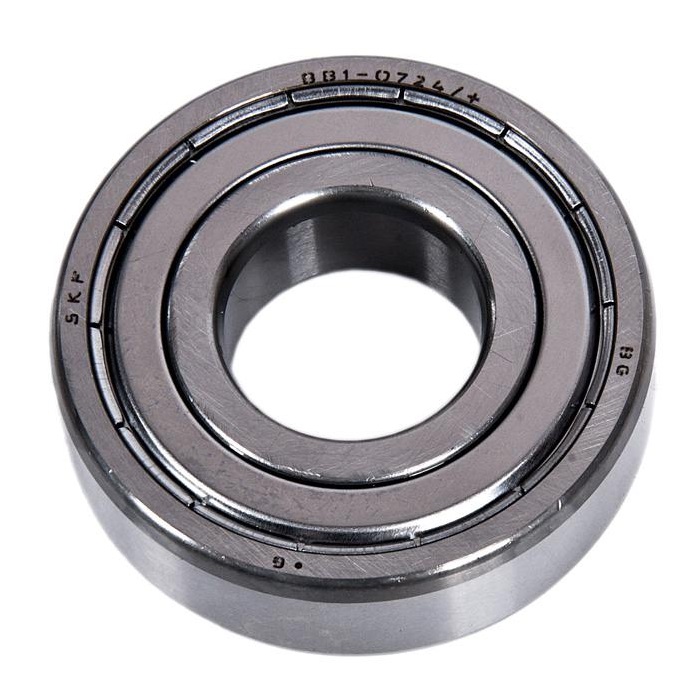

Подшипник барабана для Ardo AED1000X |
Модель сальника бака | фото |
---|---|

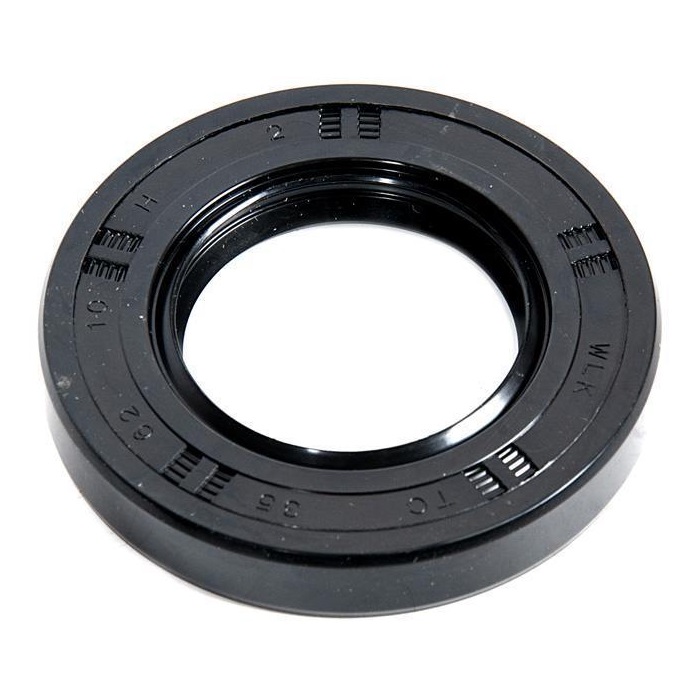

Сальник бака для Ardo AED1000X |
Стекло люка
Модель стекла люка | фото |
---|---|

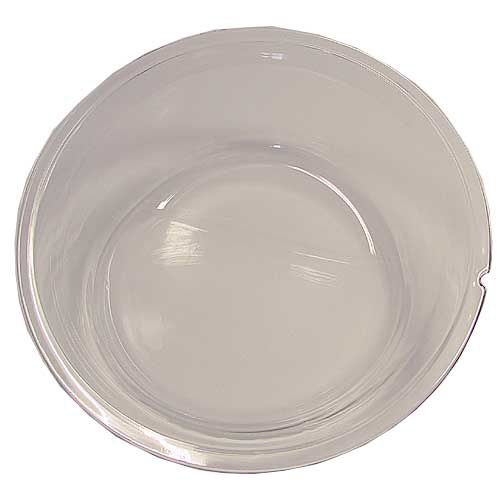

СТЕКЛО ДВЕРЦЫ ЛЮКА ДЛЯ СТИРАЛЬНОЙ МАШИНЫ АРДО (ARDO) |
Модель ручки люка | фото |
---|---|

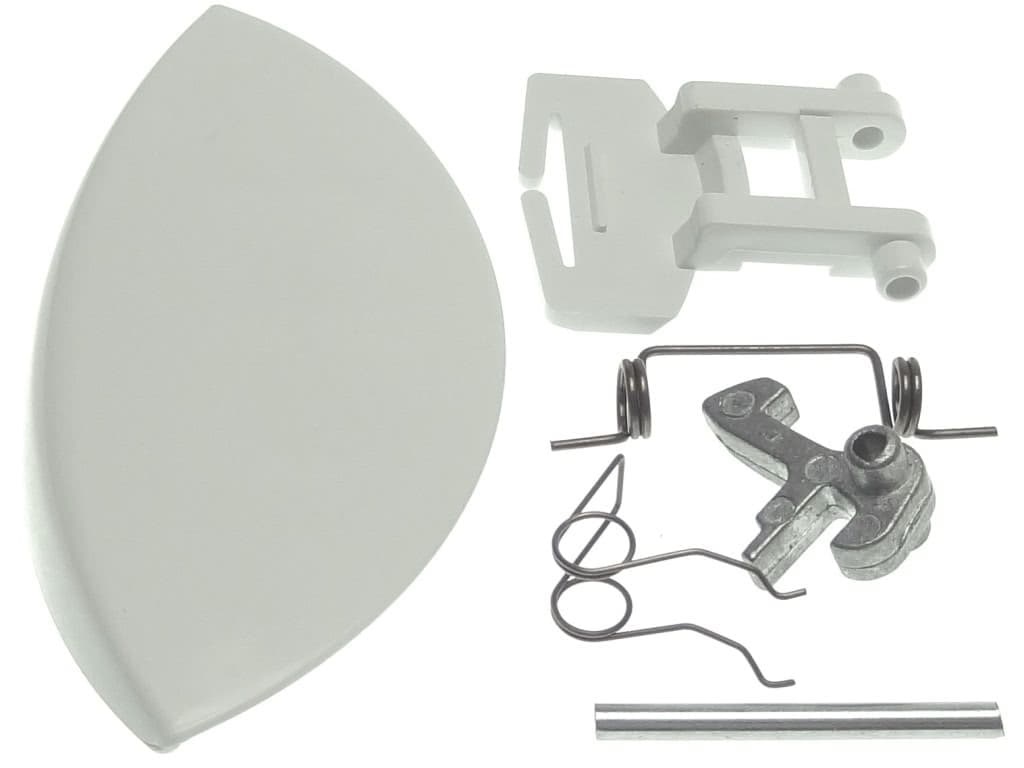

РУЧКА ДВЕРЦЫ ЛЮКА ДЛЯ СТИРАЛЬНОЙ МАШИНЫ АРДО (ARDO) |
ПОЛЬЗОВАНИЕ СТИРАЛЬНОЙ МАШИНОЙ
УСТАНОВКА СКОРОСТИ ОТЖИМА:
ПОЛЬЗОВАНИЕ СТИРАЛЬНОЙ МАШИНОЙ
ОТЛОЖЕННЫЙ ПУСК:
Машина оснащена устройством отложенного пуска, позволяющим отложить начало выполнения программы на срок до 16 часов. Время, на которое требуется отложить пуск, устанавливается следующим образом: каждое нажатие соответствует 1,2, 3, i 4, 6, 8, 10, 12, 14, 16 часам. При нажатии кнопки пуска L загорается кнопка I или L появляется красная стрелка на дисплее, что обозначает включение данной функции. Через установленное время машина автоматически начнет выполнять цикл стирки.
КНОПКА ПУСКА:
При нажатии этой кнопки машина начинает выполнение цикла стирки. При этом загорается кнопка L или появляется зеленая стрелка на дисплее (в зависимости от модели), указывая на начало выполнения цикла стирки.
ОСТАНОВКА СТИРАЛЬНОЙ МАШИНЫ:
Функция остановки предназначена для изменения программы стирки. Если по какой-либо причине во время выполнения цикла стирки Вам понадобится изменить программу стирки, или Вы захотите добавить в машину белье, достаточно просто установить ручку программатора в положение "STOP" (остановка) (на дисплее замигают три полоски). Затем при помощи ручки программатора установите новую программу и нажмите кнопку "START" (пуск). Перед тем как машина вновь начнет выполнять цикл стирки, вода из бака будет слита.
ВНИМАНИЕ! Рекомендуется использовать данную функцию только в случаях крайней необходимости и не позднее, чем через 5 минут после начала выполнения программы. Перед тем как открыть дверцу люка после остановки, следует подождать 2 минуты, чтобы отключилось блокировочное устройство.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Предварительная стирка:
При нажатии этой кнопки включается функция сокращенной стирки при максимальной температуре 40( в течение примерно 10 минут. Эта функция может использоваться только для программ стирки "ХЛОПОК" и "СИНТЕТИКА".
Ускоренная стирка:
При нажатии этой кнопки сокращается время стирки в программах "ХЛОПОК" и "СИНТЕТИКА". Температура стирки 40°С, исключается одно полоскание и продолжительность программы в среднем составляет 40 минут. При нажатии кнопки ускоренной стирки автоматически исключаются предварительная стирка и дополнительное полоскание.
Дополнительное полоскание:
Стиральная машина спроектирована таким образом, чтобы расход воды был минимальным.
При нажатии этой кнопки машина выполнит дополнительное полоскание. Эту функцию рекомендуется использовать в районах с очень мягкой водой, или в случае, если по окончании цикла стирки Вы замечаете в контейнере остатки стирального порошка.
Защита от сжимания:
При нажатии этой кнопки барабан продолжает вращаться еще в течение 30 минут после завершения программы. Благодаря этому минимизируется сжимание белья, что облегчает его глажку. При включении этой функции автоматически сокращается обычный режим отжима. Данная функция не может использоваться для программы "ШЕРСТЬ".
ПРИМЕЧАНИЕ: Использование дополнительных функций ограничивается типом выбранной программы, поэтому, если программа не предусматривает применение какой-либо функции, включить соответствующую кнопку будет невозможно (см. ТАБЛИЦА ПРОГРАММ).
ПОЛЬЗОВАНИЕ СТИРАЛЬНОЙ МАШИНОЙ
КОНТРОЛЬ ВЫПОЛНЕНИЯ ФАЗ ПРОГРАММЫ:
На рисунке приведены 5 основных фаз цикла стирки: ПРЕДВАРИТЕЛЬНАЯ СТИРКА, ОСНОВНАЯ СТИРКА, ПОЛОСКАНИЕ, ОТЖИМ, ОКОНЧАНИЕ.
Во время выполнения цикла каждая из этих функций будет обозначаться включением соответствующей контрольной лампочки. Таким образом, можно узнать какая фаза цикла выполняется в данный момент.
По окончании отжима соответствующая контрольная лампочка будет гореть в течение примерно 2 минут, что соответствует времени, необходимому для отключения блокировочного устройства дверцы люка.
После этого загорится контрольная лампочка "ОКОНЧАНИЕ", а на дисплее появится соответствующая надпись.
ТАБЛИЦЫ ПРОГРАММ
Ручка программатора | температура стирки | Символ на этикетке | Тип ткани | Кнопки дополнительных функций | |||
ХЛОПОК | 90° | Очень грязное белье из белой ткани с пятнами, в том числе органического происхождения | |||||
ХЛОПОК | 70° | Очень грязное постельное белье, рубашки, скатерти, полотенца из прочной ткани | |||||
ХЛОПОК * | 60° | Обычно загрязненные рубашки, скатерти, полотенца из прочной ткани | |||||
ХЛОПОК | 40° | Очень грязное белье из белой или цветной ткани с устойчивой окраской | |||||
ХЛОПОК | 30° | Белье с нестойкой окраской, малозагрязненное белье | |||||
СИНТЕТИКА | 60° | Очень грязные вещи из синтетических тканей с устойчивой окраской | |||||
СИНТЕТИКА | 50° | Обычно загрязненные вещи из синтетических тканей с устойчивой окраской | |||||
СИНТЕТИКА | 40° | Малозагрязненные вещи из синтетических тканей с нестойкой окраской | |||||
СИНТЕТИКА | 30° | Малозагрязненные вещи из синтетических тканей с нестойкой окраской | |||||
ДЕЛИКАТНЫЕ ТКАНИ | 40° | Вещи из тонкой хлопчатобумажной ткани, вискозы и тонких смешанных тканей | |||||
ДЕЛИКАТНЫЕ ТКАНИ | 30° | Вещи из тонкой хлопчатобумажной ткани, вискозы и тонких смешанных тканей | |||||
ДЕЛИКАТНЫЕ ТКАНИ | ХОЛОДНАЯ ВОДА | — | Вещи из шелка и тонких смешанных тканей |
используемые функции неиспользуемые функции
* Программа для определения класса энергопотребления в соответствии с нормой EN 60456
ТАБЛИЦЫ ПРОГРАММ
Ручка программатора | температура стирки | Символ на этикетке | Тип ткани | Кнопки дополнительных функций | |||
ШЕРСТЬ | 40° | Вещи из шерстяных тканей, которые можно стирать в машине | |||||
ШЕРСТЬ | 30° | Вещи из шерстяных тканей, которые можно стирать в машине | |||||
ШЕРСТЬ | ХОЛОДНАЯ ВОДА | — | Вещи из шерстяных тканей, которые можно стирать в машине | ||||
РУЧНАЯ СТИРКА | 30° | Вещи из шелка и шторы | |||||
СТИРКА В ХОЛОДНОЙ ВОДЕ | ХОЛОДНАЯ ВОДА | — | Деликатные ткани | ||||
ПОЛОСКАНИЯ | — | — | Для полоскания белья и придания свежего вида давно неиспользуемым вещам | ||||
СЛИВ ВОДЫ И ОТЖИМ | — | — | Слив и заключительный отжим |
используемые функции неиспользуемые функции
МОДЕЛЬ | AED 800X | AED 1000X | AED 1200X |
Ширина см: | 59.5 | 59.5 | 59.5 |
ГАБАРИТЫ: Высота см: | 85.0 | 85.0 | 85.0 |
Глубина см: | 53.0 | 53.0 | 53.0 |
5 Kg | 5 Kg | 5 Kg | |
2,5 Kg | 2,5 Kg | 2,5 Kg | |
1 Kg | 1 Kg | 1 Kg | |
Отжим макс.: (об/мин) | 800 | 1000 | 1200 |
Давление воды | мин. 0,05 МПа - макс. 1 МПа | ||
Макс. потребляемая мощность./ Электрическое подключение | смотри маркировочную табличку |
