Инструкция по эксплуатации для водонагревателя AquaVerso ER, ES
Комплектующие для водонагревателя
Тэны для водонагревателя
| Модель ТЭНа | фото |
|---|---|

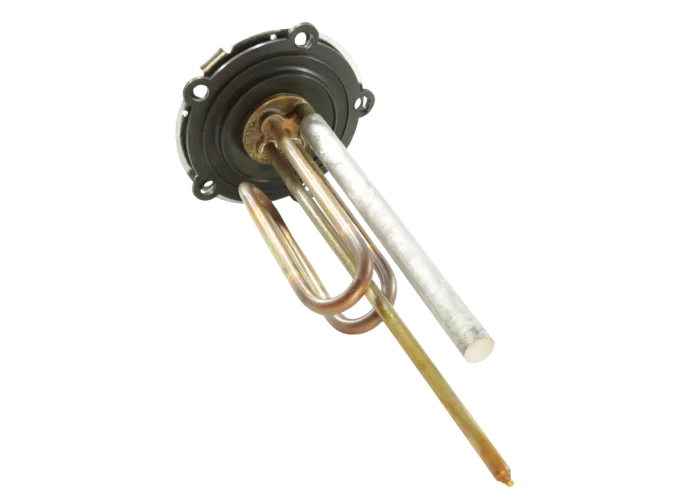

| Комплект ТЭНов RCF PA для ремонта водонагревателя Термекс 2000Вт/230В |  |
Термостаты для водонагревателя
| Модель терморегулятора | фото |
|---|---|
| Терморегулятор стержневой тип RTM 15A 250V, 265mm TW (Thermowatt) |  |
| Терморегулятор стержневой тип RTM 15A 250V, 260mm AIRHEATER (Китай) |  |
Аноды для водонагревателя
| Модель анода | фото |
|---|---|

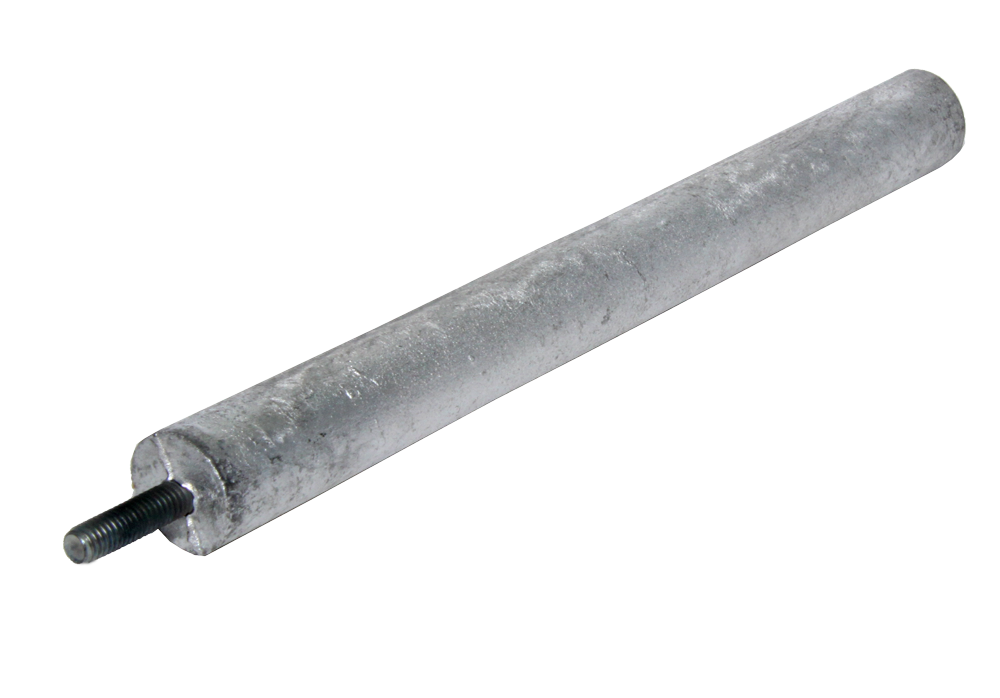

| Анод магниевый М6 для водонагревателей |  |
Уплотнительные прокладки для водонагревателя
| Модель уплотнительной прокладки | фото |
|---|---|

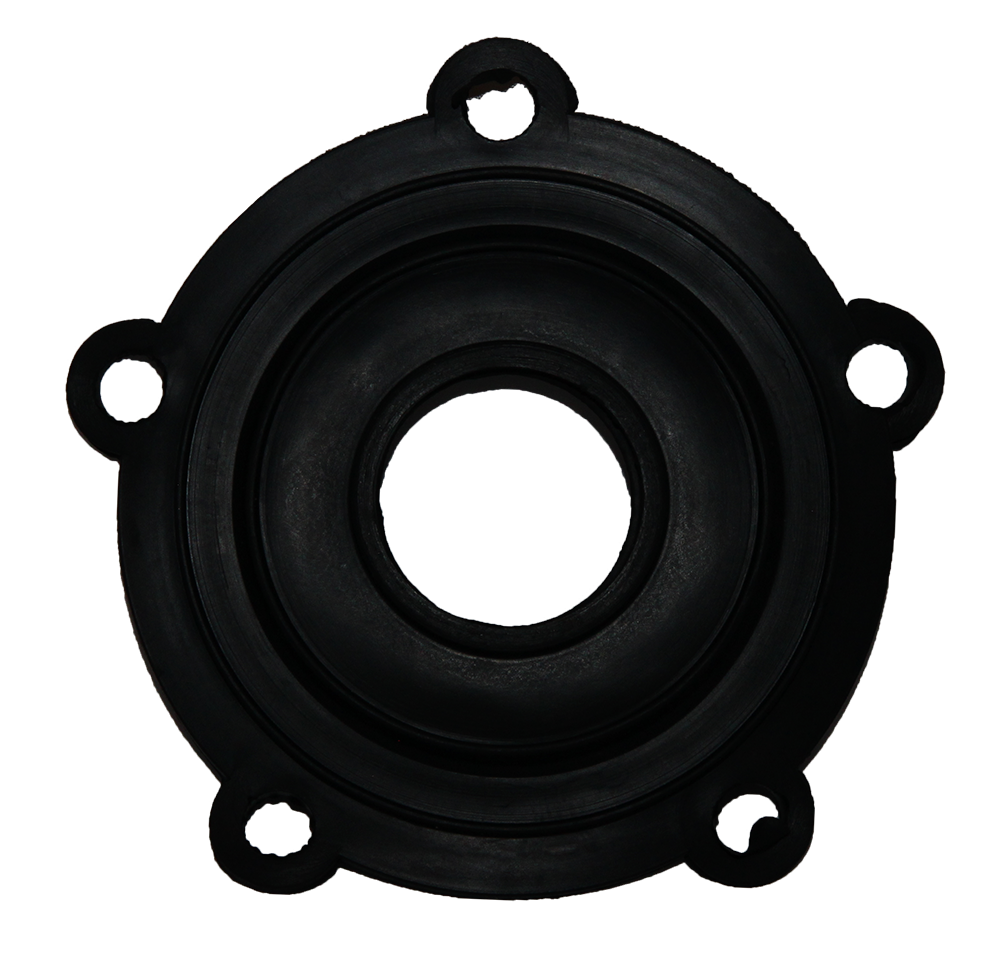

| Уплотнительная прокладка для ТЭНов типа RCF 130 мм для водонагревателей Ariston |  |
Описание ЭВН и технические характеристики
Электроводонагреватель (далее по тексту ЭВН) предназначен для обеспечения горячей водой бытовых и промышленных объектов, имеющих магистраль холодного водоснабжения с рабочим давлением не менее 0,05 МПа и не более 0,6 МПа. Водонагреватели имеют внутренний бак с покрытием из мелкодисперсионной эмали.
| Серия | ER, ES |
| Емкость | 35 - 55 - 85 - 105 л |
| Напряжение | 230 V ~ |
| Мощность | 1,5 кВт |
| Шнур с штепселем | + |
| Диаметр патрубков | 1/2" |
| Защита при тепловом расширении | + |
| Защита от перегрева | + |
| Положение бака при установке | Вертикально (V) |
| Световая индикация | + |
| Регулятор температуры | + |
| Класс защиты | IPX4 |
| Срок гарантии на внутренний бак | 1 год |
Изготовитель оставляет за собой право на внесение изменений в конструкцию и характеристики водонагревателя без предварительного уведомления.
| Объем, (л) | Время нагрева AT = 45 °C | Постоянные суточные потери, (кВт/24 ч) | Фактическое годовое потребление электроэнергии (кВт/ч)* (*на постоянные суточные потери) |
| 35 | 1 час 10 минут | 1,11 | 406,3 |
| 55 | 1 час 50 минут | 1,4 | 511,29 |
| 85 | 2 часа 50 минут | 1,6 | 582,72 |
| 105 | 3 часа 30 минут | 1,81 | 661,67 |
Комплект поставки
1. Водонагреватель 1 шт.
2. Предохранительный клапан типа GP. 1 шт.
3. Руководство по эксплуатации 1 шт.
4. Упаковка 1 шт.
Информация о месте нанесения и способе определения даты изготовления:
Дата выпуска изделия закодирована в уникальном серийном номере, расположенном на идентификационной табличке (стикере), расположенной в нижней части на корпусе изделия. Серийный номер изделия состоит из тринадцати цифр. Третья и четвертая цифра серийного номера - год выпуска, пятая и шестая - месяц выпуска, седьмая и восьмая - день выпуска ЭВН.
Эксплуатация и установка
Все сантехнические и электромонтажные работы по монтажу, пуску в эксплуатацию и ремонту водонагревателя должны проводиться квалифицированными специалистами. Сантехническая подводка и запорная арматура должны соответствовать параметрам водопроводной сети и иметь необходимые сертификаты качества.
Необходимо руководствоваться следующими правилами при установке и эксплуатации водонагревателя:
• не эксплуатировать водонагреватель без заземления;
• не эксплуатировать водонагреватель без предохранительного клапана;
• не включать водонагреватель в электрическую сеть, если он не заполнен водой;
• не сливать воду из водонагревателя, если он подключен к электросети;
• не проводить сервисных работ с включенным в электросеть водонагревателем;
• не производить сервисное обслуживание водонагревателя, используя запасные части, не рекомендованные изготовителем водонагревателя;
• защищать водонагреватель от попадания в него механических примесей, присутствующих в воде, путем установки стандартных бытовых фильтров очистки;
• не использовать воду из водонагревателя для приготовления пищи.
Все правила эксплуатации электроприборов и требования по подключению к водопроводу, существующие в вашем регионе, должны быть соблюдены. Не блокируйте сток воды. ЭВН должен быть заземлен, заземление должно быть изолировано и находится в легко доступном месте.
Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей водонагревателя, необходимо производить монтаж ЭВН в помещениях, имеющих гидроизоляцию полов и дренаж в канализацию, и ни в коем случае не размещать под ЭВН предметы, подверженные воздействию воды. При размещении ЭВН в незащищенных помещениях необходимо установить под ЭВН защитный поддон с дренажем в канализацию. Поверхность, на которой он будет установлен, должна выдерживать вес наполненного водой водонагревателя. Водонагреватель должен быть установлен в помещении, в котором поддерживается комнатная температура.
Рекомендуется устанавливать водонагреватель как можно ближе к месту использования горячей воды, чтобы сократить потери тепла в трубах. Для обеспечения возможности технического обслуживания водонагреватель должен быть установлен таким образом, чтобы расстояние от той его части, на которой расположены патрубки холодной/горячей воды, защитная крышка, до ближайшей поверхности, было не менее 0,5 метра. Схема установки водонагревателя показана на Рис. 1
Рис. 1: 1 - ЭВН, 2 - патрубок горячей воды, 3 - патрубок холодной воды, 4 - сливной вентиль, 5 - предохранительный клапан, 6 - дренаж в канализацию.
Предохранительный клапан из комплекта водонагревателя обязательно должен быть установлен на патрубке подачи холодной воды водонагревателя. Предохранительный клапан необходимо регулярно открывать с целью избавления от осадка и предупреждения его блокировки. Подавать холодную воду в водонагреватель необходимо через стандартный бытовой фильтр очистки воды (например, фильтр- грязевик), установленный в магистрали до предохранительного клапана, чтобы избежать загрязнения как внутреннего бака водонагревателя, так и предохранительного клапана. Загрязнение предохранительного клапана может привести к выходу его из строя, что в свою очередь может привести к нарушению нормальной работы водонагревателя. Во время работы водонагревателя вода может просачиваться из выпускной трубы предохранительного клапана для сброса излишнего давления, что происходит в целях безопасности водонагревателя. Эта выпускная труба должна оставаться открытой для атмосферы и быть установлена постоянно вниз и в незамерзающей окружающей среде.
Необходимо обеспечить отвод воды из выпускной трубы предохранительного клапана в канализацию.
Если давление в водопроводной магистрали превышает 0,6 МПа, то на входе перед предохранительным клапаном необходимо установить соответствующий редукционный клапан (не входит в комплект поставки водонагревателя).
Перед подключением водонагревателя к электрической сети убедитесь, что её параметры соответствуют тем, на которые рассчитан водонагреватель. Перед подключением водонагревателя к электрической сети бак должен быть заполнен водой. Специалист, производящий установку, должен объяснить, как использовать ЭВН и как не подвергнуться опасности.
Следует обращать внимание детей, на то чтобы они не играли с ЭВН.
ЭВН не предназначен для эксплуатации лицами (включая детей) с ограниченными физическими, осязательными, или психическими способностями, а также лицами не умеющими пользоваться ЭВН, за исключением случаев, когда это происходит под наблюдением или согласно инструкциям от лиц, отвечающими за безопасность ЭВН.
Описание ЭВН
ТЭН служит для нагрева воды, а термостат обеспечивает возможность регулировки температуры нагрева до +74°С(±5°). Регулировка осуществляется с помощью ручки регулятора, расположенной на крышке водонагревателя. Термостат также содержит термовыключатель -устройство защиты ЭВН от перегрева, которое отключает ТЭН от сети при превышении температуры воды свыше 93°С (±5°).
(В процессе эксплуатации корпус ЭВН может нагреваться). Контрольная лампа на защитной крышке прибора индицирует режим работы ЭВН: светится при нагревании воды и гаснет при достижении установленной температуры. Магниевый анод предназначен для нейтрализации воздействия электрохимической коррозии на внутренний бак.
Срабатывание термовыключателя не является дефектом ЭВН и возврат его в рабочее состояние осуществляется потребителем самостоятельно.Установка сливного вентиля в соответствие с Рис. 1 необходима для упрощения слива воды из бака при техническом обслуживании.
Техническое обслуживание
Техническое обслуживание водонагревателя должно производиться лицензированным специалистом в соответствии с инструкциями, изложенными в данном руководстве. При возникновении трудностей в эксплуатации ЭВН, либо при возникновении неполадок в работе водонагревателя обратитесь за помощью к квалифицированному специалисту. Проведение регулярного технического обслуживания максимально продлит срок эксплуатации водонагревателя.
Чтобы обеспечить долгую службу ЭВН необходимо заменять магниевый анод и удалять накипь с ТЭНа не реже одного раза в год.
Если шнур питания поврежден, то его необходимо заменить шнуром питания поставляемым производителем, либо сервисным центром.
Слив воды. С помощью выключателей на корпусе отключить водонагреватель, после чего вынуть вилку электрического шнура из розетки. Чтобы избежать ожога горячей водой при её сливе из бака, необходимо открыть кран горячей воды смесителя и дождаться когда из него потечет холодная вода, и оставить его открытым. После этого перекрыть вентилем поступление холодной воды в бак. Повернув ручку на предохранительном клапане слить воду из бака в канализацию.
Утилизация
Все составные части водонагревателя изготовлены из материалов, допускающих, в случае необходимости, экологически безопасную его утилизацию, которая должна происходить в соответствии с нормами и правилами той страны, где проживает покупатель.
Транспортировка и хранение электроводонагревателей
Транспортировка и хранение электроводонагревателей осуществляется в соответствии с манипуляционными знаками на упаковке:
- необходимость защиты груза от воздействия влаги;
- хрупкость груза, условие осторожного обращения;
- рекомендованный температурный диапазон хранения груза: от +10°С до +20°С;
- правильное вертикальное положение груза;
Гарантия изготовителя
Производитель устанавливает срок гарантии на водонагреватель 1 год, при этом сроки гарантии на составные и комплектующие изделия следующие:
на водосодержащую емкость (внутренний бак) - см. таблицу
на прочие составные части (нагревательный элемент, термостат, лампочки-индикаторы, уплотнительные прокладки, индикатор температуры, предохранительный клапан) - 1 год.
Срок гарантии исчисляется от даты продажи ЭВН. При отсутствии или исправлении даты продажи и штампа магазина срок гарантии исчисляется от даты выпуска ЭВН. Претензии в период срока гарантии принимаются при наличии гарантийного талона с отметками фирмы-продавца и идентификационной таблички на корпусе ЭВН.
Претензии в период гарантийного срока принимаются при наличии данного руководства с отметками фирмы-продавца и идентификационной таблички на корпусе ЭВН.
Гарантия распространяется только на водонагреватель. Ответственность за соблюдение правил установки и подключения лежит на покупателе (в случае самостоятельного подключения) либо на монтажной организации, осуществляющей подключение.
При установке и эксплуатации водонагревателя потребитель должен соблюдать требования, обеспечивающие безотказную работу прибора в течение гарантийного срока:
• выполнять меры безопасности и правила установки, подключения, эксплуатации и обслуживания, изложенные в настоящей инструкции;
• исключить механические повреждения от небрежного хранения, транспортировки и монтажа;
• исключить повреждения прибора от замерзания в нём воды;
• использовать для нагрева в водонагревателе воду без механических и химических примесей;
• эксплуатировать ЭВН с исправно работающем предохранительным клапаном из комплекта поставки ЭВН.
Изготовитель не несёт ответственность за недостатки, возникшие вследствие нарушения потребителем правил установки, эксплуатации и технического обслуживания водонагревателя, изложенных в настоящем руководстве, в т.ч. в случаях, когда эти недостатки возникли из-за недопустимых параметров сетей (электрической и водоснабжения), в которых эксплуатируется ЭВН, и вследствие вмешательства третьих лиц.
Ремонт или замена составных частей и комплектующих в пределах срока гарантии не продлевают срок гарантии на ЭВН в целом. Установка, электрическое подключений и первое использование ЭВН должно быть произведено квалифицированным специалистом.
